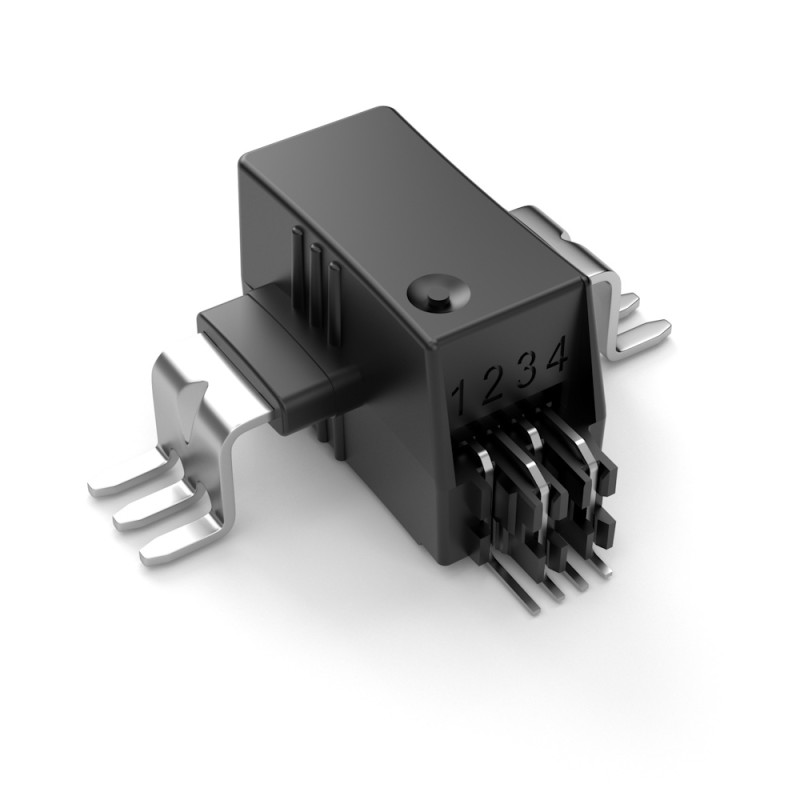

Transducteur de courant HLSR 20-SM
Transducteur de courant HLSR 20-SM

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HLSR 20-SM

  • HLSR 20-SM
  • Précision 1
  • Courant nominal (A) 20
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] SMD
  • Application Systèmes d'entraînement automobile / Alimentations électriques / Énergies renouvelables / Machines à souder
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 400
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales

  • Transducteur de courant à boucle ouverte multi-gamme
  • Sortie tension
  • Alimentation unique +5 V
  • Isolation galvanique entre les circuits primaire et secondaire
  • Faible consommation d'énergie
  • Conception compacte pour montage CMS
  • Calibré en usine
  • Large bande passante, noyau magnétique à très faibles pertes
  • Profil exceptionnellement bas : h = 12 mm
  • Encombrement réduit
  • Faible dérive de décalage
  • Surmultiplié Uref

Applications

  • Variateurs de vitesse CA et servomoteurs
  • Convertisseurs statiques pour variateurs de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage
  • Boîtes de jonction
  • MPPT

Données techniques

Paramètre Valeur
Alimentation maximale Tension 8 V
Tension d'alimentation maximale (non incluse dans les modes personnalisés) 6,5 V
Température maximale du conducteur primaire 120 °C
Tension de décharge électrostatique 2 kV
Tension de sortie 0 à 5 V
Température de fonctionnement -40 à 105 °C
Stockage Température -40÷105°C
Poids 5 g
Courant efficace primaire nominal Ipn 20 A
Plage de mesure du courant primaire ±50 A
Tension d'alimentation nominale 5 V
Consommation de courant 19 mA
Sensibilité nominale 40 mV/A (pour le courant nominal) 800 mV)
Erreur de sensibilité ±0,5 %
Tension de référence (sortie) 2,5 V
Tension de référence (entrée) 0,5 à 2,65 V
Plage de tension d'entrée (Uout - Uref) ±2 V
Moins
Lire la suite
47,97 PLN
47,97 PLN Prix ​​brut / pcs.
39,00 PLN Prix ​​net / pc.
TTC

Disponibilité: Veuillez noter que ce produit est en rupture de stock

Vous pouvez passer une première commande, signaler votre intérêt pour un produit en cliquant sur le bouton «Demander la disponibilité».

En rupture de stock
