Transductor de corriente HLSR 20-SM
Transductor de corriente HLSR 20-SM

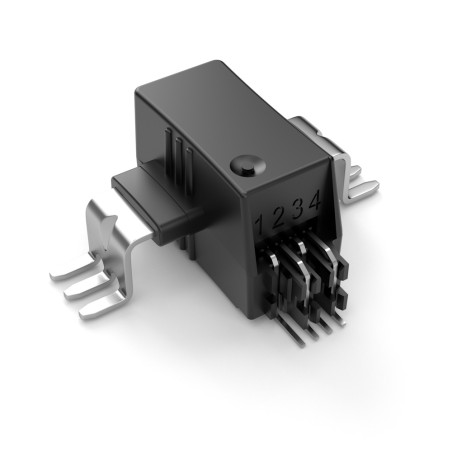

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HLSR 20-SM

  • HLSR 20-SM
  • Precisión 1
  • Corriente nominal (A) 20
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] SMD
  • Aplicación Sistemas de accionamiento/alimentación para automoción/energías renovables/máquinas de soldar
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 400
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Transductor de corriente de lazo abierto multirango
  • Salida de tensión
  • Alimentación única de +5 V
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Bajo consumo de energía
  • Diseño compacto para montaje SMT
  • Calibrado de fábrica
  • Amplio ancho de banda, núcleo magnético de muy baja pérdida
  • Perfil excepcionalmente bajo: h=12 mm
  • Reducido tamaño
  • Baja desviación de deriva
  • Sobreexcitado Uref

Aplicaciones

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación de modo conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura
  • Cajas de conexiones
  • MPPT

Datos técnicos

Parámetro Valor
Suministro máximo Voltaje 8 V
Voltaje máximo de alimentación (no incluido en modos personalizados) 6,5 V
Temperatura máxima del conductor primario 120 °C
Voltaje de descarga electrostática 2 kV
Voltaje de salida 0 ÷ 5 V
Temperatura de funcionamiento -40 ÷ 105 °C
Almacenamiento Temperatura -40÷105 °C
Peso 5 g
Corriente primaria nominal RMS Ipn 20 A
Rango de medición de corriente primaria ±50 A
Tensión nominal de alimentación 5 V
Consumo de corriente 19 mA
Sensibilidad nominal 40 mV/A (para corriente nominal) 800 mV)
Error de sensibilidad ±0,5 %
Voltaje de referencia (salida) 2,5 V
Voltaje de referencia (entrada) 0,5 ÷ 2,65 V
Rango de voltaje de entrada Uout-Uref ±2 V
