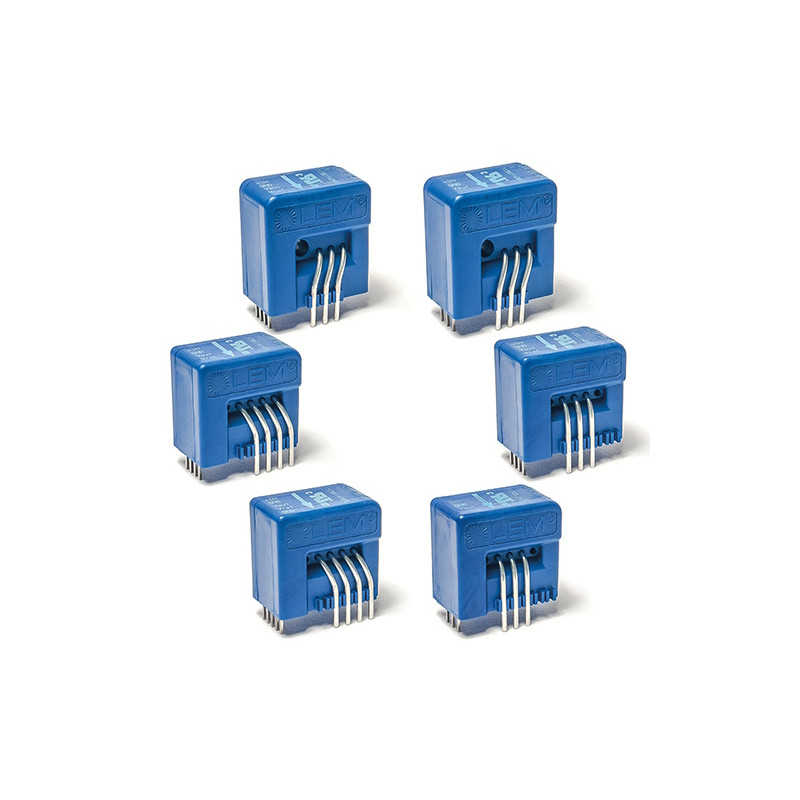

Перетворювач струму ЛЕС 15-НП
Перетворювач струму ЛЕС 15-НП

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: LEM

Перетворювач струму ЛЕС 15-НП

  • LES 15-NP
  • Точність 0.5
  • Номінальний струм (А) 15
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Приводи/Джерела живлення/Відновлювана енергія/Зварювання
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 300
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta закрито

Опис

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Багатодіапазонний перетворювач струму із замкнутим контуром
  • Вихідна напруга
  • Уніполярна напруга живлення
  • Компактний дизайн для монтажу на друкованій платі
  • Дуже низький дрейф зміщення
  • Дуже хороший захист від du/dt
  • Сумісний з CAS

Застосування

  • Приводи змінного струму зі змінною швидкістю та серводвигуни
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування Живлення від батарейок
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (SMPS)
  • Джерела живлення для зварювальних робіт
  • Сонячні інвертори

Технічні дані

Параметр Значення
Максимальна напруга живлення 7V
Максимальна температура первинного провідника 110°C
Максимальний первинний струм у сталому режимі 20xIpn
Максимальна напруга електростатичного розряду (HBM) 4 кВ
Напруга вторинного джерела живлення 7 В постійного струму
Вихідна напруга 0÷5 В
Робоча температура навколишнього середовища -40÷105°C
Температура зберігання -55÷125°C
Вага 10 г
Основна номінальна Струм 15A
Діапазон вимірювання первинного струму -51÷51A
Напруга живлення 5V
Вихідна напруга (для первинного струму Ip=0) 2.5V
Електрична напруга зсуву -19.8÷19.8mV
Електричний струм зсуву відносно первинного струму -190÷190mA
Теоретичний чутливість 41,67 мВ/А
Похибка чутливості -0,2÷0,2%
Менше
Читати більше
67,65 PLN
67,65 PLN Cena brutto/szt.
55,00 PLN Cena netto/szt.
з податком
Доступність: Доступний кількість шт: 69
1-2 робочих дні Приблизний час доставки / виконання замовлення. Час виконання замовлення залежить від виробничих можливостей.
Запитайте про продукт close
Дякуємо за надіслане повідомлення. Ми відповімо якомога швидше.
Запитайте про продукт close
Огляд
Надіслати запит

Додати до списку бажань

Ви повинні увійти в систему

  • Точність 0.5
  • Номінальний струм (А) 15
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Приводи/Джерела живлення/Відновлювана енергія/Зварювання
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 300
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta закрито

Опис

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Багатодіапазонний перетворювач струму із замкнутим контуром
  • Вихідна напруга
  • Уніполярна напруга живлення
  • Компактний дизайн для монтажу на друкованій платі
  • Дуже низький дрейф зміщення
  • Дуже хороший захист від du/dt
  • Сумісний з CAS

Застосування

  • Приводи змінного струму зі змінною швидкістю та серводвигуни
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування Живлення від батарейок
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (SMPS)
  • Джерела живлення для зварювальних робіт
  • Сонячні інвертори

Технічні дані

Параметр Значення
Максимальна напруга живлення 7V
Максимальна температура первинного провідника 110°C
Максимальний первинний струм у сталому режимі 20xIpn
Максимальна напруга електростатичного розряду (HBM) 4 кВ
Напруга вторинного джерела живлення 7 В постійного струму
Вихідна напруга 0÷5 В
Робоча температура навколишнього середовища -40÷105°C
Температура зберігання -55÷125°C
Вага 10 г
Основна номінальна Струм 15A
Діапазон вимірювання первинного струму -51÷51A
Напруга живлення 5V
Вихідна напруга (для первинного струму Ip=0) 2.5V
Електрична напруга зсуву -19.8÷19.8mV
Електричний струм зсуву відносно первинного струму -190÷190mA
Теоретичний чутливість 41,67 мВ/А
Похибка чутливості -0,2÷0,2%
