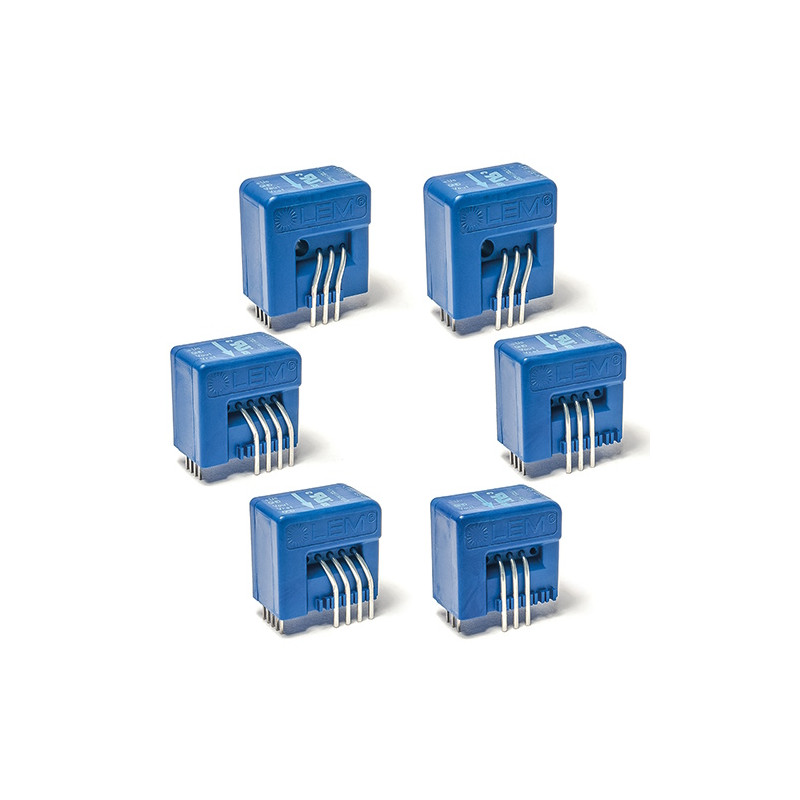

LES 15-NP srovės keitiklis
LES 15-NP srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

LES 15-NP srovės keitiklis

  • LES 15-NP
  • Tikslumas 0.5
  • Nominali srovė (A) 15
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 300
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinės, kintamosios srovės, impulsinės ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Daugiadiapazonis uždaros grandinės srovės keitiklis
  • Įtampos išėjimas
  • Vienpolis maitinimo įtampa
  • Kompaktiškas dizainas montavimui ant PCB
  • Labai mažas poslinkio poslinkis
  • Labai geras dv/dt atsparumas
  • Suderinamas su CAS

Taikymo sritys

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Taikymo sritys Maitinimas baterijomis
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo reikmėms
  • Saulės keitikliai

Techniniai duomenys

Parametras Reikšmė
Maksimali maitinimo įtampa 7V
Maksimali pirminio laidininko temperatūra 110°C
Maksimali pirminė srovė pastoviojoje būsenoje 20xIpn
Maksimali elektrostatinės iškrovos įtampa (HBM) 4kV
Antrinio maitinimo įtampa 7V DC
Išėjimo įtampa 0÷5V
Aplinkos darbinė temperatūra -40÷105°C
Laikymo temperatūra -55÷125°C
Svoris 10g
Pirminė vardinė įtampa Srovė 15A
Pirminės srovės matavimo diapazonas -51÷51A
Maitinimo įtampa 5V
Išėjimo įtampa (pirminė srovė Ip=0) 2,5V
Elektrinė poslinkio įtampa -19,8÷19,8mV
Elektrinė poslinkio srovė pirminės srovės atžvilgiu -190÷190mA
Teorinė jautrumas 41,67 mV/A
Jautrumo paklaida -0,2 ÷ 0,2 %
mažiau
Skaityk daugiau
67,65 PLN
67,65 PLN Bendroji kaina / vnt.
55,00 PLN Grynoji kaina / vnt.
Su mokesčiais
Prieinamumas: Prieinama kiekis vnt: 69
1-2 darbo dienos Lorem ipsum dolor sit amet, consectetur
KLAUSKITE PRODUKTO close
Dėkojame, kad atsiuntėte žinutę. Atsakysime kuo greičiau.
KLAUSKITE PRODUKTO close
Naršyti
atsiųsti paklausimą

Pridėti į norų sąrašą

tu turi būti prisijungęs

  • Tikslumas 0.5
  • Nominali srovė (A) 15
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 300
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinės, kintamosios srovės, impulsinės ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Daugiadiapazonis uždaros grandinės srovės keitiklis
  • Įtampos išėjimas
  • Vienpolis maitinimo įtampa
  • Kompaktiškas dizainas montavimui ant PCB
  • Labai mažas poslinkio poslinkis
  • Labai geras dv/dt atsparumas
  • Suderinamas su CAS

Taikymo sritys

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Taikymo sritys Maitinimas baterijomis
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo reikmėms
  • Saulės keitikliai

Techniniai duomenys

Parametras Reikšmė
Maksimali maitinimo įtampa 7V
Maksimali pirminio laidininko temperatūra 110°C
Maksimali pirminė srovė pastoviojoje būsenoje 20xIpn
Maksimali elektrostatinės iškrovos įtampa (HBM) 4kV
Antrinio maitinimo įtampa 7V DC
Išėjimo įtampa 0÷5V
Aplinkos darbinė temperatūra -40÷105°C
Laikymo temperatūra -55÷125°C
Svoris 10g
Pirminė vardinė įtampa Srovė 15A
Pirminės srovės matavimo diapazonas -51÷51A
Maitinimo įtampa 5V
Išėjimo įtampa (pirminė srovė Ip=0) 2,5V
Elektrinė poslinkio įtampa -19,8÷19,8mV
Elektrinė poslinkio srovė pirminės srovės atžvilgiu -190÷190mA
Teorinė jautrumas 41,67 mV/A
Jautrumo paklaida -0,2 ÷ 0,2 %
