Вибухонебезпечні компоненти - Вибухонебезпечні зони

Компанія DACPOL Sp. z o.o. займається продажем, виробництвом, консалтингом та сервісною діяльністю понад 27 років.
Ми спеціалізуємося на комплексному постачанні компонентів для: СИЛОВОЇ ЕЛЕКТРОНІКИ, ЕЛЕКТРОНІКИ, ПРОМИСЛОВОЇ АВТОМАТИЗАЦІЇ, ЕЛЕКТРОНІКИ, ЕНЕРГЕТИКИ та ВИБУХОЗАХИСНИХ ЗОН.

Ми також проектуємо та виготовляємо силові блоки, індукційний нагрів, а також виробляємо та обслуговуємо промислові вимірювальні прилади.

Ми послідовно впроваджуємо комплексну стратегію обслуговування клієнтів завдяки широкому асортименту продукції, знанням та досвіду наших інженерів, а також ефективній логістиці. Ми уважно стежимо за розвитком нових технологій, прагнучи забезпечити доступ до ринкових інновацій.

DACPOL розширила свої продуктові рішення, призначені для використання в потенційно вибухонебезпечних середовищах, таких як зони 0, 1 або 2 для газів та зони 20, 21 або 22 для пилу.

Наш асортимент вибухонебезпечної продукції включає обладнання, що відповідає Директиві ATEX 2014/34/ЄС. Технічна команда допоможе вам обрати правильні рішення для ваших індивідуальних потреб.

Відділ EX займається переважно:

Електротехніка EX

  • Розподільні коробки Exe/Exi/Exd
  • Панелі керування Exe/Exd
  • Системи надлишкового тиску
  • Освітлення
  • Кабельні вводи та ізоляційні вводи
  • Заземлення

Автоматизація EX

  • Візуалізація, керування та моніторинг
  • Фізичні вимірювання
  • IT-системи
  • Контроль доступу
  • Сигналізація

Системи опалення та з'єднувачі EX

  • опалення кабелі
  • різні типи з'єднань

Каталог EX PRODUCTS містить вибрані товари, які регулярно доступні. Завдяки нашому досвіду ми пропонуємо професійну допомогу та консультації у виборі оптимального рішення.

Ми пропонуємо товари, призначені для використання в різних середовищах, де можуть утворюватися вибухонебезпечні середовища, в зонах 0, 1 або 2 для газів, а також зонах 20, 21 або 22 для пилу. У нашому каталозі ви знайдете обладнання, що відповідає Директиві ATEX 2014/34/ЄС (ATEX 114).

EX Вибухонебезпечна зона

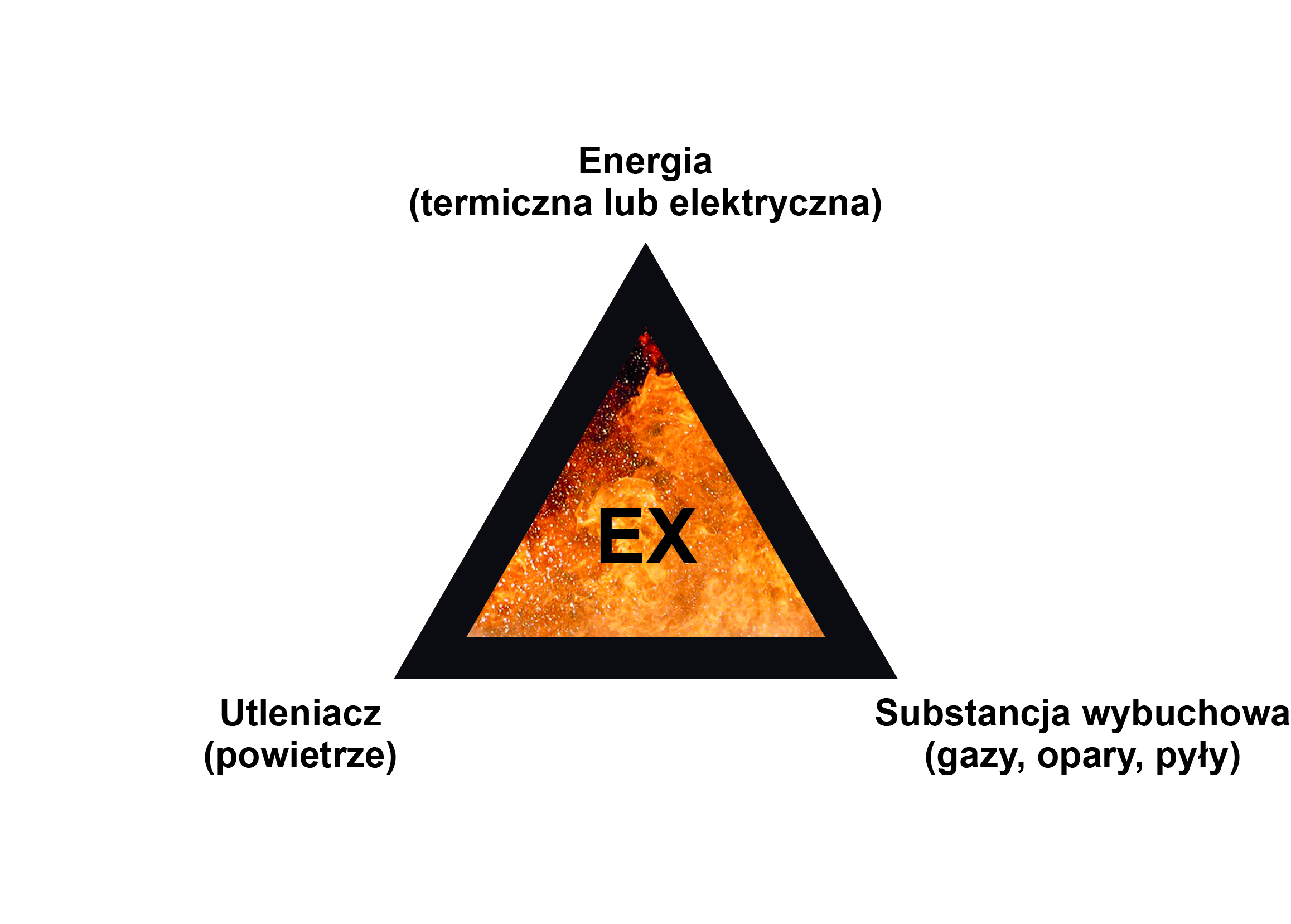

ВИБУХОНЕБЕЗПЕЧНА ЗОНА ГАЗУ – зона, в якій може утворюватися суміш легкозаймистих речовин з повітрям або іншими окислювальними газами, з концентрацією між нижньою та верхньою межами вибухонебезпечності. Вибухонебезпечні зони – це робочі місця, де можуть утворюватися вибухонебезпечні середовища. Вони класифікуються відповідно до поділу на вибухонебезпечні зони, відповідно до § 5.1 Положення Міністра економіки від 8 липня 2010 року «Про мінімальні вимоги до охорони праці та безпеки, пов’язані з можливістю виникнення вибухонебезпечного середовища на робочому місці» (Законодавчий вісник 2010 року, № 138, позиція 931).

Властивості суміші легкозаймистих речовин і повітря

Властивості горючості

  • Температура спалаху
  • Нижня межа вибуховості (НМВ) – це найнижча концентрація палива в легкозаймистій суміші, нижче якої займання суміші під впливом ініціюючого фактора та подальше спонтанне поширення полум’я за певних умов випробування неможливі. можливо.
  • Верхня межа вибуховості (ВМВ) – це найвища концентрація палива в легкозаймистій суміші. легкозаймистій суміші, вище якої займання суміші під впливом ініціюючого фактора та подальше спонтанне поширення полум'я за певних умов випробування неможливі,
1,9
Газ % газу в повітрі
DGW GGW
Водень 4.1 74.2
Чадний газ 12.5 74.2
Метан 5,3 14
Етан 3,2 12,5
Пропан 2,4 9,5
Бутан 8,4
Ацетилен 2.5 80
Газ 5.6 31
Водяний газ 6.2 72
Природний газ 4,5 17
Міський газ 32 74

Температура самозаймання — це найнижча температура, за якої легкозаймиста речовина спалахує при контакті з гарячою поверхнею або в результаті теплового випромінювання від цієї поверхні (без участі зовнішнього полум'я чи іскри). Гази та рідкі пари з температурою самозаймання нижче 85°C вважаються самозаймистими за кімнатної температури.

Таблиця температур

Температура самозаймання [°C] Температурний клас Приклад речовини
>450 T1 Водень, чадний газ, аміак
>Водень, чадний газ, аміак
> 300 - 450 T2 Ацетилен, н-бутан, оксид етилену
> 200 - 300 T3 Н-октан, скипидар, акролеїн
> 135 - 200 T4 Ацетальдегід, діетиловий ефір
> 100 - 135 T5 Сірковуглець
> 85 - 100 T6 Фосфін

Розподіл пристроїв

Група I: Метан у підземних гірничих виробках
Група II: Газ, тумани, пари
IIA – пропанова група (260 мкДж)
(122 гази та пари, наприклад, ацетон, метиловий та етиловий спирт)
IIB – етиленова група (95 мкДж)
(27 газів та пар, наприклад, етилен, сірководень)
IIC – воднева група (18 мкДж)
/> (4 гази: ацетилен, водень, гідразин, вуглець дисульфід)
Група III: пил та інші
IIIA – вибухонебезпечні флокули
IIIB – непровідний пил
IIIC – провідний пил

Джерела займання

Основними джерелами займання можуть бути:

  • Іскри, що виникають внаслідок механічного виникнення
  • Електричні іскри
  • Електростатичні іскри
  • Гарячі поверхні
  • Полум'я
  • Іонізуюче випромінювання
  • Ударні хвилі

Щільність пожежного навантаження Підвищення тиску в приміщенні, спричинене вибухом
за участю легкозаймистих газів або парів
n – кількість типів легкозаймистих матеріалів, що присутні в приміщенні, зоні пожежі або зоні зберігання,
Gi – маса окремих матеріалів [кг],
Qci – теплота згоряння окремих матеріалів [МДж/кг],
F – площа горизонтальної проекції приміщення, пожежного відсіку або зони зберігання [м2].
mmax – максимальна маса легкозаймистих речовин, що утворюють вибухонебезпечну суміш, яка може вивільнитися в розглянутому просторі [кг],
ΔPmax – максимальне підвищення тиску під час вибуху стехіометричної газової або пароповітряної суміші в замкнутій камері [Па],
W – коефіцієнт реакції вибуху, що враховує негерметичність приміщення, неадіабатичний характер реакції вибуху та той факт, що в реакції брало участь менше всієї кількості горючих газів і парів, які б виділилися в приміщенні – дорівнює 0,17 для горючих газів і 0,1 для горючих парів,
V – об'єм повітряного простору приміщення, що є різницею між об'ємом приміщення та об'ємом установок, обладнання, закритих упаковок тощо, що містяться в ньому [м3],
Cst – об'ємна стехіометрична концентрація легкозаймистих газів або парів:
β – стехіометричний коефіцієнт кисню в реакції вибуху:

nC, nH, nCl, nO – кількість атомів вуглецю, водню, галогену та кисню в молекулі газу або пари відповідно.
ρ – густина горючих газів або парів за кімнатної температури за нормальних умов експлуатації [кг/м3].

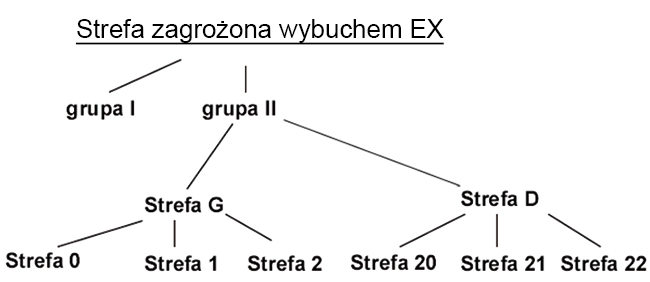

Класифікація EX


Зона G – гази, тумани, пари

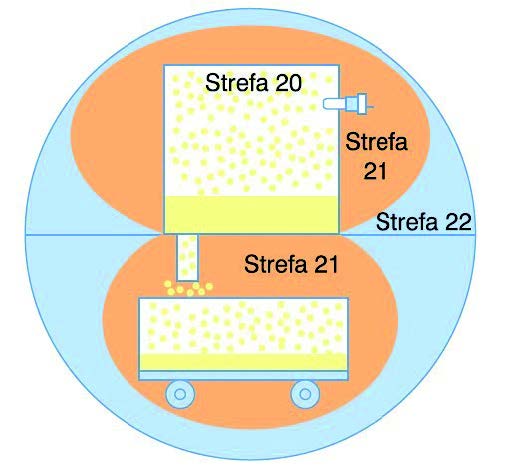

Зона D – пил

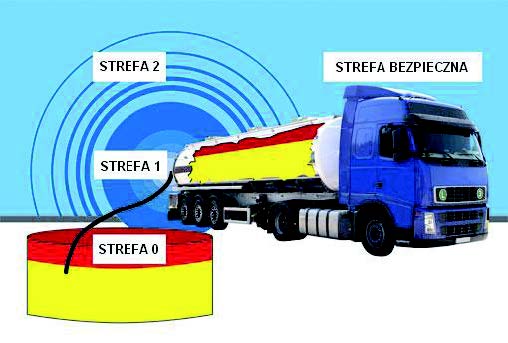

Зона 0 – вибухонебезпечна атмосфера виникає безперервно та зберігається протягом тривалого часу
Зона 1 – вибухонебезпечна атмосфера виникає епізодично
Зона 2 – вибухонебезпечна атмосфера не виникає під час нормальної роботи, а якщо й виникає, то триває короткий час.

Категорії безпеки обладнання відповідно до Директиви 94/9/ЄС

КАТЕГОРІЯ ОБЛАДНАННЯ 1 – ці пристрої забезпечують дуже високий рівень безпеки та дозволяють безперервну роботу там, де вибухонебезпечна атмосфера постійно присутня => зона "0"
КАТЕГОРІЯ ОБЛАДНАННЯ 2 – ці пристрої забезпечують високий рівень захисту => Зона "1"
ПРИСТРОЇ КАТЕГОРІЇ 3 – ці пристрої забезпечують нормальний рівень захисту => Зона "2"

Вибухонебезпечна зона Вибухонебезпечна зона Категорія пристрою
0 20 1
1 21 2
2 22 3

Методи захисту

Тип захисту для зон 0+1+2
Тип захисту Стандартний Опис Зона
EX d 60079-1 Вогнезахищена конструкція 1 та 2
EX p 60079-2 Газовий екран позитивного тиску 1 та 2
EX q 60079-5 Піщаний покрив 1 та 2
EX o 60079-6 Масляний покрив 1 та 2
EX e 60079-7 Посилена конструкція 1 та 2
EX i 60079-11 Іскробезпечний 0, 1 та 2
EX n 60079-15 Конструкція Пристрої "EX n" 2
EX m 60079-18 Пристрій, інкапсульований ізоляційною масою "m" 1 та 2
Тип захисту для зон 0+1+2
EX tD 61241-1 Захист корпусом 21 та 22
EX pD 61241-4 Захист під тиском 21 та 22
EX iD 61241-11 Іскробезпечний 20, 21 та 22
EX m.D 61241-18 Пристрій, інкапсульований ізоляційною масою 'm' 20, 21 та 22
