Производител: EMC Prima

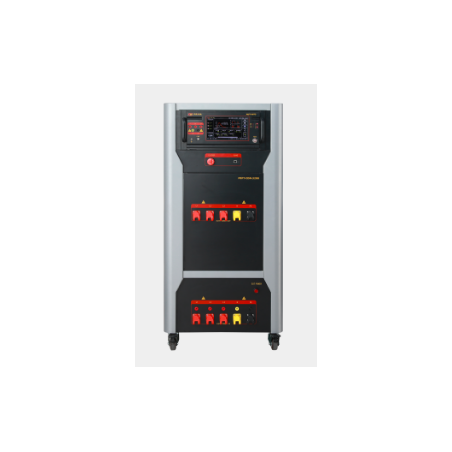

EFT CDN с високо напрежение PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

Моделът PEFT-CDN-3100/3200-690 е мрежа за свързване/разединяване на EFT импулсна група с високо напрежение и висок ток, предназначена за тестване на AC/DC захранваща импулсна група. Позволява автоматично трифазно свързване и разединяване.

Максималното натоварване на EUT (тестваното устройство) е:

  • AC 690 V, 100 A / 200 A
  • DC 1000 V, 100 A / 200 A (трифазен, петжилен).

Други стойности на напрежение и ток могат да бъдат персонализирани според изискванията на клиента.

Характеристики:

  • Максимално натоварване на EUT (DC): 1000 V, 100 A / 200 A
  • Максимално натоварване на EUT (AC): 690 V, 100 A / 200 A (3-фазен, 5-жилен)
  • Защитен свръхток
  • Авиационен съединител за голям ток - безопасен и надежден
  • Вградени параметри, отговарящи на международните стандарти - лесна работа
  • Фазов ъгъл на инжектиране на импулс: асинхронен или свободно регулируем 0–360°
  • Честота на импулса: до 1200 kHz (може да се увеличи допълнително)
  • Вграден RJ45 интерфейс, опционално дистанционно управление и софтуер за измерване

Стандартно съответствие:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Параметри:

Параметър Стойност / Описание
Диапазон на изходното напрежение 200V ~ 5000V ±10%
Разделителна способност по напрежение 1V
Скок на напрежението 1V
Точност на напрежението < ±10%
Поляритет на изхода +, -, +/-, -/+
T&H Вграден термометър и влагомер
Импеданс на източника 50Ω
Време на нарастване на импулса 5ns ±30%
Продължителност на импулса 50ns ±30% (50Ω натоварване) 35ns ~ 150ns (1000Ω натоварване)
Честотен диапазон 0,1kHz ~ 1200kHz
Честотна разделителна способност 0,1kHz
Стандартни честоти 5kHz, 100kHz
Продължителност на импулсната група 0,001 ~ 2550,000 ms
Импулсен групов период 300 ms (0,15 ~ 99,99 s)
Продължителност на теста 1s ~ 9999s
Режим на директен изход Чрез коаксиален конектор за високо напрежение
Фазова синхронизация 0° ~ 359°; (за 45 Hz ~ 65 Hz) (синхронен, автоматичен, асинхронен)
Свързване Вградено 3-фазно, 5-жилно свързване
Капацитет на натоварване UAC MAX 690V / 200A UDC MAX 1000V / 200A
