Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

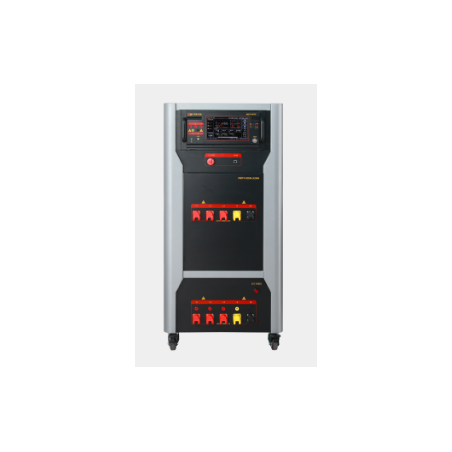

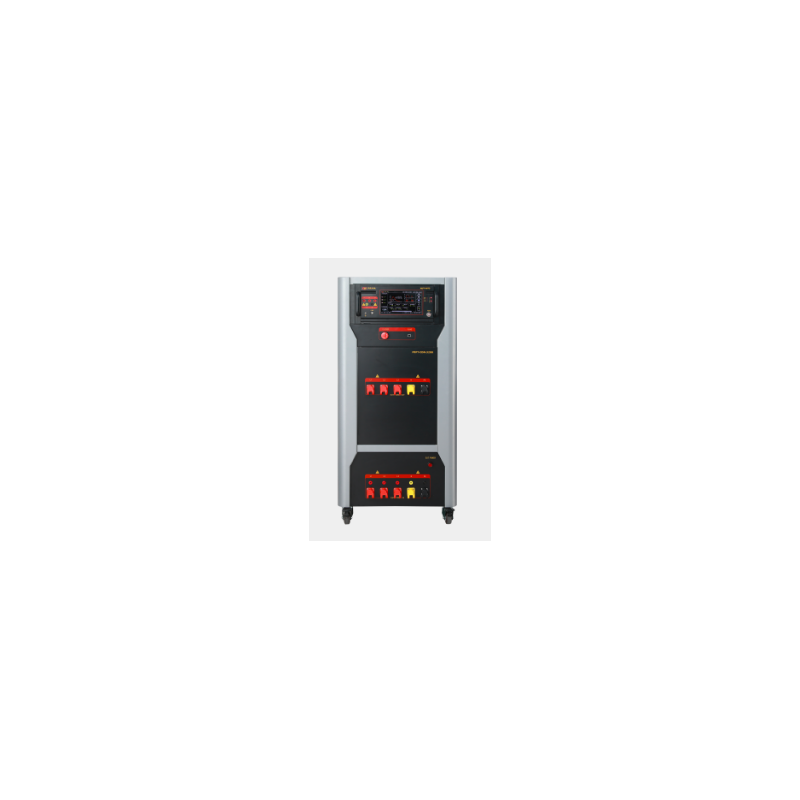

Високовольтний EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

Модель PEFT-CDN-3100/3200-690 — це високовольтна та сильнострумна мережа з’єднання/роз’єднання групи імпульсів EFT, розроблена для тестування групи імпульсів змінного/постійного струму. Дозволяє автоматичне трифазне підключення та роз’єднання.

Максимальне навантаження на EUT (тестований пристрій) становить:

  • 690 В змінного струму, 100 A / 200 A
  • 1000 В постійного струму, 100 A / 200 A (трифазний, п’ятипровідний).

Інші значення напруги та струму можна налаштувати відповідно до вимог замовника.

Функції:

  • Максимальне навантаження EUT (DC): 1000 В, 100 A / 200 A
  • Максимальне навантаження EUT (змінний струм): 690 В, 100 A / 200 A (3-фазний, 5-провідний)
  • Захист від перевищення струму
  • Сильнострумовий авіаційний роз'єм - безпечний і надійний
  • Вбудовані параметри, що відповідають міжнародним стандартам - легке керування
  • Фазовий кут введення імпульсу: асинхронний або вільно регульований 0–360°
  • Частота імпульсів: до 1200 кГц (можна додатково збільшити)
  • Вбудований інтерфейс RJ45, додаткове програмне забезпечення для дистанційного керування та вимірювання

Відповідність стандартам:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Параметри:

Параметр Значення / опис
Діапазон вихідної напруги 200 В ~ 5000 В ±10%
Роздільна здатність за напругою 1 В
Сплеск напруги 1 В
Точність напруги < ±10%
Полярність виходу +, -, +/-, -/+
T&H Вбудований термометр і вимірювач вологості
Імпеданс джерела 50Ω
Час наростання імпульсу 5ns ±30%
Тривалість імпульсу 50 нс ±30% (навантаження 50 Ом) 35 нс ~ 150 нс (навантаження 1000 Ом)
Діапазон частот 0,1 кГц ~ 1200 кГц
Роздільна здатність частоти 0,1 кГц
Стандартні частоти 5 кГц, 100 кГц
Тривалість групи імпульсів 0,001 ~ 2550,000 мс
Період групи імпульсів 300 мс (0,15 ~ 99,99 с)
Тривалість тесту 1 с ~ 9999 с
Режим прямого виведення Через коаксіальний роз’єм високої напруги
Phase Sync 0° ~ 359° (для 45 Гц ~ 65 Гц) (синхронний, автоматичний, асинхронний)
Зчеплення Вбудований 3-фазний 5-провідний з’єднувач
Вантажність UAC MAX 690V / 200A UDC MAX 1000V / 200A
