Fabricant: EMC Prima

Haute tension EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

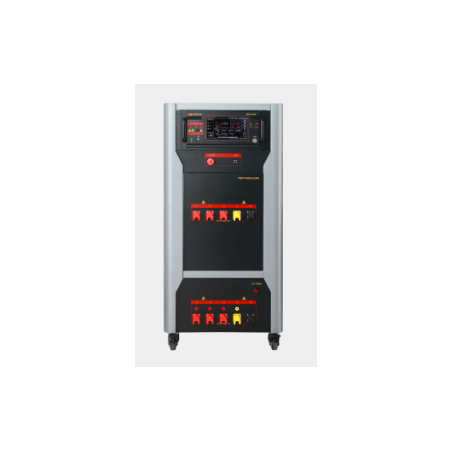

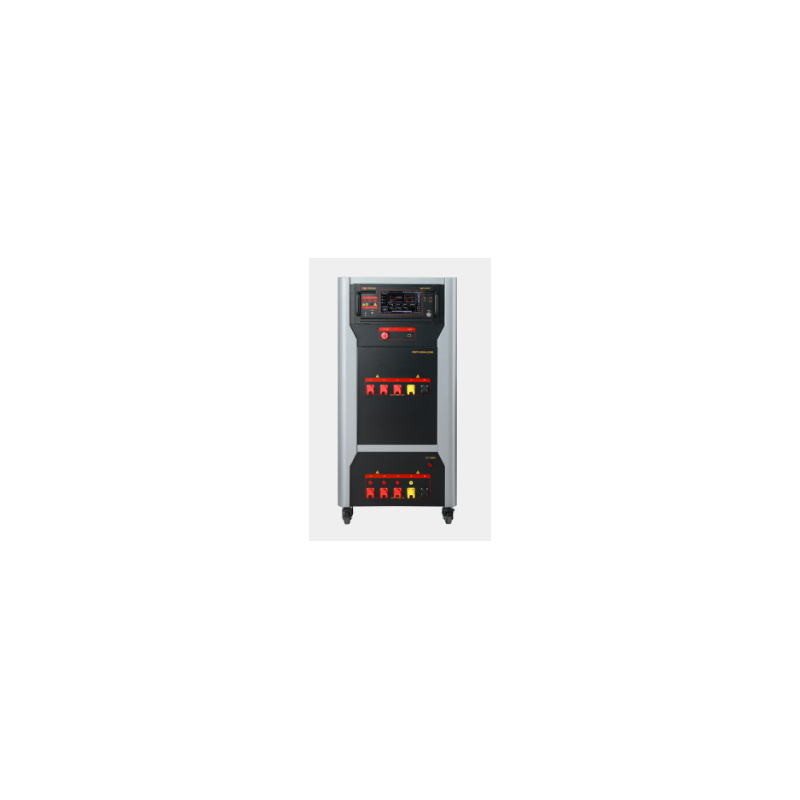

Le modèle PEFT-CDN-3100/3200-690 est un réseau de couplage/découplage de groupe d'impulsions EFT haute tension et courant élevé conçu pour les tests de groupe d'impulsions d'alimentation CA/CC. Permet le couplage et le découplage triphasés automatiques.

La charge maximale de l'appareil testé (EST) est :

  • CA 690 V, 100 A / 200 A
  • CC 1 000 V, 100 A / 200 A (triphasé, cinq fils).

D'autres valeurs de tension et de courant peuvent être personnalisées selon les besoins du client.

Caractéristiques :

  • Charge maximale de l'EST (CC) : 1 000 V, 100 A / 200 A
  • Charge maximale de l'EST (CA) : 690 V, 100 A / 200 A (triphasé, cinq fils)
  • Protection Surintensité
  • Connecteur aéronautique haute intensité - sûr et fiable
  • Paramètres intégrés conformes aux normes internationales - utilisation simple
  • Angle de phase d'injection d'impulsions : asynchrone ou réglable librement de 0 à 360 °
  • Fréquence d'impulsions : jusqu'à 1 200 kHz (peut être augmentée)
  • Interface RJ45 intégrée, télécommande et logiciel de mesure en option

Conformité aux normes :

  • CEI / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / CEI 61000-4-4
  • CEI / EN 61000-6-1
  • CEI / EN 60601-1-2

Paramètres :

Paramètre Valeur / Description
Plage de tension de sortie 200 V ~ 5 000 V ± 10 %
Tension Résolution 1 V
Surtension 1 V
Précision de la tension < ±10 %
Polarité de sortie +, -, +/-, -/+
T&H Thermomètre et hygromètre intégrés
Impédance de la source 50 Ω
Temps de montée de l'impulsion 5 ns ±30 %
Durée d'impulsion 50 ns ±30 % (charge de 50 Ω) 35 ns ~ 150 ns (charge de 1 000 Ω)
Gamme de fréquences 0,1 kHz ~ 1 200 kHz
Résolution en fréquence 0,1 kHz
Standard Fréquences 5 kHz, 100 kHz
Durée du groupe d'impulsions 0,001 à 2 550 000 ms
Période du groupe d'impulsions 300 ms (0,15 à 99,99 s)
Durée du test 1 s à 9 999 s
Mode de sortie directe Via connecteur coaxial haute tension
Synchronisation de phase 0° ~ 359° (pour 45 Hz ~ 65 Hz) (synchrone, automatique, asynchrone)
Couplage Couplage triphasé 5 fils intégré
Capacité de charge UAC MAX 690 V / 200 A UDC MAX 1000 V / 200 A
