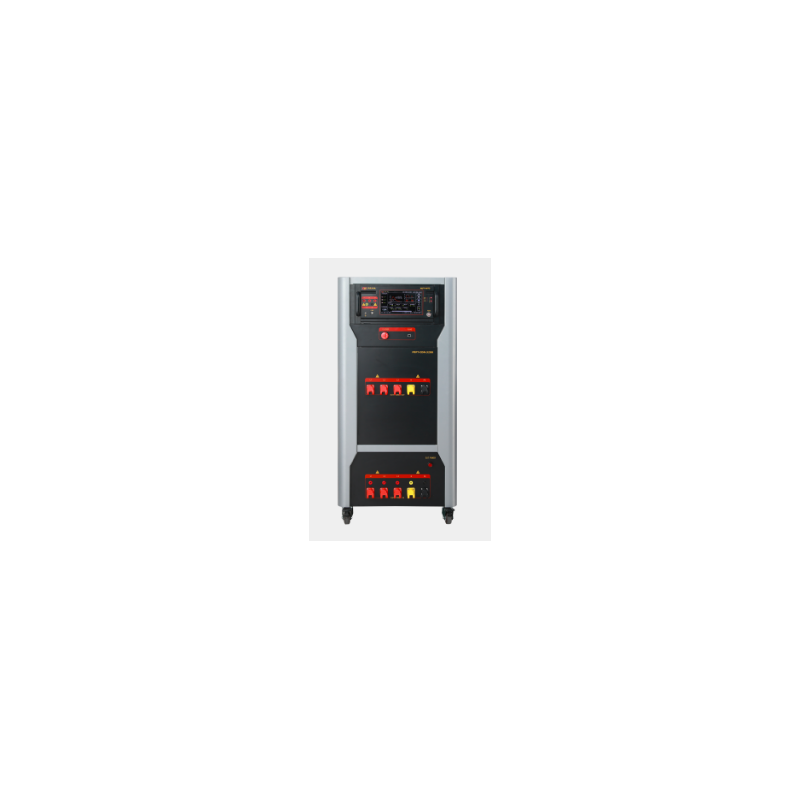

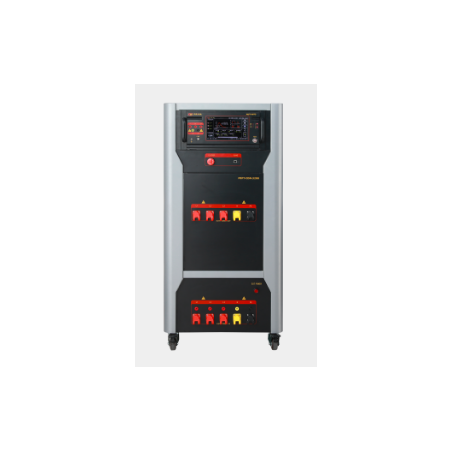

Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

Aukštos įtampos EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

PEFT-CDN-3100/3200-690 modelis yra aukštos įtampos, didelės srovės EFT impulsų grupės sujungimo / atjungimo tinklas, skirtas kintamosios srovės / nuolatinės srovės galios impulsų grupių bandymams. Leidžia automatiškai sujungti ir atjungti trifazį ryšį.

Didžiausia EUT (bandomo įrenginio) apkrova yra:

  • AC 690 V, 100 A / 200 A
  • DC 1000 V, 100 A / 200 A (trifazis, penkių laidų).

Kitas įtampos ir srovės vertes galima pritaikyti pagal kliento poreikius.

Savybės:

  • Didžiausia EUT apkrova (DC): 1000 V, 100 A / 200 A
  • Didžiausia EUT apkrova (AC): 690 V, 100 A / 200 A (3 fazių, 5 laidų)
  • Apsauga nuo viršsrovės
  • Didelės srovės aviacinė jungtis – saugi ir patikima
  • Įtaisyti parametrai, atitinkantys tarptautinius standartus – paprastas valdymas
  • Impulsinio įpurškimo fazės kampas: asinchroninis arba laisvai reguliuojamas 0–360°
  • Impulsų dažnis: iki 1200 kHz (galima dar padidinti)
  • Įtaisyta RJ45 sąsaja, pasirenkama nuotolinio valdymo ir matavimo programinė įranga

Standartų laikymasis:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Parametrai:

Parametras Vertė / aprašas
Išėjimo įtampos diapazonas 200V ~ 5000V ±10%
Įtampos skiriamoji geba 1 V
Įtampos viršįtampis 1 V
Įtampos tikslumas < ±10 %
Išvesties poliškumas +, -, +/-, -/+
T&H Įtaisytasis termometras ir drėgmės matuoklis
Šaltinio varža 50Ω
Pulso kilimo laikas 5ns ±30 %
Impulso trukmė 50ns ±30% (50Ω apkrova) 35ns ~ 150ns (1000Ω apkrova)
Dažnių diapazonas 0,1 kHz ~ 1200 kHz
Dažnio skyra 0,1 kHz
Standartiniai dažniai 5 kHz, 100 kHz
Pulso grupės trukmė 0,001–2550 000 ms
Pulso grupės laikotarpis 300 ms (0,15–99,99 s)
Bandymo trukmė 1 s ~ 9999 s
Tiesioginės išvesties režimas Per bendraašę aukštos įtampos jungtį
Fazės sinchronizavimas 0° ~ 359° (45 Hz ~ 65 Hz) (sinchroninis, automatinis, asinchroninis)
Sujungimas Įtaisyta 3 fazių, 5 laidų jungtis
Apkrova UAC MAX 690V / 200A UDC MAX 1000V / 200A
