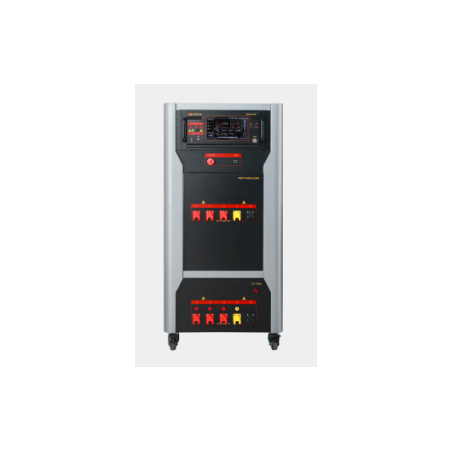

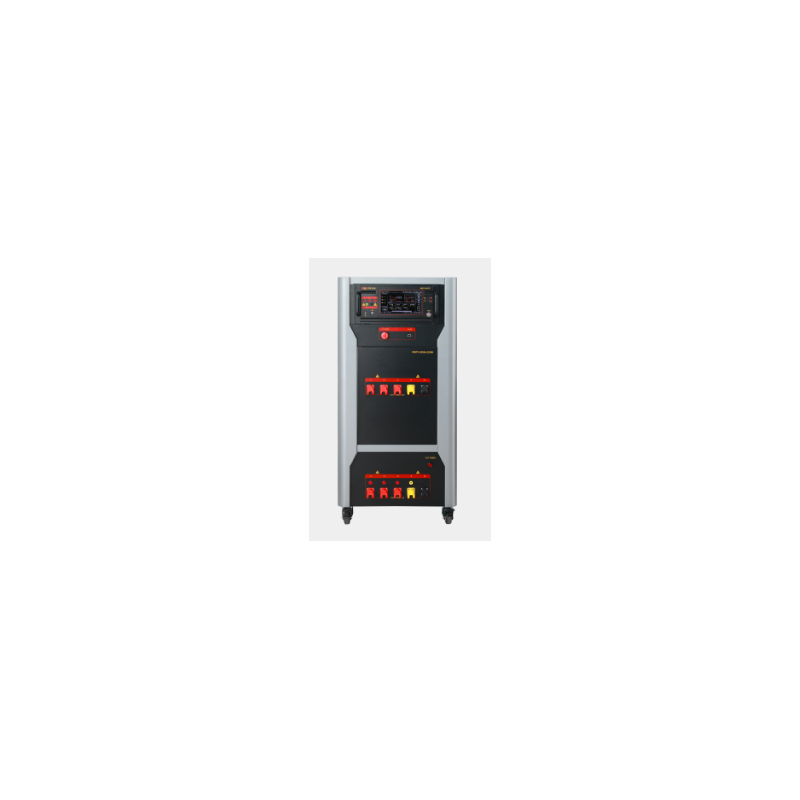

Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

Model PEFT-CDN-3100/3200-690 to wysokonapięciowa i wysokoprądowa sieć sprzęgająco-odsprzęgająca do grup impulsów EFT, przeznaczona do testów grup impulsów zasilania AC/DC. Umożliwia automatyczne sprzężenie i odsprzężenie trójfazowe.

Maksymalne obciążenie EUT (testowanego urządzenia) wynosi:

  • AC 690 V, 100 A / 200 A
  • DC 1000 V, 100 A / 200 A (trójfazowe, pięcioprzewodowe).

Pozostałe wartości napięcia i prądu mogą być dostosowane do wymagań klienta.

Cechy:

  • Maksymalne obciążenie EUT (DC): 1000 V, 100A / 200A
  • Maksymalne obciążenie EUT (AC): 690 V, 100A / 200A (3 fazy, 5 przewodów)
  • Zabezpieczenie nadprądowe
  • Wysokoprądowe złącze lotnicze — bezpieczne i niezawodne
  • Wbudowane parametry zgodne z międzynarodowymi standardami — łatwa obsługa
  • Kąt fazowy wstrzykiwania impulsu: asynchroniczny lub swobodnie ustawiany 0–360°
  • Częstotliwość impulsów: do 1200 kHz (z możliwością dalszego zwiększenia)
  • Wbudowany interfejs RJ45, opcjonalne oprogramowanie do zdalnego sterowania i pomiarów

Zgodność z normami:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Parametry:

Parametr Wartość / Opis
Zakres napięcia wyjściowego 200V ~ 5000V ±10%
Rozdzielczość napięcia 1V
Skok napięcia 1V
Dokładność napięcia < ±10%
Polaryzacja wyjściowa +, -, +/-, -/+
T&H Wbudowany termometr i miernik wilgotności
Impedancja źródła 50Ω
Czas narastania impulsu 5ns ±30%
Czas trwania impulsu 50ns ±30% (obciążenie 50Ω) 35ns ~ 150ns (obciążenie 1000Ω)
Zakres częstotliwości 0.1kHz ~ 1200kHz
Rozdzielczość częstotliwości 0.1kHz
Częstotliwości standardowe 5kHz, 100kHz
Czas trwania grupy impulsów 0.001 ~ 2550.000 ms
Okres grupy impulsów 300 ms (0.15 ~ 99.99 s)
Czas trwania testu 1s ~ 9999s
Tryb wyjścia bezpośredniego Poprzez koncentryczne złącze wysokiego napięcia
Synchronizacja fazowa 0° ~ 359° (dla 45 Hz ~ 65 Hz) (synchronizacja, automatyczna, asynchroniczna)
Sprzężenie Wbudowane sprzężenie 3-fazowe, 5-przewodowe
Obciążalność UAC MAX 690V / 200A UDC MAX 1000V / 200A
