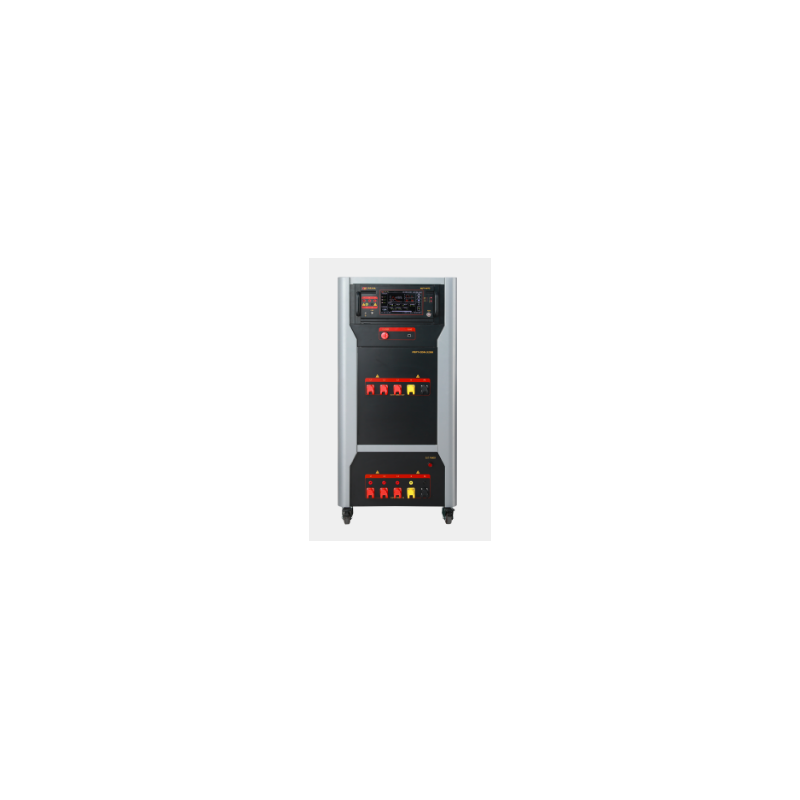

Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

Înaltă Tensiune EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

Modelul PEFT-CDN-3100/3200-690 este o rețea de cuplare/decuplare a grupurilor de impulsuri EFT de înaltă tensiune și curent ridicat, concepută pentru testarea grupului de impulsuri de putere AC/DC. Permite cuplarea și decuplarea automată trifazată.

Sarcina maximă pe EUT (dispozitiv testat) este:

  • AC 690 V, 100 A / 200 A
  • DC 1000 V, 100 A / 200 A (trifazat, cu cinci fire).

Alte valori ale tensiunii și curentului pot fi personalizate în funcție de cerințele clientului.

Caracteristici:

  • Încărcare maximă EUT (DC): 1000 V, 100 A / 200 A
  • Încărcare maximă EUT (AC): 690 V, 100 A / 200 A (trifazat, 5 fire)
  • Protecție la supracurent
  • Conector pentru aviație de mare curent - sigur și fiabil
  • Parametri încorporați conform standardelor internaționale - operare ușoară
  • Unghiul de fază de injectare a impulsului: asincron sau reglabil liber 0–360°
  • Frecvența pulsului: până la 1200 kHz (poate fi mărită în continuare)
  • Interfață RJ45 încorporată, telecomandă opțională și software de măsurare

Respectarea standardului:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Parametri:

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Modelul PEFT-CDN-3100/3200-690 este o rețea de cuplare/decuplare a grupurilor de impulsuri EFT de înaltă tensiune și curent ridicat, concepută pentru testarea grupului de impulsuri de putere AC/DC. Permite cuplarea și decuplarea automată trifazată.

Sarcina maximă pe EUT (dispozitiv testat) este:

  • AC 690 V, 100 A / 200 A
  • DC 1000 V, 100 A / 200 A (trifazat, cu cinci fire).

Alte valori ale tensiunii și curentului pot fi personalizate în funcție de cerințele clientului.

Caracteristici:

  • Încărcare maximă EUT (DC): 1000 V, 100 A / 200 A
  • Încărcare maximă EUT (AC): 690 V, 100 A / 200 A (trifazat, 5 fire)
  • Protecție la supracurent
  • Conector pentru aviație de mare curent - sigur și fiabil
  • Parametri încorporați conform standardelor internaționale - operare ușoară
  • Unghiul de fază de injectare a impulsului: asincron sau reglabil liber 0–360°
  • Frecvența pulsului: până la 1200 kHz (poate fi mărită în continuare)
  • Interfață RJ45 încorporată, telecomandă opțională și software de măsurare

Respectarea standardului:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Parametri:

Parametru Valoare/Descriere
Interval de tensiune de ieșire 200V ~ 5000V ±10%
Rezoluție de tensiune 1V
Surplus de tensiune 1V
Precizia tensiunii < ±10%
Polaritate de ieșire +, -, +/-, -/+
T&H Termometru și umiditate încorporate
Impedanța sursei 50Ω
Timp de creștere a pulsului 5ns ±30%
Durata impulsului 50ns ±30% (încărcare 50Ω) 35ns ~ 150ns (încărcare 1000Ω)
Interval de frecvență 0,1 kHz ~ 1200 kHz
Rezoluție de frecvență 0,1 kHz
Frecvențe standard 5 kHz, 100 kHz
Durata grupului de impulsuri 0,001 ~ 2550,000 ms
Perioada grupului de impulsuri 300 ms (0,15 ~ 99,99 s)
Durata testului 1s ~ 9999s
Modul de ieșire directă Prin conector coaxial de înaltă tensiune
Sincronizare de fază 0° ~ 359° (pentru 45 Hz ~ 65 Hz) (sincron, automat, asincron)
Cuplaj Cuplaj trifazat, cu 5 fire încorporat
Capacitate de încărcare UAC MAX 690V / 200A UDC MAX 1000V / 200A
mai puțin
Citeste mai mult
