Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EMC Prima

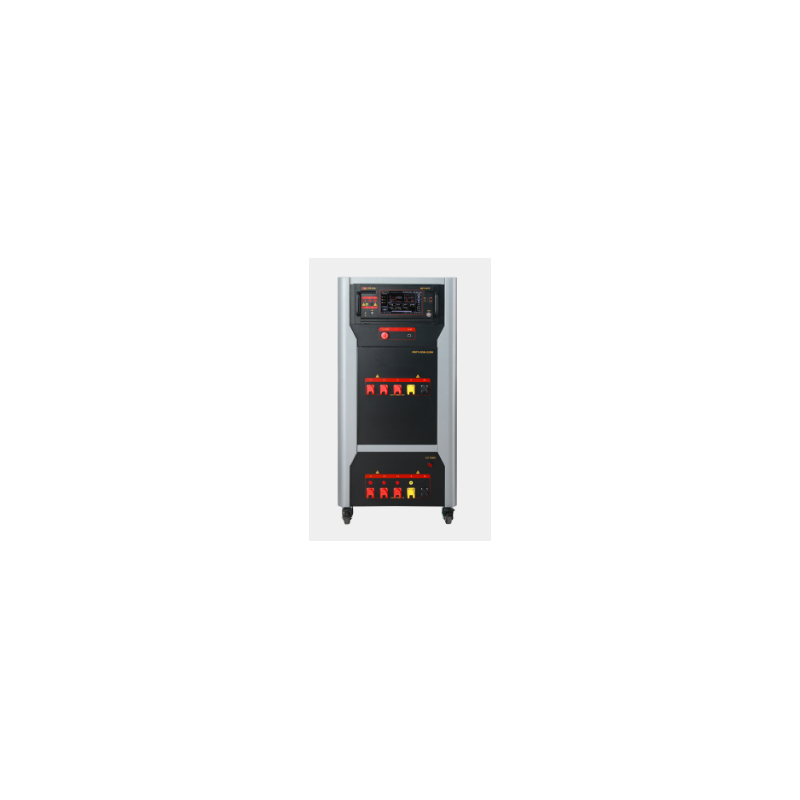

Высоковольтный EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

Модель PEFT-CDN-3100/3200-690 представляет собой высоковольтную, сильноточную схему связи/развязки групп импульсов EFT, предназначенную для группового тестирования импульсов переменного/постоянного тока. Обеспечивает автоматическое трёхфазное соединение и разъединение.

Максимальная нагрузка на испытываемое оборудование (EUT):

  • 690 В переменного тока, 100 А / 200 А
  • 1000 В постоянного тока, 100 А / 200 А (трёхфазное, пятипроводное).

Другие значения напряжения и тока могут быть изменены в соответствии с требованиями заказчика.

Характеристики:

  • Максимальная нагрузка EUT (постоянный ток): 1000 В, 100 А / 200 А
  • Максимальная нагрузка EUT (переменный ток): 690 В, 100 А / 200 А (трёхфазное, пятипроводное)
  • Защита Защита от перегрузки по току
  • Сильноточный авиационный разъём — безопасный и надёжный
  • Встроенные параметры, соответствующие международным стандартам — простота эксплуатации
  • Фазовый угол подачи импульсов: асинхронный или свободно регулируемый в диапазоне 0–360°
  • Частота импульсов: до 1200 кГц (с возможностью увеличения)
  • Встроенный интерфейс RJ45, опциональное программное обеспечение для дистанционного управления и измерений

Соответствие стандартам:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Параметры:

Параметр Значение/Описание
Диапазон выходного напряжения 200 В ~ 5000 В ±10%
Разрешение напряжения 1 В
Выброс напряжения 1 В
Точность напряжения < ±10%
Полярность выхода +, -, +/-, -/+
T&H Встроенный термометр и измеритель влажности
Сопротивление источника 50 Ом
Время нарастания импульса 5 нс ±30%
Длительность импульса 50 нс ±30% (нагрузка 50 Ом) 35 нс ~ 150 нс (нагрузка 1000 Ом)
Диапазон частот 0,1 кГц ~ 1200 кГц
Разрешение по частоте 0,1 кГц
Стандартный Частоты 5 кГц, 100 кГц
Длительность группы импульсов 0,001 ~ 2550,000 мс
Период группы импульсов 300 мс (0,15 ~ 99,99 с)
Длительность теста 1 с ~ 9999 с
Режим прямого выхода Через коаксиальный высоковольтный разъём
Фазовая синхронизация 0° ~ 359° (для 45 Гц ~ 65 Гц) (синхронный, автоматический, асинхронный)
Соединение Встроенное 3-фазное, 5-проводное соединение
Нагрузка UAC MAX 690 В / 200 А UDC MAX 1000 В / 200 А
