Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EMC Prima

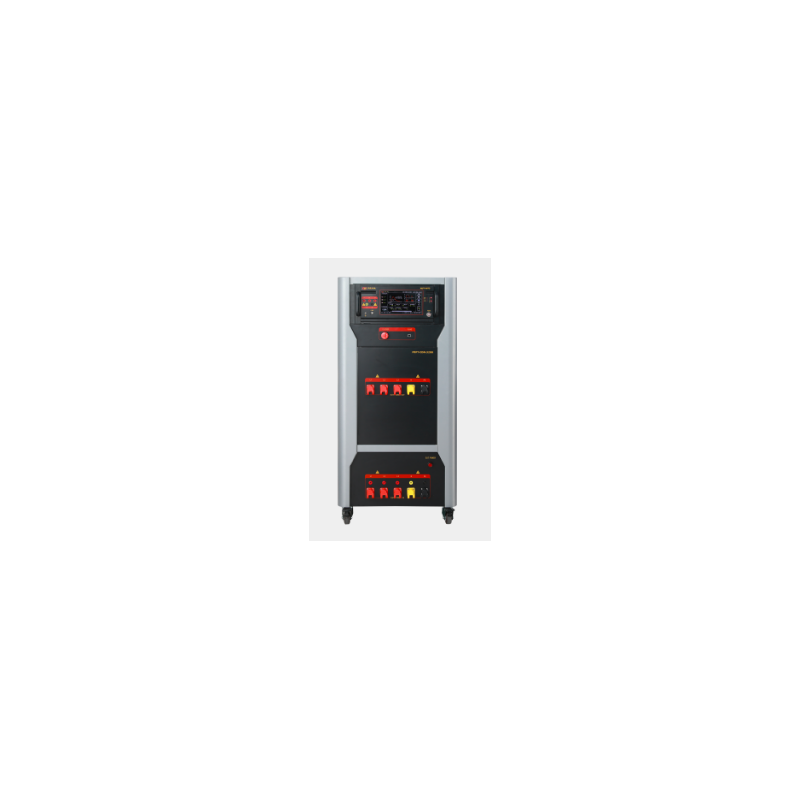

CDN EFT de alto voltaje PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

El modelo PEFT-CDN-3100/3200-690 es una red de acoplamiento/desacoplamiento de grupos de pulsos EFT de alto voltaje y alta corriente diseñada para pruebas de grupos de pulsos de potencia CA/CC. Permite el acoplamiento y desacoplamiento automático de tres fases.

La carga máxima del dispositivo bajo prueba (EUT) es:

  • CA 690 V, 100 A / 200 A
  • CC 1000 V, 100 A / 200 A (trifásica, cinco hilos).

Se pueden personalizar otros valores de tensión y corriente según las necesidades del cliente.

Características:

  • Carga máxima del EUT (CC): 1000 V, 100 A / 200 A
  • Carga máxima del EUT (CA): 690 V, 100 A / 200 A (trifásica, cinco hilos)
  • Protección Sobrecorriente
  • Conector de aviación de alta corriente: seguro y fiable
  • Parámetros integrados que cumplen con las normas internacionales: fácil manejo
  • Ángulo de fase de inyección de pulsos: asíncrono o ajustable libremente de 0 a 360°
  • Frecuencia de pulsos: hasta 1200 kHz (se puede aumentar aún más)
  • Interfaz RJ45 integrada, control remoto opcional y software de medición

Cumplimiento de normas:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Parámetros:

Parámetro Valor/Descripción
Rango de voltaje de salida 200 V ~ 5000 V ±10%
Voltaje Resolución 1 V
Sobretensión 1 V
Precisión de la tensión < ±10%
Polaridad de salida +, -, +/-, -/+
T&H Termómetro y medidor de humedad integrados
Impedancia de la fuente 50°
Tiempo de subida del pulso 5 ns ±30%
Duración del pulso 50 ns ±30% (carga de 50 Ω) 35 ns ~ 150 ns (carga de 1000 Ω)
Rango de frecuencia 0,1 kHz ~ 1200 kHz
Resolución de frecuencia 0,1 kHz
Estándar Frecuencias 5 kHz, 100 kHz
Duración del grupo de pulsos 0,001 ~ 2550,000 ms
Periodo del grupo de pulsos 300 ms (0,15 ~ 99,99 s)
Duración de la prueba 1 s ~ 9999 s
Modo de salida directa Mediante conector coaxial de alto voltaje
Sincronización de fase 0° ~ 359° (para 45 Hz ~ 65 Hz) (síncrono, automático, asíncrono)
Acoplamiento Acoplamiento trifásico integrado de 5 hilos
Capacidad de carga UAC MÁX. 690 V / 200 A UDC MÁX. 1000 V / 200 A
