Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690
Wysokonapięciowy EFT CDN PEFT-CDN-3100/3200-690

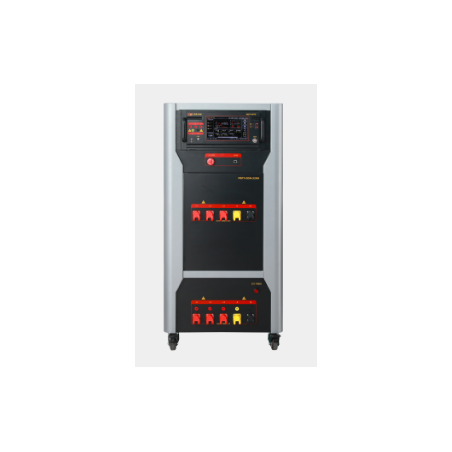

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

Vysokonapěťový EFT CDN PEFT-CDN-3100/3200-690

  • PEFT-CDN-3100-3200-690

Model PEFT-CDN-3100/3200-690 je vysokonapěťová vysokonapěťová síť pro připojení/oddělení skupin pulzů EFT navržená pro testování skupin pulzů AC/DC. Umožňuje automatické třífázové připojení a odpojení.

Maximální zatížení zkoušeného zařízení (testovaného zařízení) je:

  • AC 690 V, 100 A / 200 A
  • DC 1000 V, 100 A / 200 A (třífázový, pětivodičový).

Další hodnoty napětí a proudu lze přizpůsobit požadavkům zákazníka.

Funkce:

  • Maximální zatížení EUT (DC): 1000 V, 100 A / 200 A
  • Maximální zatížení zkoušeného zařízení (AC): 690 V, 100 A / 200 A (3fázové, 5vodičové)
  • Ochrana nad proudem
  • Silnoproudý letecký konektor – bezpečný a spolehlivý
  • Vestavěné parametry vyhovující mezinárodním standardům – snadná obsluha
  • Fázový úhel pulsního vstřikování: asynchronní nebo volně nastavitelný 0–360°
  • Pulzní frekvence: až 1200 kHz (lze dále zvýšit)
  • Vestavěné rozhraní RJ45, volitelný software pro dálkové ovládání a měření

Standardní soulad:

  • IEC / EN 61850-3
  • ANSI / IEEE C62.41
  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1
  • IEC / EN 60601-1-2

Parametry:

Parametr Hodnota / popis
Rozsah výstupního napětí 200V ~ 5000V ±10%
Rozlišení napětí 1V
Přepětí 1V
Přesnost napětí < ±10 %
Polarita výstupu +, -, +/-, -/+
T&H Vestavěný teploměr a vlhkoměr
Impedance zdroje 50Ω
Doba náběhu pulsu 5ns ±30 %
Trvání pulsu 50ns ±30% (50Ω zátěž) 35ns ~ 150ns (1000Ω zátěž)
Kmitočtový rozsah 0,1 kHz ~ 1200 kHz
Rozlišení frekvence 0,1 kHz
Standardní frekvence 5 kHz, 100 kHz
Trvání skupiny pulzů 0,001 ~ 2550 000 ms
Období skupiny pulzů 300 ms (0,15 ~ 99,99 s)
Trvání testu 1s ~ 9999s
Režim přímého výstupu Přes koaxiální vysokonapěťový konektor
Fázová synchronizace 0° ~ 359° (pro 45 Hz ~ 65 Hz) (synchronní, automatické, asynchronní)
Spojka Vestavěná 3fázová, 5vodičová spojka
Nosnost UAC MAX 690V / 200A UDC MAX 1000V / 200A
Méně
