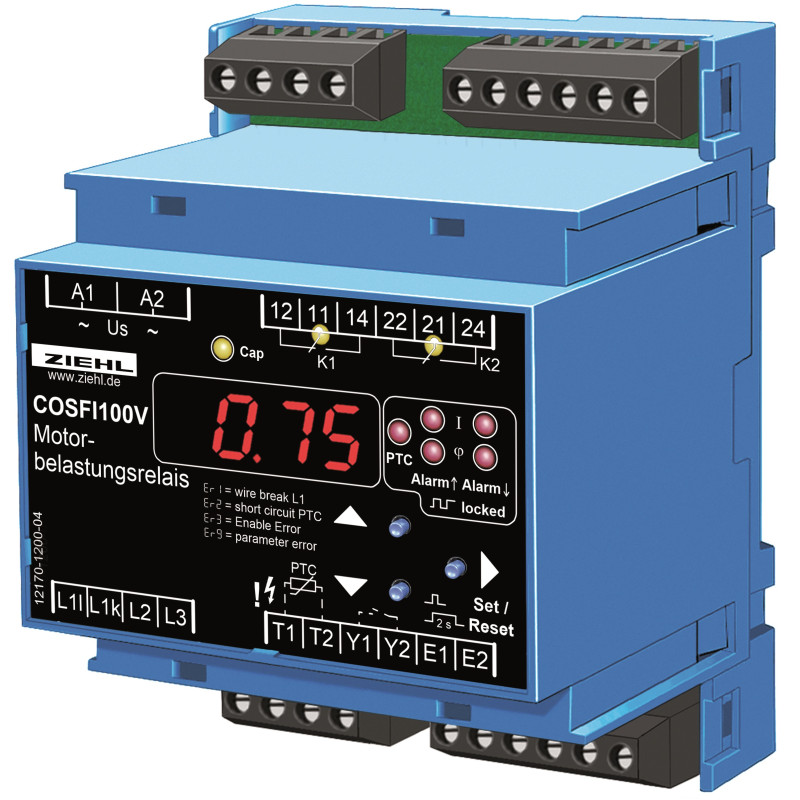

COSFI100V - Releu de sarcină a motorului - P222534

Monitorizează sarcina motorului monitorizează motoarele pentru suprasarcină și/sau subsarcină. Ele sunt pur și simplu conectate la linia de alimentare a motorului și evaluează unghiul de fază dintre tensiune și curentul motorului sau, opțional, curentul activ. Acest lucru facilitează monitorizarea motoarelor de antrenare care permite, de exemplu, detectarea unei ruperi a unei curele trapezoidale sau a blocării unui filtru sau supapă.

Ca relee direcționale de curent, ele monitorizează direcția fluxului de curent către generatoare și dacă curentul este furnizat sau consumat.

Afișajul digital și multe facilități de reglare permit optimizarea dispozitivului pentru fiecare sarcină. Rezoluția intrării de măsurare este de 0,1 A. Atunci când utilizați un transformator de curent, înmulțiți acest lucru cu factorul transformatorului.

Aplicație Cosfi / Curent activ

• Monitorizare curele trapezoidale
• Monitorizare ventilator
• Monitorizare pompe
• Echipament de transport (mesajul dacă este prea scăzut monitorizarea scăzută)
>
• monitorizare
• >
• uzura
• Protecția la sarcină a motoarelor, instalațiilor și acționărilor

Aplicarea direcției curente

• Avertizare sau oprire dacă un generator consumă în loc să furnizeze curent

Într-un motor cu curent alternativ (sarcină inductivă), curentul urmează unghiul de fază. Dacă sarcina este în scădere, aceasta crește astfel încât factorul de putere (cosfi) scade. Această schimbare a unghiului de fază este un indicator al schimbării sarcinii pe motor. Monitorul de sarcină a motorului COSFI 100 V este potrivit pentru semnale de curent alternativ sinusoidal.

• Afișaj digital pentru factorul de putere (cosfi) și curentul activ
• Afișaj inductiv / capacitiv de sarcină
• 2 limite / releu de ieșire
• Fiecare reglabil pentru min, max sau min/max cosfiitor, >
• x1 x1 cosfiitor activ, 2 x x1 cosfiitor și 1 x curent activ
• Afișaj curent scalabil (factor de conversie)
• Histerezis și întârziere de comutare reglabile
• Resetare automată sau oprire blocată
• Tercări de repornire programabile 0...10
• Activare automată prin curent (> 0,2A) sau prin semnal de pornire E2-li>
• Activare automată E2-li>
• (Strom) sau über Startsignal
• Întârzierea la pornire poate fi ajustată 0...99s
• Intrare curent max. 10A prin transformator de curent (sec. 5A) 999 A
• Rupere cablu în circuitul de măsurare a curentului
• Intrare termistor PTC cu detectie de scurtcircuit
• Carcasă distribuitor pentru montare pe panou 4TE, dimensiune față-spate 55mm
• Montare pe șină de 35mm sau șuruburi DIN5 standard EN 35 (opțional)
