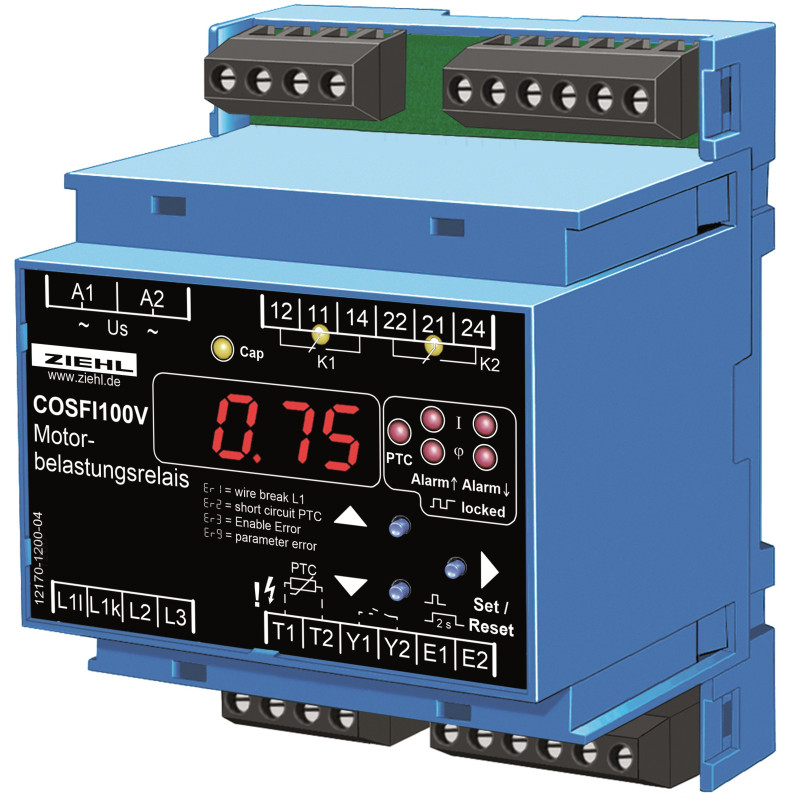

COSFI100V - Реле за натоварване на двигателя - P222534

Мониторите за натоварване на двигателя следят двигателите за претоварване и/или недостатъчно натоварване. Те просто се свързват към захранващата линия на двигателя и оценяват фазовия ъгъл между напрежението и тока на двигателя или, по избор, активния ток. Това улеснява наблюдението на задвижващите двигатели, което позволява например откриване на скъсване на клиновиден ремък или запушване на филтър или клапан.

Като релета за насочване на тока, те следят посоката на потока на тока към генераторите и дали токът се подава или консумира.

Цифровият дисплей и многото възможности за настройка позволяват оптимизиране на устройството за всяка задача. Разделителната способност на измервателния вход е 0,1 A. Когато използвате токов трансформатор, умножете това по фактора на трансформатора.

Приложение Cosfi / Активен ток

• Мониторинг на клиновиден ремък
• Мониторинг на вентилатор
• Мониторинг на помпа
• Транспортно оборудване (съобщение, ако ниското е твърде ниско)
• Бъркалки
• Износване мониторинг
• Износване на инструмента
• Защита от натоварване на двигатели, инсталации и задвижвания

Приложение за посока на тока

• Предупреждение или изключване, ако генераторът консумира, вместо да доставя ток

В двигател с променлив ток (индуктивен товар), токът следва фазовия ъгъл. Ако товарът намалява, той се увеличава, така че факторът на мощността (cosfi) намалява. Тази промяна на фазовия ъгъл е показател за промяната на натоварването на двигателя. Мониторът за натоварване на двигателя COSFI 100 V е подходящ за синусоидални сигнали за променлив ток.

• Цифрови дисплеи за фактора на мощността (cosfi) и активния ток
• Индикация за индуктивен / капацитивен товар
• 2 ограничения / изходно реле
• Всяко регулируемо за min, max или min/max
• Мониторинг на 2 x cosfi, 2 x активно ток или 1 x cosfi и 1 x активен ток
• Текущ дисплей с възможност за мащабиране (коефициент на преобразуване)
• Хистерезис и забавяне на превключване с възможност за регулиране
• Автоматично нулиране или заключено изключване
• Програмируеми опити за рестартиране 0…10
• Автоматично активиране чрез ток (> 0,2A) или чрез стартов сигнал (отворено) мостове E1 - E2)
• Auto-Enable (Strom) oder über Startsignal
• Закъснението при включване може да се регулира 0…99s
• Текущ вход макс. 10A през токов трансформатор (сек. 5A) 999 A
• Прекъсване на проводника във веригата за измерване на ток
• Вход за PTC термистор с детекция на късо съединение
• Корпус на разпределителя за монтаж на панел 4TE, размер отпред назад 55 mm
• Монтаж на 35 mm стандартна шина DIN EN 60715 или с винтове (по избор)
