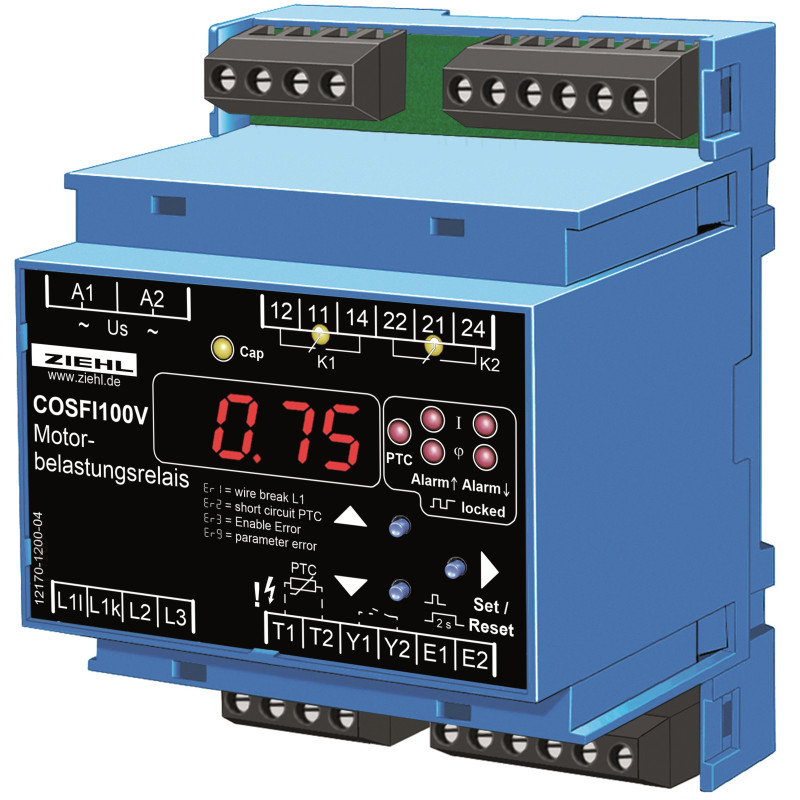

COSFI100V - Przekaźnik obciążenia silnika - P222534

Monitory obciążenia silnika monitorują silniki pod kątem przeciążenia i/lub niedociążenia. Są one po prostu podłączane do linii zasilającej silnika i analizują kąt fazowy między napięciem a prądem silnika lub, opcjonalnie, prądem czynnym. Ułatwia to monitorowanie silników napędowych, co pozwala na przykład wykryć zerwanie paska klinowego lub zablokowanie filtra lub zaworu.

Jako przekaźniki kierunkowe prądu, monitorują kierunek przepływu prądu do generatorów oraz to, czy prąd jest dostarczany, czy pobierany.

Cyfrowy wyświetlacz i liczne funkcje regulacji pozwalają zoptymalizować urządzenie do każdego zadania. Rozdzielczość wejścia pomiarowego wynosi 0,1 A. W przypadku stosowania przekładnika prądowego należy pomnożyć tę wartość przez współczynnik przekładnika.

Zastosowanie cos fi / prąd czynny

• Monitorowanie paska klinowego
• Monitorowanie wentylatora
• Monitorowanie pomp
• Urządzenia transportowe (komunikat, jeśli wartość jest zbyt niska)
• Mieszadła
• Monitorowanie zużycia
• Zużycie narzędzi
• Zabezpieczenie obciążenia silników, instalacji i napędów

Zastosowanie kierunku prądu

• Ostrzeżenie lub wyłączenie, jeśli generator pobiera prąd zamiast go dostarczać

W silniku prądu przemiennego (obciążenie indukcyjne) prąd płynie zgodnie z kątem fazowym. Jeśli obciążenie maleje, wzrasta, tak że współczynnik mocy (cos fi) maleje. Ta zmiana kąta fazowego jest wskaźnikiem zmiany obciążenia silnika. Monitor obciążenia silnika COSFI 100 V nadaje się do sinusoidalnych sygnałów prądu przemiennego.

• Cyfrowe wyświetlacze współczynnika mocy (cos φ) i prądu czynnego
• Wyświetlacz obciążenia indukcyjnego/pojemnościowego
• 2 limity/przekaźnik wyjściowy
• Każdy regulowany dla min., maks. lub min./maks.
• Monitorowanie 2 x cos φ, 2 x prądu czynnego lub 1 x cos φ i 1 x prądu czynnego
• Skalowalny wyświetlacz prądu (współczynnik przelicznika)
• Regulowana histereza i opóźnienie przełączania
• Automatyczne resetowanie lub blokowanie wyłączenia
• Programowalne próby ponownego uruchomienia 0…10
• Automatyczne włączanie za pomocą prądu (> 0,2 A) lub za pomocą sygnału startu (otwarte mostki E1 - E2)
• Automatyczne włączanie (Strom) lub ponad Sygnał startowy
• Opóźnienie włączania można regulować w zakresie 0–99 s
• Maks. prąd wejściowy 10 A przez przekładnik prądowy (sek. 5 A) 999 A
• Przerwanie przewodu w obwodzie pomiaru prądu
• Wejście termistora PTC z detekcją zwarcia
• Obudowa rozdzielacza do montażu panelowego 4TE, rozstaw od przodu do tyłu 55 mm
• Montaż na standardowej szynie DIN EN 60715 35 mm lub za pomocą śrub (opcjonalnie)
