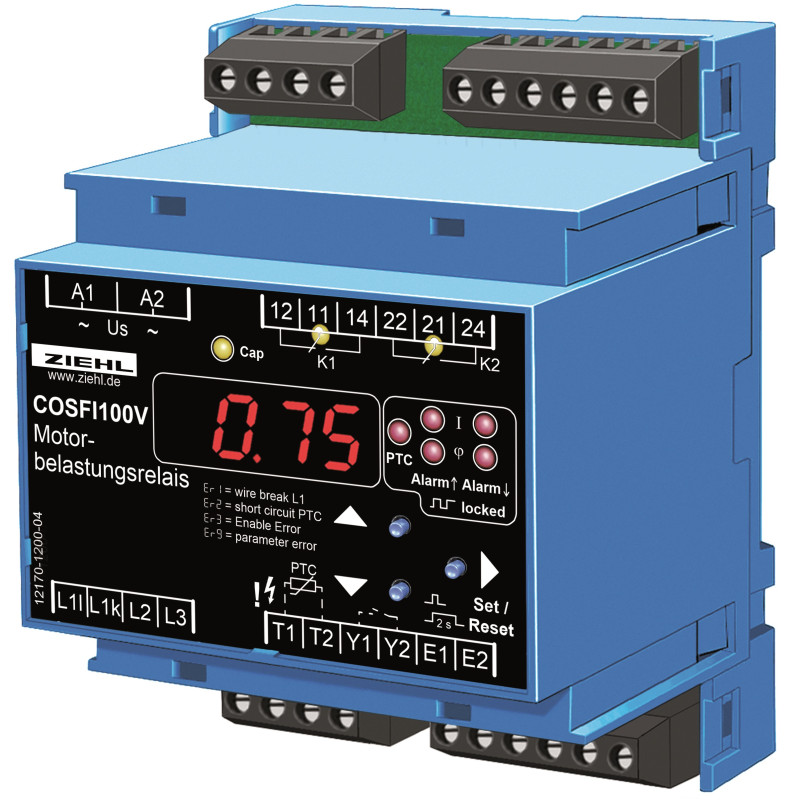

COSFI100V - Variklio apkrovos relė - P222534

Variklio apkrovos monitoriai stebi variklius dėl perkrovos ir (arba) per mažos apkrovos. Jie tiesiog prijungiami prie variklio maitinimo linijos ir įvertina fazės kampą tarp įtampos ir variklio srovės arba, pasirinktinai, aktyviosios srovės. Tai palengvina pavaros variklių stebėjimą, o tai leidžia, pavyzdžiui, aptikti trapecinio diržo trūkį arba filtro ar vožtuvo užsikimšimą.

Kaip srovės krypties relės stebi srovės srauto į generatorius kryptį ir ar srovė tiekiama, ar vartojama.

Skaitmeninis ekranas ir daugybė reguliavimo priemonių leidžia optimizuoti įrenginį kiekvienai užduočiai. Matavimo įvesties skiriamoji geba yra 0,1 A. Kai naudojate srovės transformatorių, padauginkite tai iš transformatoriaus koeficiento.

Cosfi taikymas / Aktyvi srovė

• V-diržo stebėjimas
• Ventiliatoriaus stebėjimas
• Siurblio stebėjimas
• Perdavimo įranga (pranešimas, jei žemas yra per mažas)
• Web. stebėjimas
• Įrankių nusidėvėjimas
• Variklių, įrenginių ir pavarų apsauga nuo apkrovų

Srovės krypties taikymas

• Įspėjimas arba išjungimas, jei generatorius vartoja, o ne tiekia srovę

Kintamosios srovės variklyje (indukcinė apkrova) srovė atitinka fazės kampą. Jei apkrova mažėja, ji didėja taip, kad mažėja galios koeficientas (cosfi). Šis fazės kampo pokytis yra variklio apkrovos pokyčio matuoklis. COSFI 100 V variklio apkrovos monitorius tinka sinusoidiniams kintamosios srovės signalams.

• Skaitmeniniai galios koeficiento (cosfi) ir aktyviosios srovės ekranai
• Indukcinės / talpinės apkrovos ekranas
• 2 ribos / išėjimo relė
• Kiekvienas reguliuojamas min., maks. arba cofitor
min/2xni Active. srovė arba 1 x cosfi ir 1 x aktyvi srovė
• Srovės ekranas keičiamas (keitiklio koeficientas)
• Reguliuojama histerezės ir perjungimo delsa
• Automatinis atstatymas arba užrakintas išjungimas
• Programuojami paleidimo bandymai 0…10
• Automatinis įjungimas per srovę (>) arba 0 paleidimo signalą (> E2)
• Automatinis įjungimas (Strom) arba über Startsignal
• Įjungimo delsą galima reguliuoti 0…99s.
• Srovės įvestis maks. 10A per srovės transformatorius (sek. 5A) 999 A
• Laido pertrauka srovės matavimo grandinėje
• PTC termistoriaus įvestis su trumpojo jungimo aptikimu
• Skirstytuvo korpusas, skirtas montuoti skydelyje 4TE, 55 mm dydis iš priekio į galą 55 mm varžtas.
• Tvirtinimas ant EN 360 mm standarto DIN5 (neprivaloma)
