Gyártó: ZIEHL

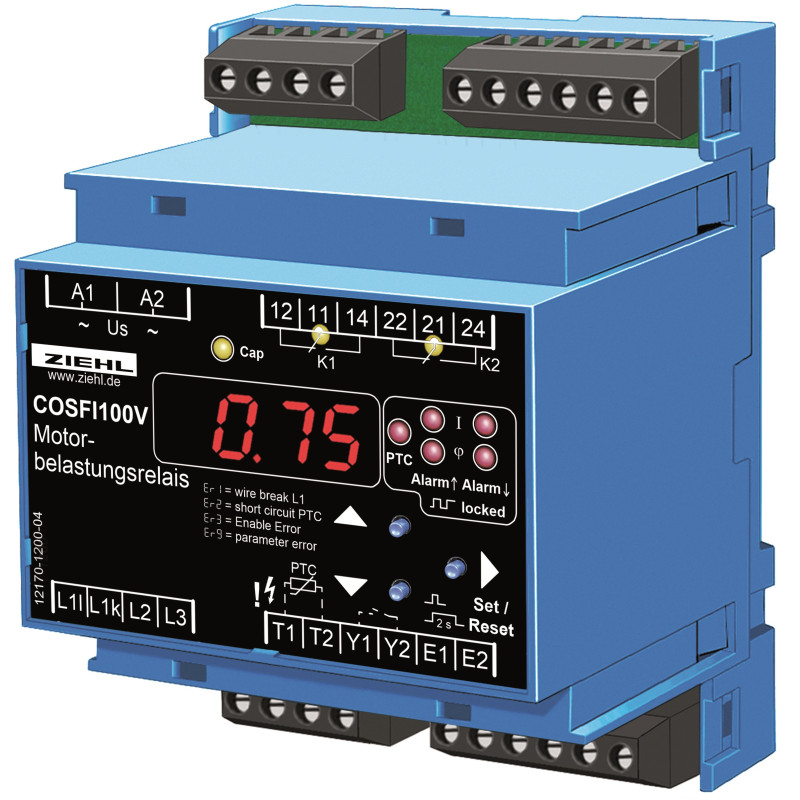

COSFI100V - Motorterhelés relé - P222534

  • P222534
  • Terméktípus IP00 motor, IP20 elektronika
  • Napięcie zasilania AC 230 V
  • Wykonanie IP55 / szereléstől és helyzettől függően
  • Certyfikat IP 30 (IP 44, konzollal és fedéllel)
  • Funkcja wyjścia Kimenetek/Relék
  • Wartość mierzona Alumíniumlapból készült betét, PP műanyaggal szórva

A motorterhelés-figyelők figyelik a motorok túlterhelését és/vagy alulterhelését. Egyszerűen be vannak kötve a motor tápvezetékébe, és kiértékelik a feszültség és a motoráram, vagy opcionálisan az aktív áram közötti fázisszöget. Ez megkönnyíti a hajtómotorok felügyeletét, amely lehetővé teszi például az ékszíjszakadás vagy egy szűrő vagy szelep eltömődésének észlelését.

Áramirányító relékként figyelik a generátorok áramának irányát, valamint azt, hogy áramot kapnak-e vagy fogyasztanak-e.

A digitális kijelző és számos beállítási lehetőség lehetővé teszi az eszköz optimalizálását az egyes feladatokhoz. A mérőbemenet felbontása 0,1 A. Áramváltó használatakor ezt meg kell szorozni a transzformátortényezővel.

Cosfi alkalmazás / Aktív áram

  • Ékszíj felügyelet
  • Ventilátor felügyelet
  • Szivattyúfigyelés
  • Szállítóberendezés (üzenet, ha az alacsony túl alacsony)
    • felügyelet
  • Szerszámkopás
  • Motorok, berendezések és hajtások terhelésvédelme

Áramirány-alkalmazás

  • Figyelmeztetés vagy leállítás, ha a generátor nem táplál áramot, hanem fogyaszt

A váltakozó áramú motorban (induktív terhelés) az áram a fázisszöget követi. Ha a terhelés csökken, akkor úgy nő, hogy a teljesítménytényező (cosfi) csökken. Ez a fázisszög változás a motor terhelésének változását mutatja. A COSFI 100 V-os motorterhelés-figyelő alkalmas szinuszos váltóáram jelek fogadására.

  • A teljesítménytényező (cosfi) és az aktív áram digitális kijelzői
  • Induktív / kapacitív terhelés kijelzése
  • 2 határérték / kimeneti relé
  • Mindegyik állítható min, max vagy cofi
    • min/2 x2ni aktív áram vagy 1 x cosfi és 1 x aktív áram
  • Skálázható áramkijelző (átalakító tényező)
  • Hiszterézis és kapcsolási késleltetés állítható
  • Automatikus alaphelyzetbe állítás vagy zárolt leállítás
  • Újraindítási kísérletek programozható 0…10
  • Automatikus engedélyezés áramerősségen (> 1o) vagy 0 hídon keresztül. E2)
  • Automatikus engedélyezés (Strom) vagy über Indítójel
  • A bekapcsolási késleltetés 0…99s között állítható.
  • Az árambemenet max. 10A átmenő áramváltó (sec. 5A) 999 A
  • Vezetékszakadás az árammérő áramkörben
  • PTC termisztor bemenet rövidzárlat-érzékeléssel
  • Elosztóház panelre szereléshez 4TE, elöl-hátul 55 mm-es csavarméret
  • Rögzítés EN5 szabványú 360 mm-es vagy DIN5-re (nem kötelező)
