Производитель: ZIEHL

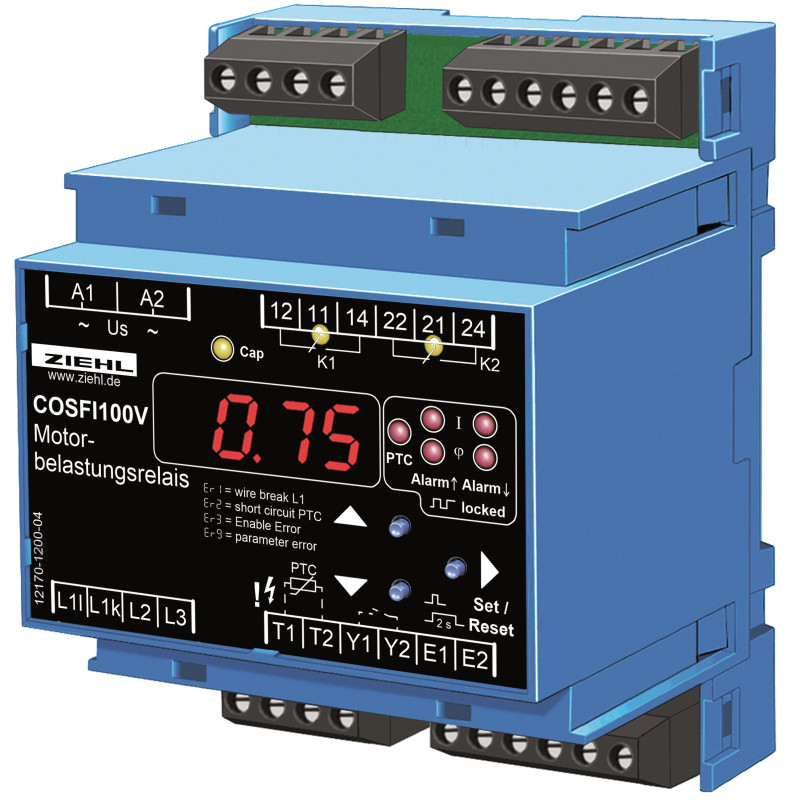

COSFI100V - Реле нагрузки двигателя - P222534

  • P222534
  • Тип продукта Двигатель IP00, электроника IP20
  • Напряжение питания AC 230 V
  • Исполнение IP55 / в зависимости от крепления и положения
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)
  • Выходная функция Выходы/реле
  • Измеренное значение Вставка из алюминиевого листа, покрытого полипропиленом

Мониторы нагрузки двигателя контролируют перегрузку и/или недогрузку двигателя. Они просто подключаются к линии питания двигателя и оценивают фазовый угол между напряжением и током двигателя или, опционально, активным током. Это облегчает мониторинг приводных двигателей, например, позволяет обнаружить обрыв клинового ремня или засорение фильтра или клапана.

Как реле направления тока, они контролируют направление тока, подаваемого на генераторы, а также подачу или потребление тока.

Цифровой дисплей и множество возможностей настройки позволяют оптимизировать устройство для каждой задачи. Разрешение измерительного входа составляет 0,1 А. При использовании трансформатора тока умножьте это на коэффициент трансформатора.

Применение Cosfi / Активный ток

  • Мониторинг клинового ремня
  • Мониторинг вентилятора
  • Мониторинг насоса
  • Конвейерное оборудование (сообщение, если низкий слишком низкий)
  • Мешалки
  • Мониторинг износа
  • Износ инструмента
  • Защита нагрузки двигателей, установок и приводов

Применение направления тока

  • Предупреждение или отключение, если генератор потребляет вместо того, чтобы поставлять ток

В двигателе переменного тока (индуктивная нагрузка) ток следует фазовому углу. Если нагрузка уменьшается, он увеличивается, так что коэффициент мощности (cosfi) уменьшается. Это изменение фазового угла является показателем изменения нагрузки на двигатель. Монитор нагрузки двигателя COSFI 100 В подходит для синусоидальных сигналов переменного тока.

  • Цифровые дисплеи для отображения коэффициента мощности (cosfi) и активного тока
  • Отображение индуктивной/емкостной нагрузки
  • 2 предела/выходное реле
  • Каждый настраивается на мин., макс. или мин./макс.
  • Мониторинг 2 x cosfi, 2 x активного тока или 1 x cosfi и 1 x активного тока
  • Масштабируемое отображение тока (коэффициент преобразования)
  • Регулировка гистерезиса и задержки переключения
  • Автоматический сброс или блокировка выключения
  • Программируемое количество попыток повторного запуска 0…10
  • Автоматическое включение по току (> 0,2 А) или по сигналу запуска (разомкнутые мосты E1 - E2)
  • Автоматическое включение (Strom) или über Стартовый сигнал
  • Задержка включения регулируется от 0 до 99 с
  • Входной ток макс. 10 А через трансформатор тока (вторичный 5 А) 999 А
  • Обрыв провода в цепи измерения тока
  • Вход терморезистора PTC с обнаружением короткого замыкания
  • Корпус распределителя для монтажа на панель 4TE, размер «фронт-зад» 55 мм
  • Монтаж на стандартную рейку DIN EN 60715 шириной 35 мм или с помощью винтов (опционально)
