Výrobce: ZIEHL

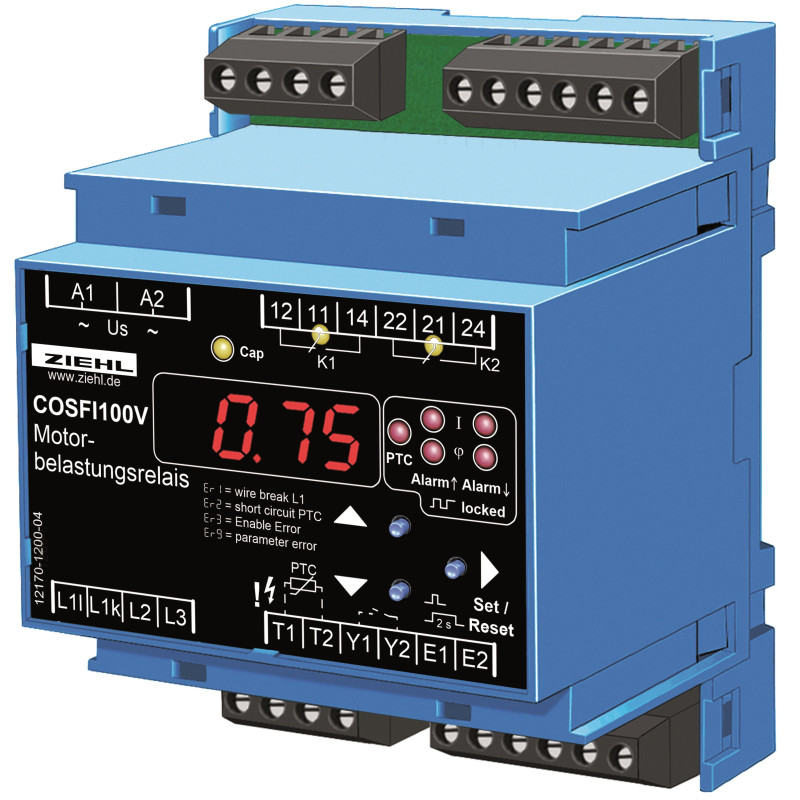

COSFI100V - Relé zatížení motoru - P222534

  • P222534
  • Typ produktu Motor IP00, elektronika IP20
  • Napájecí napětí AC 230 V
  • Provedení IP55 / v závislosti na montáži a poloze
  • Osvědčení IP 30 (IP 44, s držákem a krytem)
  • Výstupní funkce Výstupy/relé
  • Naměřená hodnota Vložka z hliníkového plechu, stříkaná PP plastem

Monitory zatížení motoru monitorují přetížení a/nebo nedostatečné zatížení motorů. Jednoduše se zapojí do napájecího vedení motoru a vyhodnocují fázový úhel mezi napětím a proudem motoru nebo volitelně aktivním proudem. To usnadňuje monitorování hnacích motorů, což umožňuje například detekovat přerušení klínového řemene nebo ucpání filtru nebo ventilu.

Jako proudová směrová relé sledují směr toku proudu do generátorů a zda je proud dodáván nebo spotřebováván.

Digitální displej a mnoho možností nastavení umožňují optimalizaci zařízení pro každý úkol. Rozlišení měřicího vstupu je 0,1 A. Při použití proudového transformátoru toto vynásobte faktorem transformátoru.

Aplikace Cosfi / Aktivní proud

  • Monitorování klínových řemenů
  • Monitorování ventilátorů
  • Monitorování čerpadel
  • Dopravní zařízení (hlášení, pokud je nízký stav příliš nízký)
  • To
  • We
  • WeSti opotřebení
  • Ochrana před zátěží motorů, zařízení a pohonů

Aplikace směru proudu

  • Výstraha nebo vypnutí, pokud generátor místo dodává proud spotřebovává

V motoru na střídavý proud (indukční zátěž) proud sleduje fázový úhel. Pokud se zatížení snižuje, zvyšuje se tak, že se snižuje účiník (cosfi). Tato změna fázového úhlu je měřítkem změny zatížení motoru. Monitor zatížení motoru COSFI 100 V je vhodný pro sinusové signály střídavého proudu.

  • Digitální zobrazení účiníku (cosfi) a aktivního proudu
  • Zobrazení indukčního / kapacitního zatížení
  • 2 limity / výstupní relé
  • Každý nastavitelný na min, max nebo min/max proud nebo 2 x2 x2 cosfi cosfi a 1 x aktivní proud
  • Zobrazení proudu lze škálovat (faktor převodníku)
  • Nastavitelná hystereze a spínací zpoždění
  • Automatický reset nebo uzamčené vypnutí
  • Pokusy o restartování programovatelné 0…10
  • Automatické zapnutí pomocí proudu (> 0,2A) nebo pomocí signálu E-Enli (Spuštění E2) (Streamopen bridge) nebo přes Startsignal
  • Zpoždění zapnutí lze nastavit 0…99s
  • Proudový vstup max. 10A přes proudový transformátor (sek. 5A) 999 A
  • Přerušení vodiče v obvodu měření proudu
  • Termistorový vstup PTC s detekcí zkratu
  • Pouzdro rozdělovače pro montáž na panel 4TE, šrouby zepředu dozadu 55 mm
  • Montáž na 35 mm (standardní lištu 35 mm)><5 DIN/EN 6
