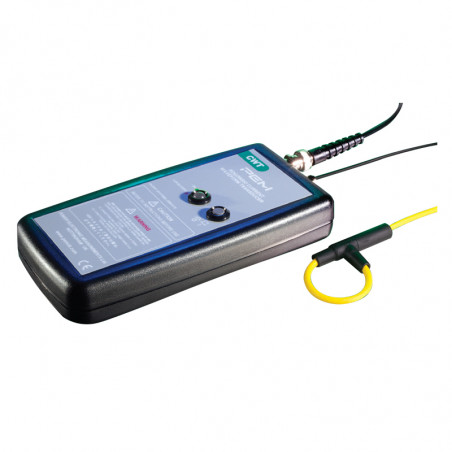

СЕРИЯ CWT mini HF

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: PEM

Seria CWT Mini50HF

Серия CWT mini HF е предназначена за измерване на променливи токове в широк измервателен диапазон и голяма честотна лента. Вариантът HF предлага разширен измервателен диапазон за високи честоти. Версията MINI има малко сечение на намотката и малък диаметър, което я прави идеална за измерване на ток в труднодостъпни места на електрическата верига. Изходното напрежение, изведено чрез BNC конектор, позволява директно свързване към осцилоскоп или друго записващо устройство.

Ключови характеристики

Работа с бързо нарастващи сигнали
Способност за работа при бързи промени на сигнала: време на нарастване: 12,5 ns.		 Номинални токове
Номинални токове от 30 A до 30 kA (пикови стойности).

Широка честотна лента
Моделите покриват диапазон до 50 MHz.

 Тънки намотки и висока изолация
Тънки намотки с напречно сечение 3,5 mm за 2 kV изолация и 4,5 mm за 5 kV изолация (пикова стойност).
Възможност за избор на дължина на кабела
Предлагат се по-дълги кабели от стандартните 1 m – по заявка.		 Дължина на намотката по поръчка
По заявка се предлагат намотки с дължина, по-голяма от стандартните 100 mm и 200 mm.


Приложения

  • Превключващи форми на вълните на полупроводникови компоненти.
  • Превключващи токови форми на вълните в силови електронни схеми, напр.:
  • MOSFET или IGBT дори в корпуси, малки като TO-247. Измерване на загубите на мощност в полупроводници.
  • Мониторинг на токове в малки индуктори, кондензатори, демпферни вериги и др.
  • Измерване на малки променливи токове в присъствието на големи постоянни токове (напр. мониторинг на пулсациите на кондензатора).
  • Измерване на високочестотни синусоидални, импулсни или преходни токове в приложения от мрежова честота до радиочестотен (RF) диапазон.


Съответства на стандарти

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технически параметри

Изход ±6V за максимална пикова стойност на тока при R>100kΩ (препоръчителен вход на осцилоскопа R=1MΩ)
Точност

Калибриран до ±0,2% от показанието при центриране на проводника в контура на намотката на Роговски.
Позиция на проводника в намотката (за проводник с диаметър 2 mm) – обикновено ±2% от показанието.
Позиция на проводника в намотката (за проводник с диаметър 10 mm) – обикновено ±1% от показанието.
Линейност до амплитудата на тока ±0,05% от отчитането
DC отместване Максимално ±3mV за T=25°C
Температура Намотка и кабел: -40…125°C, интегратор: 0…40°C
Напрежение на намотката

2 kV (пикова стойност) – намотка с дебелина 3,5 mm.
5 kV (пикова стойност) – намотка с дебелина 4,5 mm.
Обиколка на намотката 100, 200 mm – по заявка са възможни по-големи размери
Захранване

B - стандартно: 4 x AA 1,5V алкални батерии, типично време на работа 25 часа
R – презареждаеми: 4x AA 1,2 NiMH батерии, типичен живот 10 часа, възможно външно зареждане
Изход BNC



Модел Чувствителност
(mV/A)		 Макс. ток
(A)		 Максимален шум
(mVp-p)		 Отклонение*
(%/ms)		 Ширина на лентата LF
(-3dB)(Hz)		 Максимален ток на
нарастване di/dt
(kA/μs)		 Ширина на лентата
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Процентен спад на изходния сигнал при правоъгълна форма на вълната
