SERIA CWT Mini i CWT MiniHF
SERIA CWT Mini i CWT MiniHF

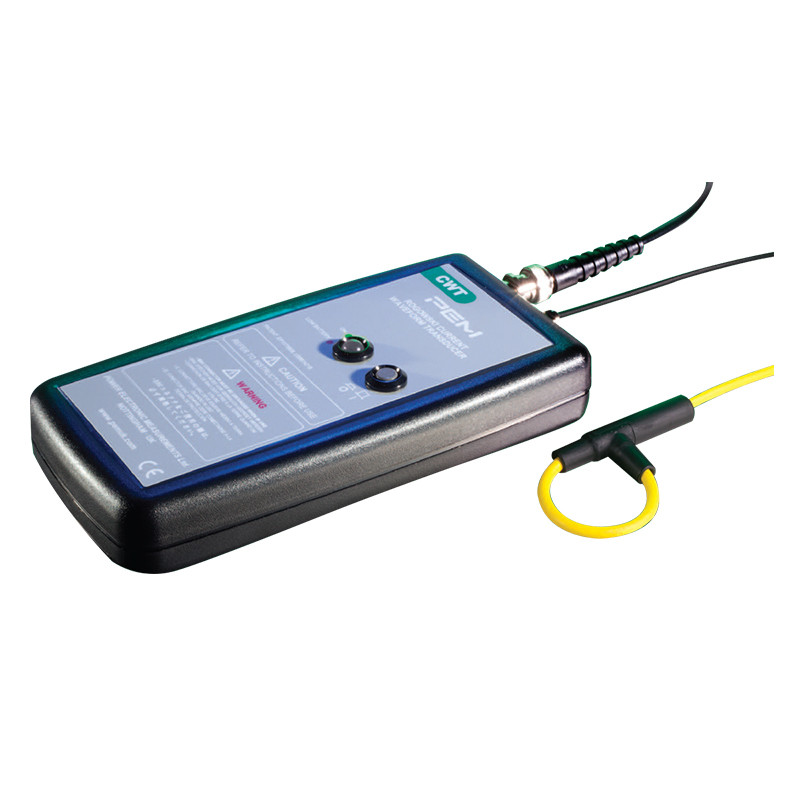

CWT mini HF SZÉRIA

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: PEM

Seria CWT Mini50HF

A CWT mini HF sorozat váltóáramok mérésére szolgál széles mérési tartományban és nagy frekvenciasávban. A HF változat kiterjesztett mérési tartományt kínál magas frekvenciákhoz. A MINI verzió kis tekercskeresztmetszettel és kis átmérővel rendelkezik, ami ideálissá teszi az árammérést nehezen hozzáférhető elektromos áramköri helyeken. A BNC csatlakozón keresztül kivezetett feszültségkimenet lehetővé teszi az oszcilloszkóphoz vagy más rögzítőeszközhöz való közvetlen csatlakozást.

Főbb jellemzők

Gyorsan emelkedő jelekkel való működés
Képesség a gyors jelváltozások kezelésére: emelkedési idő: 12,5 ns.		 Névleges áramok
Névleges áramok 30 A-től 30 kA-ig (csúcsértékek).

Széles frekvenciasáv
A modellek akár 50 MHz-es tartományt is lefednek.

 Vékony tekercsek és magas szigetelés
Vékony tekercsek 3,5 mm átmérőjű keresztmetszettel 2 kV szigeteléshez és 4,5 mm átmérőjű keresztmetszettel 5 kV szigeteléshez (csúcsérték).
Kábelhossz testreszabási lehetőség
A standard 1 m-nél hosszabb kábelek is elérhetők – kérésre.		 Egyedi tekercshossz
A standard 100 mm és 200 mm-nél hosszabb tekercsek kérésre kaphatók.


Alkalmazások

  • Félvezető alkatrészek kapcsolási hullámformái.
  • Kapcsolóáram-hullámformák teljesítményelektronikai áramkörökben, pl.:
  • MOSFET vagy IGBT még olyan kis tokozásokban is, mint a TO-247. Teljesítményveszteségek mérése félvezetőknél.
  • Áramok monitorozása kis induktorokban, kondenzátorokban, csillapító áramkörökben stb.
  • Kis váltóáramok mérése nagy egyenáramok jelenlétében (pl. kondenzátor hullámzásának monitorozása).
  • Nagyfrekvenciás szinuszos, impulzusos vagy tranziens áramok mérése a hálózati frekvenciától a rádiófrekvenciás (RF) tartományig terjedő alkalmazásokban.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Műszaki paraméterek

Kimenet ±6V max. csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
Pontosság

Kalibrálva ±0,2%-os leolvasási pontosságra a vezető Rogowski tekercs hurokjában való középpontozás esetén.
A vezető pozíciója a tekercsben (2 mm átmérőjű vezető esetén) – jellemzően ±2%-os leolvasási eltérés.
A vezető pozíciója a tekercsben (10 mm átmérőjű vezető esetén) – jellemzően ±1%-os leolvasási eltérés.
Linearitás áramerősségig ±0,05% leolvasás
DC eltolás Maximum ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -40…125°C, integrátor: 0…40°C
Tekercsfeszültség

2 kV (csúcsérték) – 3,5 mm vastag tekercs.
5 kV (csúcsérték) – 4,5 mm vastag tekercs.
Tekercs kerülete 100, 200 mm – kérésre nagyobb méretek is lehetségesek
Tápellátás

B - standard: 4 x AA 1,5V alkáli elem, tipikus üzemidő 25 óra
R – újratölthető: 4x AA 1,2 NiMH elem, tipikus élettartam 10 óra, külső töltési lehetőség
Kimenet BNC



Modell Érzékenység
(mV/A)		 Max áram
(A)		 Maximális zaj
(mVp-p)		 Ejtés*
(%/ms)		 LF sávszélesség
(-3dB)(Hz)		 Maximális di/dt áram
(kA/μs)		 Sávszélesség
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - A kimeneti jel százalékos esése négyszögjelnél
