Producător: PEM

Seria CWT Mini50HF

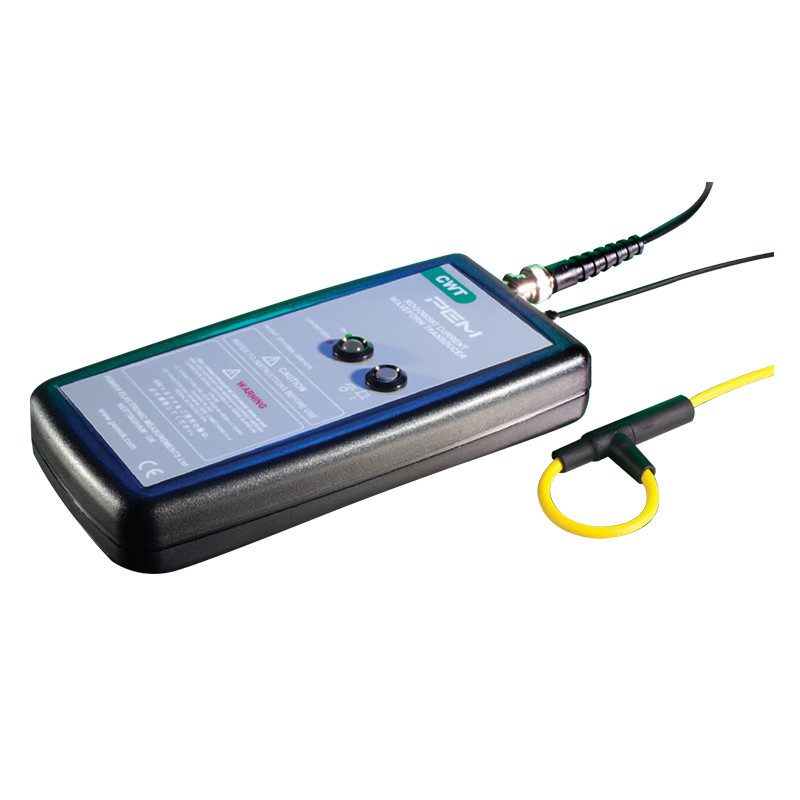

Seria CWT mini HF este proiectată pentru măsurarea curenților alternativi într-un domeniu larg de măsurare și o bandă largă de frecvențe transmise. Varianta HF oferă un domeniu de măsurare extins pentru frecvențe înalte. Versiunea MINI are o secțiune transversală mică a bobinei și un diametru redus, ceea ce o face ideală pentru măsurarea curentului în locuri greu accesibile ale circuitului electric. Ieșirea de tensiune, realizată cu ajutorul unui conector BNC, permite conectarea directă la un osciloscop sau la un alt dispozitiv de înregistrare.

Caracteristici cheie

Operare cu semnale cu creștere rapidă
Capacitatea de a funcționa la schimbări rapide ale semnalului: timp de creștere: 12,5 ns.		 Curenți nominali
Curenți nominali de la 30 A la 30 kA (valori de vârf).

Lățime de bandă largă
Modelele acoperă un domeniu de până la 50 MHz.

 Bobine subțiri și izolație înaltă
Bobine subțiri cu un diametru transversal de 3,5 mm pentru izolație de 2 kV și 4,5 mm pentru bobine cu izolație de 5 kV (valoare de vârf).
Posibilitatea de a alege lungimea cablului
Sunt disponibile cabluri mai lungi decât cele standard de 1 m – la cerere.		 Lungimea bobinei la comandă
La cerere sunt disponibile bobine cu lungime mai mare decât cele standard de 100 mm și 200 mm.


Aplicații

  • Forme de undă de comutare ale componentelor semiconductoare.
  • Forme de undă de curent de comutare în circuitele electronice de putere, de exemplu:
  • MOSFET sau IGBT chiar și în capsule la fel de mici ca TO-247. Măsurarea pierderilor de putere în semiconductori.
  • Monitorizarea curenților în inductoare mici, condensatoare, circuite de amortizare etc.
  • Măsurarea curenților AC mici în prezența curenților DC mari (de exemplu, monitorizarea ondulației condensatorului).
  • Măsurarea curenților sinusoidali de înaltă frecvență, pulsați sau tranzitorii în aplicații de la frecvența rețelei până la domeniul de radiofrecvență (RF).


Respectă standardele

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parametri tehnici

Ieșire ±6V pentru valoarea de vârf a curentului max. pentru R>100kΩ (intrare osciloscop R=1MΩ recomandată)
Precizie

Calibrat la ±0,2% din indicație când conductorul este centrat în bucla bobinei Rogowski.
Poziția conductorului în bobină (pentru un conductor cu diametrul de 2 mm) – tipic ±2% din indicație.
Poziția conductorului în bobină (pentru un conductor cu diametrul de 10 mm) – tipic ±1% din indicație.
Liniaritate până la amplitudinea curentului ±0,05% din citire
Offset DC Maxim ±3mV pentru T=25°C
Temperatura Bobina și cablul: -40…125°C, integrator: 0…40°C
Tensiunea bobinei

2 kV (valoare de vârf) – bobină cu grosimea de 3,5 mm.
5 kV (valoare de vârf) – bobină cu grosimea de 4,5 mm.
Circumferința bobinei 100, 200 mm – la cerere sunt posibile dimensiuni mai mari
Alimentare

B - standard: baterii alcaline 4 x AA 1.5V, timp tipic de funcționare 25h
R – reîncărcabile: baterii 4x AA 1.2 NiMH, durată tipică de viață 10h, posibilitate de încărcare externă
Ieșire BNC



Model Sensibilitate
(mV/A)		 Curent max.
(A)		 Zgomot maxim
(mVp-p)		 Cădere*
(%/ms)		 Lățime de bandă LF
(-3dB)(Hz)		 Curent maxim de creștere di/dt
(kA/μs)		 Lățime de bandă
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Scăderea procentuală a semnalului de ieșire pentru o formă de undă pătrată

mai puțin
