Производител: ZIEHL

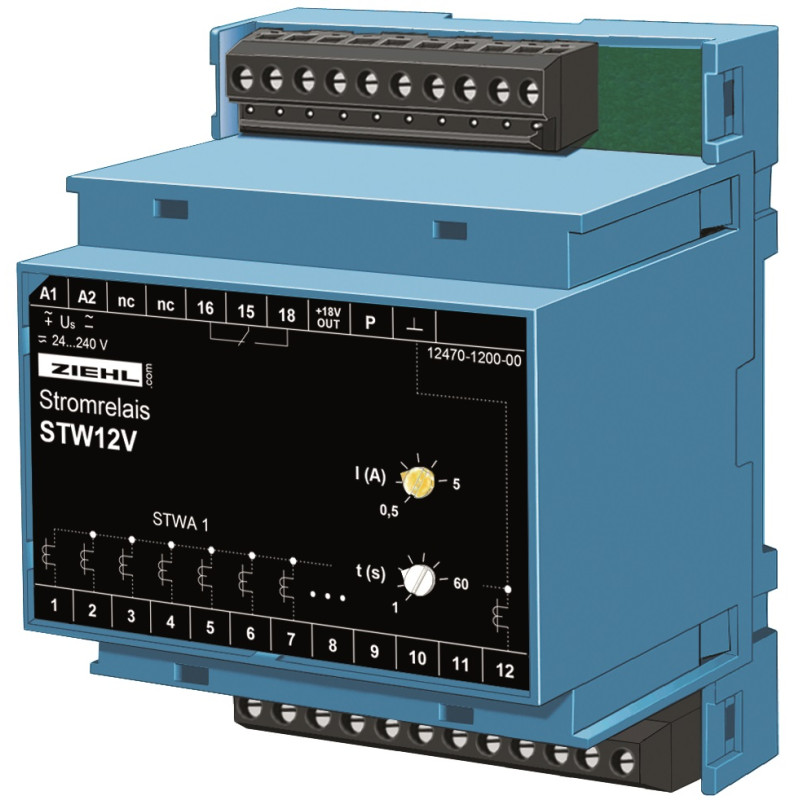

STW12V - Токово реле - S225519

  • S225519
  • Вид продукт Мотор IP00, електроника IP20 / в зависимост от монтажа и позицията
  • Напрежение на захранване AC/DC 24 - 240 V
  • Изпълнение Специфични за клиента / IP 6K9K
  • Сертификат IP 30 (IP 44, със скоба и капак)
  • Изходна функция Изходи/Релета
  • Измерена стойност PA материал, подсилен със стъклени влакна.

Основната функция на устройството е да открие дали тече ток в захранващата линия на една от няколко дървообработващи машини. Ако се установи протичане на ток, устройството включва смукателна система. Когато последната машина бъде изключена, устройството спира системата за извличане след закъснение.

Токови релета при оценка на ИЛИ с 12 входа, проектирани напр. за управление на смукателни инсталации в индустрията за обработка на дървесина и пластмаси.

Записването на тока се извършва с токови трансформатори тип STWA 1, токови сензори S 1 (също и DC) или безпотенциални контакти. Когато има променлив ток, по-висок от зададената стойност на реакция (диапазон на настройка 0,5 - 5A) през поне един от свързаните трансформатори, интегрираното реле (1 NO) се задейства. Ако всички наблюдавани вериги са изключени или токът падне под зададената стойност на отговор с прибл. 0,3 A, изходното реле се освобождава след зададеното времезакъснение (1 - 60).

Поради регулируемата стойност на отговора, потребителят може да разреши по-ниски токове, без да освобождава превключвателите. Така, например, една машина може да бъде включена, за да се коригират нейните електронни настройки (слаб ток чрез трансформатори). STW ще се включи само когато главният двигател е пуснат в действие (висок ток). Благодарение на регулируемото закъснение при изключване е възможно лесно регулиране на последващото включване.

  • Мониторинг на ток до 12 тока
  • Входове за токови трансформатори STWA 1, токови сензори S1 или безпотенциални контакти
  • Регулируема точка на превключване 0,5 - 5 A
  • Регулируемо забавяне на изключване (1 - 60 s)
  • Plug-in клеми
  • Универсално захранващо напрежение AC/DC 24-240 V
  • Корпус за монтиране в разпределителни шкафове или кутии с предпазители, 70 mm широк, монтажна височина 55 mm

Приложение

Мониторите за ток ZIEHL в OR-вериги могат да се използват особено при прах, дим и газовете се генерират от различни електрически устройства и когато те трябва да бъдат извлечени от централна смукателна система. Благодарение на интегрираното време на забавяне последващото засмукване се контролира.
