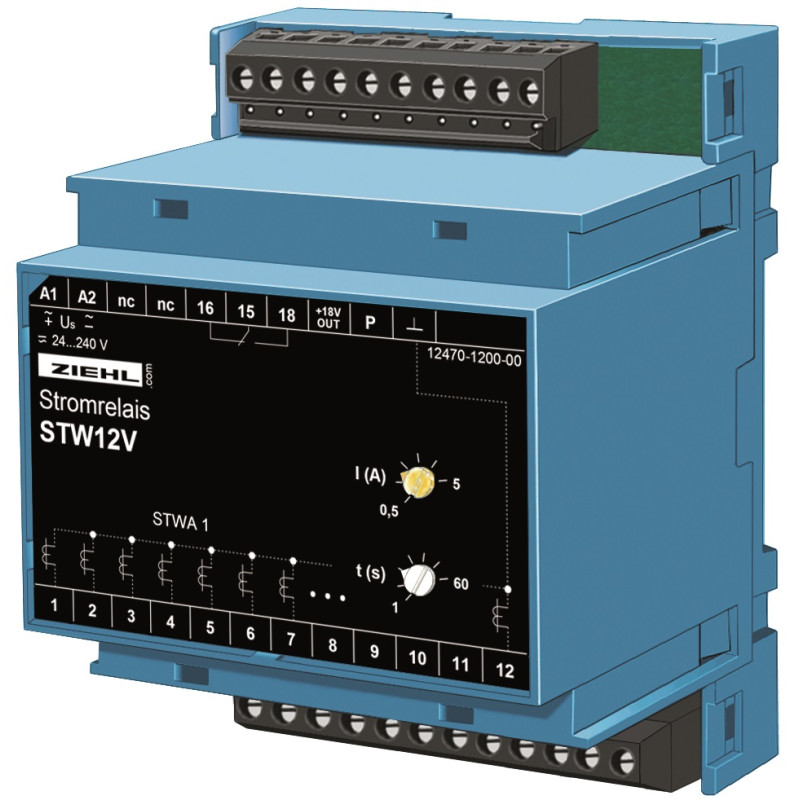

STW12V - Relais de courant - S225519

La fonction de base de l'appareil est de détecter si un courant circule dans la conduite d'alimentation d'une des nombreuses machines à bois. Si un flux de courant est détecté, l'appareil active un système d'aspiration. Lorsque la dernière machine est arrêtée, l'appareil arrête le système d'extraction après un certain temps.

Relais de courant en exploitation OU avec 12 entrées, conçus par exemple pour la commande d'installations d'aspiration dans l'industrie de transformation du bois et des matières plastiques.

L'enregistrement du courant est effectué avec des transformateurs de courant de type STWA 1, des capteurs de courant S 1 (également CC) ou des contacts libres de potentiel.  Lorsqu'un courant alternatif supérieur à la valeur de réponse réglée (plage de réglage 0,5 - 5 A) traverse au moins un des transformateurs connectés, le relais intégré (1 NO) se déclenche. Si tous les circuits surveillés sont désactivés ou si le courant chute en dessous de la valeur de réponse réglée d'environ 0,3 A, le relais de sortie se déclenche après la temporisation réglée (1 - 60).

Grâce à la valeur de réponse réglable, l'utilisateur peut autoriser des courants plus faibles sans déclencher les commutations.  Ainsi, par exemple, une machine peut être mise en marche afin d'ajuster ses réglages électroniques (faible courant via des transformateurs).  Le STW ne s'enclenche que lorsque le moteur principal a été mis en service (courant élevé). Grâce à la temporisation de coupure réglable, le réglage de la temporisation de coupure est simple.

• Surveillance de courant jusqu'à 12 courants
• Entrées pour transformateurs de courant STWA 1, capteurs de courant S1 ou contacts secs
• Point de commutation réglable 0,5 - 5 A
• Temporisation de coupure réglable (1 - 60 s)
• Bornes enfichables
• Tension d'alimentation universelle AC/DC 24-240 V
• Boîtier pour montage dans des armoires de distribution ou des coffrets à fusibles, largeur 70 mm, hauteur de montage 55 mm

Domaine d'application

Les contrôleurs de courant ZIEHL en circuit opératoire peuvent être utilisés notamment lorsque des poussières, des fumées et des gaz sont générés par divers appareils électriques et doivent être aspirés par un système d'aspiration centralisé. La temporisation intégrée permet de contrôler la temporisation de coupure.
