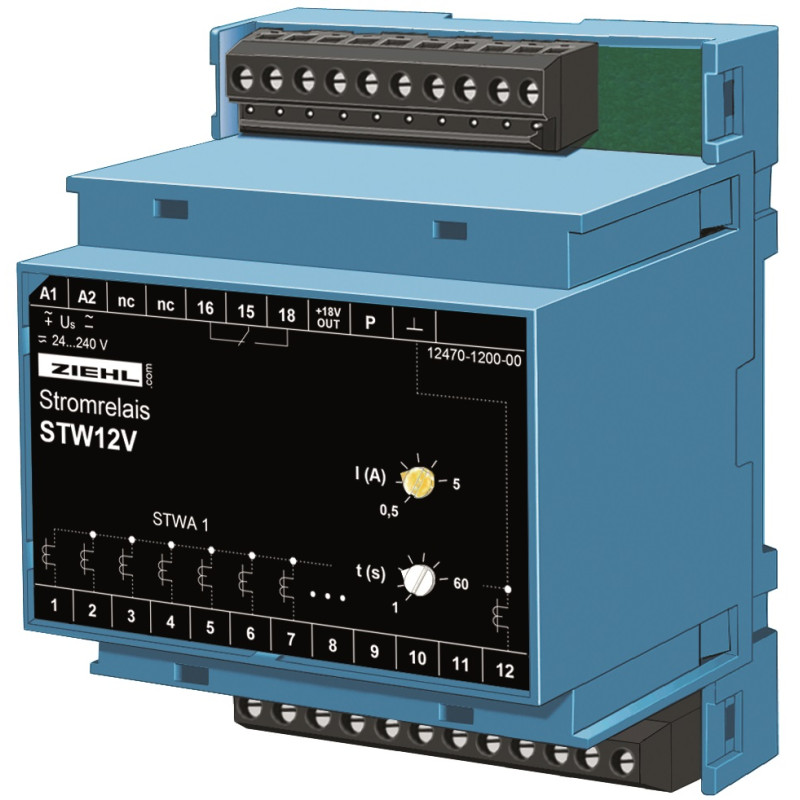

STW12V - Áram relé - S225519

A készülék alapvető funkciója annak észlelése, hogy folyik-e áram a famegmunkáló gépek valamelyikének tápvezetékében. Ha áramáramlást észlel, a készülék bekapcsol egy szívórendszert. Amikor az utolsó gépet kikapcsolják, a készülék késleltetés után leállítja az elszívó rendszert.

Az áramrelék VAGY kiértékelésben 12 bemenettel, pl. szívóberendezések vezérléséhez a fa- és műanyagiparban.

Az áramfelvétel STWA 1 típusú áramváltókkal, S 1 áramérzékelőkkel (egyenáram is) vagy potenciálmentes érintkezőkkel történik. Ha legalább az egyik csatlakoztatott transzformátoron a beállított válaszértéknél nagyobb váltóáram van (0,5-5 A beállítási tartomány), az integrált relé (1 NO) felveszi. Ha minden felügyelt áramkör ki van kapcsolva, vagy az áram kb. a beállított válaszérték alá esik. 0,3 A, a kimeneti relé a beállított időkésleltetés (1 - 60) után old.

A beállítható válaszértéknek köszönhetően a felhasználó alacsonyabb áramerősséget engedélyezhet anélkül, hogy elengedné a kapcsolásokat. Így például egy gépet be lehet kapcsolni, hogy módosítsa az elektronikus beállításait (alacsony áramerősség transzformátorokon keresztül). Az STW csak akkor kapcsol be, ha a főmotort üzembe helyezték (nagy áramerősség). Az állítható kikapcsolási késleltetésnek köszönhetően a bekapcsolás egyszerű beállítása lehetséges.

• Akár 12 áram áramfelügyelete
• Bemenetek STWA 1 áramváltókhoz, S1 áramérzékelők vagy potenciálmentes érintkezők
• Állítható kapcsolási pont 0,5 - 5 A
• Állítható 1 - 6 kikapcsolási késleltetés s)
• Dug-in terminálok
• Univerzális tápfeszültség AC/DC 24-240 V
• Kapcsolószekrénybe vagy biztosítékdobozba szerelhető ház, 70 mm széles, szerelési magasság 55 mm

Alkalmazási terület

Ahol poráram és monitorok használhatók ZORfu-ban A gázokat különféle elektromos berendezések állítják elő, és ahol ezeket központi szívórendszerrel kell elszívni. Az integrált késleltetési időnek köszönhetően a szívás követése vezérelt.
