Základní funkcí zařízení je detekovat, zda v přívodním potrubí jednoho z několika dřevoobráběcích strojů teče proud. Pokud je detekován průtok proudu, zařízení zapne sací systém. Po vypnutí posledního stroje zařízení po prodlevě zastaví extrakční systém.

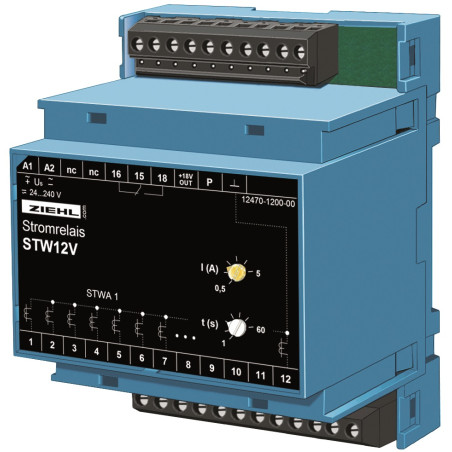

Proudové relé ve vyhodnocení OR s 12 vstupy, navrženými např. pro ovládání odsávacích zařízení v průmyslu zpracování dřeva a plastů.

Záznam proudu se provádí proudovými transformátory typu STWA 1, proudovými snímači S 1 (stejně jako DC) nebo bezpotenciálovými kontakty. Pokud alespoň jedním z připojených transformátorů prochází střídavý proud vyšší než nastavená hodnota odezvy (rozsah nastavení 0,5 – 5 A), sepne integrované relé (1 NO). Pokud jsou všechny monitorované okruhy vypnuty nebo proud klesne pod nastavenou hodnotu odezvy o cca. 0,3 A, výstupní relé sepne po nastavené době zpoždění (1 - 60).

Vzhledem k nastavitelné hodnotě odezvy může uživatel povolit nižší proudy bez uvolnění spínačů. Lze tak například zapnout stroj, aby bylo možné upravit jeho elektronické nastavení (nízký proud přes transformátory). STW se zapne až po uvedení hlavního motoru do provozu (vysoký proud). Díky nastavitelnému zpoždění vypnutí je možné snadné nastavení náběhu.

• Sledování proudu až 12 proudů
• Vstupy pro proudové transformátory STWA 1, proudové snímače S1 nebo bezpotenciálové kontakty
• Nastavitelný spínací bod 0,5 - 5 A
• Nastavitelné zpoždění vypnutí 6-0 slu>1 - lig svorky
• Univerzální napájecí napětí AC/DC 24-240 V
• Pouzdro pro montáž do rozváděčových skříní nebo pojistkových skříní, šířka 70 mm, montážní výška 55 mm

Použití

Proudové monitory ZIEHL v OR-obvodech mohou být používány a kde mohou být těmito elektrickými zařízeními odsávány různé plyny a kde dochází ke vzniku plynů a prachu centrální sací systém. Díky integrovanému zpoždění je pokračování sání řízeno.
