Producent: ZIEHL

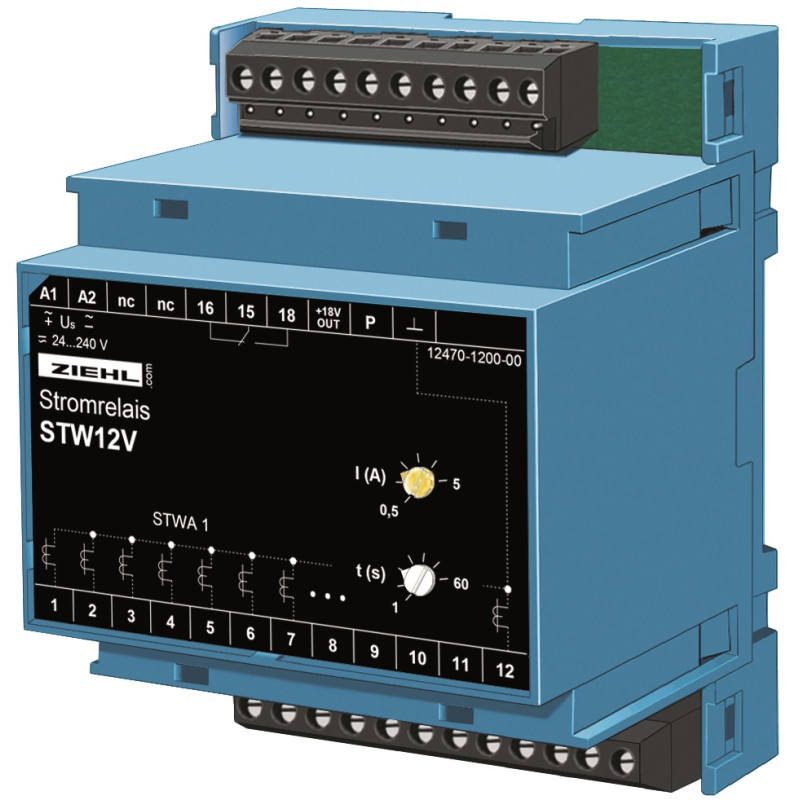

STW12V - Реле струму - S225519

  • S225519
  • Тип продукту Двигун IP00, електроніка IP20 / залежно від монтажу та положення
  • Напруга живлення AC/DC 24 - 240 V
  • Виконання Замовник / IP 6K9K
  • Сертифікат IP 30 (IP 44, з кронштейном і кришкою)
  • Вихідна функція Виходи/реле
  • Виміряна величина Матеріал PA, армований скловолокном.

Основна функція пристрою — виявити, чи протікає струм у лінії живлення одного з кількох деревообробних верстатів. Якщо виявлено протікання струму, пристрій вмикає систему відсмоктування. Коли вимикається остання машина, пристрій зупиняє систему відведення після затримки.

Реле струму в оцінці АБО з 12 входами, розроблені, напр. для контролю всмоктувальних установок у промисловості переробки деревини та пластмас.

Запис струму здійснюється за допомогою трансформаторів струму типу STWA 1, датчиків струму S 1 (також постійного струму) або безпотенційних контактів. Якщо через принаймні один із під’єднаних трансформаторів виникає змінний струм, вищий за встановлене значення спрацьовування (діапазон налаштування 0,5–5 A), спрацьовує вбудоване реле (1 НО). Якщо всі контрольовані ланцюги вимкнено або струм падає нижче встановленого значення відгуку прибл. 0,3 A, вихідне реле відключається після встановленого часу затримки (1 - 60).

Завдяки регульованому значенню відгуку користувач може дозволити нижчі струми, не вимикаючи перемикання. Таким чином, наприклад, машину можна ввімкнути, щоб налаштувати її електронні налаштування (слабкий струм через трансформатори). STW увімкнеться лише тоді, коли головний двигун увімкнено (великий струм). Завдяки регульованій затримці вимкнення можливе просте налаштування подальшого ввімкнення.

  • Моніторинг струму до 12 струмів
  • Входи для трансформаторів струму STWA 1, датчиків струму S1 або безпотенційних контактів
  • Регульована точка перемикання 0,5 - 5 A
  • Регульована затримка вимкнення (1 - 60) s)
  • Вставні клеми
  • Універсальна напруга живлення змінного/постійного струму 24-240 В
  • Корпус для монтажу в розподільних шафах або коробках запобіжників, ширина 70 мм, висота монтажу 55 мм

Застосування

Монітори струму ZIEHL в ланцюгах АБО можуть використовуватися, зокрема, у місцях пилу, диму і гази виробляються різними електричними пристроями, і де їх потрібно витягувати за допомогою центральної системи всмоктування. Завдяки вбудованій затримці, подальше всмоктування контролюється.
