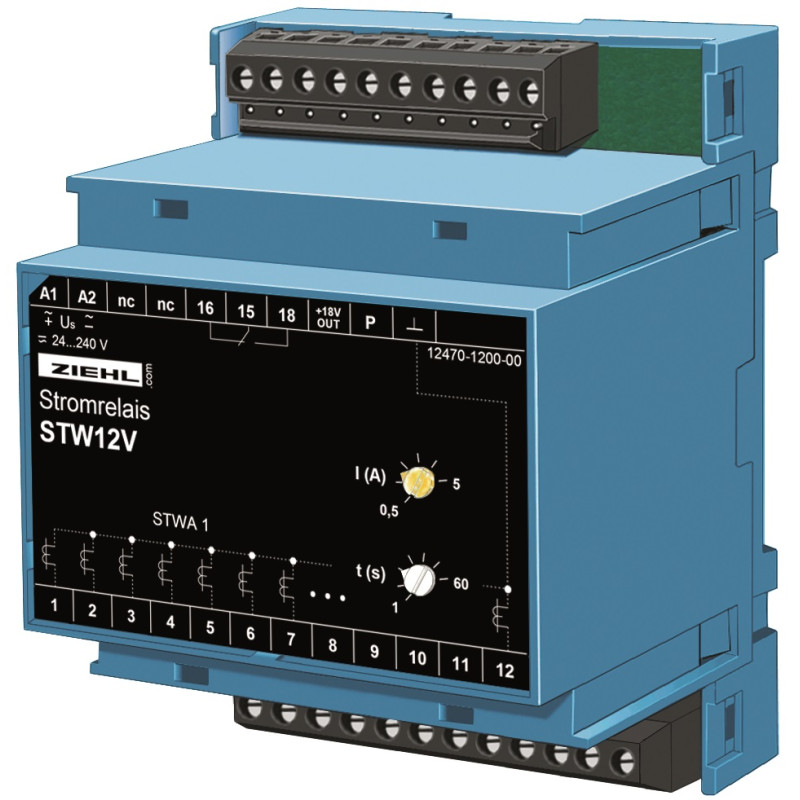

STW12V - Srovės relė - S225519

Pagrindinė įrenginio funkcija yra nustatyti, ar vienos iš kelių medienos apdirbimo staklių maitinimo linijoje teka srovė. Jei aptinkamas srovės srautas, prietaisas įjungia siurbimo sistemą. Kai paskutinis aparatas išjungiamas, įrenginys po delsos sustabdo ištraukimo sistemą.

Srovės relės vertinamos ARBA su 12 įėjimų, suprojektuotos pvz. siurbimo įrenginių valdymui medienos ir plastiko apdirbimo pramonėje.

Srovės įrašymas atliekamas naudojant STWA 1 tipo srovės transformatorius, srovės jutiklius S 1 (taip pat ir DC) arba bepotencinius kontaktus. Kai kintamosios srovės srovė yra didesnė už nustatytą atsako vertę (nustatymo diapazonas 0,5–5 A) per bent vieną iš prijungtų transformatorių, integruotoji relė (1 NO) įsijungia. Jei visos stebimos grandinės yra išjungtos arba srovė nukrenta žemiau nustatytos atsako vertės apytiksliai. 0,3 A, išėjimo relė išsijungia po nustatyto laiko delsos (1 - 60).

Dėl reguliuojamos atsako vertės naudotojas gali leisti mažesnes sroves neatleisdamas perjungimų. Taigi, pavyzdžiui, mašiną galima įjungti, kad reguliuotų jo elektroninius nustatymus (maža srovė per transformatorius). STW įsijungs tik pradėjus veikti pagrindiniam varikliui (didelė srovė). Dėl reguliuojamo išjungimo delsos galima lengvai reguliuoti tolesnį įjungimą.

• Srovės stebėjimas iki 12 srovių
• Srovės transformatorių STWA 1 įėjimai, srovės jutikliai S1 arba bepotencialūs kontaktai
• Reguliuojamas perjungimo taškas 0,5 - 5 A
• Reguliuojamas išjungimo delsa 1 - 6 s)
• Įkišami gnybtai
• Universali maitinimo įtampa AC/DC 24-240 V
• Korpusas, skirtas montuoti skirstomųjų įrenginių spintelėse arba saugiklių dėžėse, 70 mm pločio, montavimo aukštis 55 mm

Taikymas

ZIEHL srovės ir monitoriai gali būti naudojami ypač dujas generuoja įvairūs elektros prietaisai, o jas turi ištraukti centrinė siurbimo sistema. Dėl integruoto delsos laiko siurbimo tęsimas yra kontroliuojamas.
