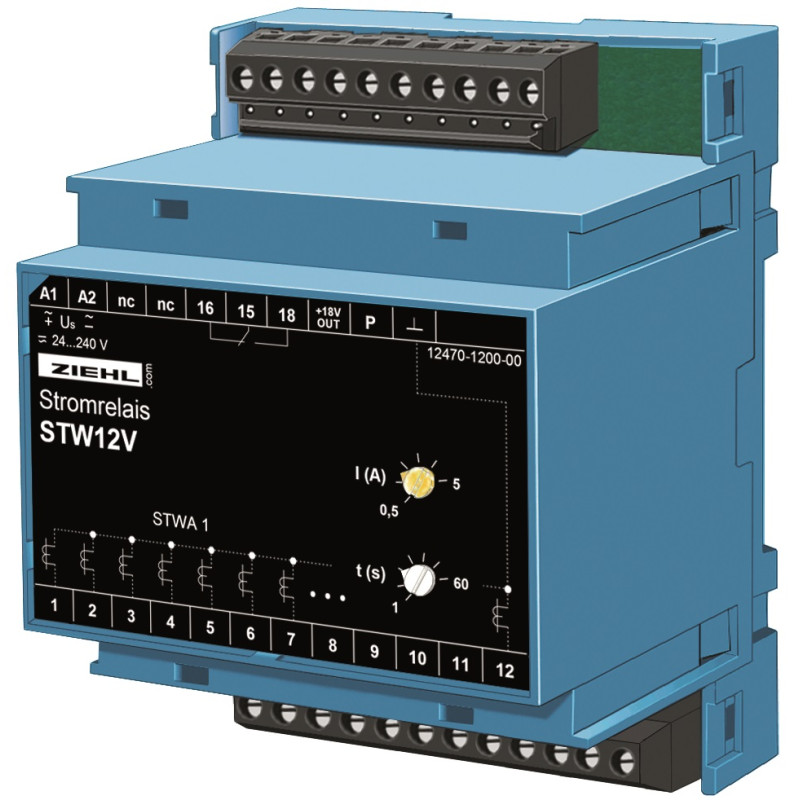

STW12V - Releu de curent - S225519

Funcția de bază a dispozitivului este de a detecta dacă un curent curge în linia de alimentare a uneia dintre mai multe mașini de prelucrat lemnul. Dacă este detectat un flux de curent, dispozitivul pornește un sistem de aspirație. Când ultima mașină este oprită, dispozitivul oprește sistemul de extracție după o întârziere.

Relee de curent în evaluarea SAU cu 12 intrări, proiectate de ex. pentru controlul instalațiilor de aspirație din industria de prelucrare de lemn și materiale plastice.

Înregistrarea curentului se face cu transformatoare de curent tip STWA 1, senzori de curent S 1 (de asemenea, DC) sau contacte fără potențial. Când există un curent alternativ mai mare decât valoarea de răspuns setată (interval de setare 0,5 - 5A) prin cel puțin unul dintre transformatoarele conectate, releul integrat (1 NO) pornește. Dacă toate circuitele monitorizate sunt oprite sau curentul scade sub valoarea de răspuns setată cu aprox. 0,3 A, releul de ieșire se eliberează după întârzierea stabilită (1 - 60).

Datorită valorii de răspuns reglabile, utilizatorul poate permite curenți mai mici fără a elibera comutatoarele. Astfel, de exemplu, o mașină poate fi pornită pentru a-și ajusta setările electronice (curent scăzut prin transformatoare). STW se va porni numai atunci când motorul principal a fost pus în funcțiune (curent mare). Datorită întârzierii de oprire reglabilă, este posibilă o reglare ușoară a continuării.

• Monitorizarea curentului de până la 12 curenți
• Intrari pentru transformatoare de curent STWA 1, senzori de curent S1 sau contacte fără potențial
• Punctul de comutare reglabil 0,5 - 5 A
• Întârziere de oprire reglabilă (1 - 6 întârziere de oprire) s)
• Borne de conectare
• Tensiune de alimentare universală AC/DC 24-240 V
• Carcasă pentru montare în dulapuri de distribuție sau cutii de siguranțe, 70 mm lățime, înălțime de montare 55 mm

Aplicație

Monitoare de curent ZIEHL în cazul în care pot fi utilizate în special monitoarele de curent ZIEHL unde se pot genera gaze și gaze diverse dispozitive electrice și de unde acestea trebuie să fie extrase printr-un sistem central de aspirație. Datorită timpului de întârziere integrat, continuarea aspirației este controlată.
