Производитель: ZIEHL

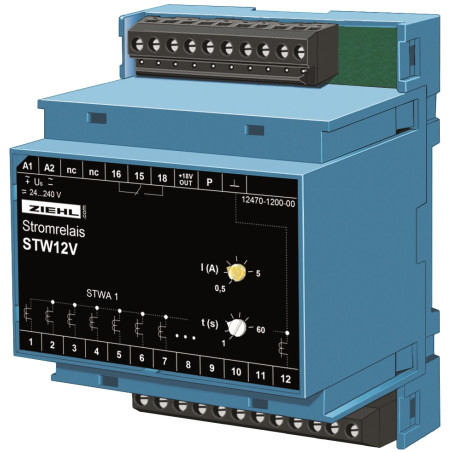

STW12V - Реле тока - S225519

  • S225519
  • Тип продукта Двигатель IP00, электроника IP20 / в зависимости от монтажа и положения
  • Напряжение питания AC/DC 24 - 240 V
  • Исполнение Специфика заказчика / IP 6K9K
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)
  • Выходная функция Выходы/реле
  • Измеренное значение Материал ПА, армированный стекловолокном.

Основная функция устройства - обнаружить, протекает ли ток в линии питания одного из нескольких деревообрабатывающих станков. При обнаружении тока устройство включает систему вытяжки. При выключении последнего станка устройство останавливает систему вытяжки с задержкой.

Токовые реле в оценке ИЛИ с 12 входами, предназначенные, например, для управления аспирационными установками в деревообрабатывающей и пластмассовой промышленности.

Регистрация тока осуществляется с помощью трансформаторов тока типа STWA 1, датчиков тока S 1 (также постоянного тока) или беспотенциальных контактов. Когда переменный ток превышает заданное значение срабатывания (диапазон настройки 0,5 - 5 А) хотя бы через один из подключенных трансформаторов, срабатывает встроенное реле (1 НО). Если все контролируемые цепи отключены или ток падает ниже заданного значения срабатывания примерно на. 0,3 А, выходное реле срабатывает после установленной задержки времени (1 - 60).

Благодаря регулируемому значению срабатывания пользователь может разрешить более низкие токи без сброса переключений. Так, например, можно включить машину, чтобы отрегулировать ее электронные настройки (низкий ток через трансформаторы). STW включится только после того, как главный двигатель будет запущен (высокий ток). Благодаря регулируемой задержке отключения возможна простая настройка последующего включения.

  • Контроль тока до 12 токов
  • Входы для трансформаторов тока STWA 1, датчиков тока S1 или беспотенциальных контактов
  • Регулируемая точка переключения 0,5 - 5 А
  • Регулируемая задержка отключения (1 - 60 с)
  • Втычные клеммы
  • Универсальное напряжение питания AC/DC 24-240 В
  • Корпус для монтажа в распределительных шкафах или блоках предохранителей, ширина 70 мм, монтажная высота 55 мм

Применение

Регуляторы тока ZIEHL в цепях OR могут использоваться, в частности, там, где пыль, пары и газы генерируются различными электрическими устройствами и где они должны вытягиваться центральной системой вытяжки. Благодаря встроенной задержке контролируется последующее всасывание.
