Hersteller: ZIEHL

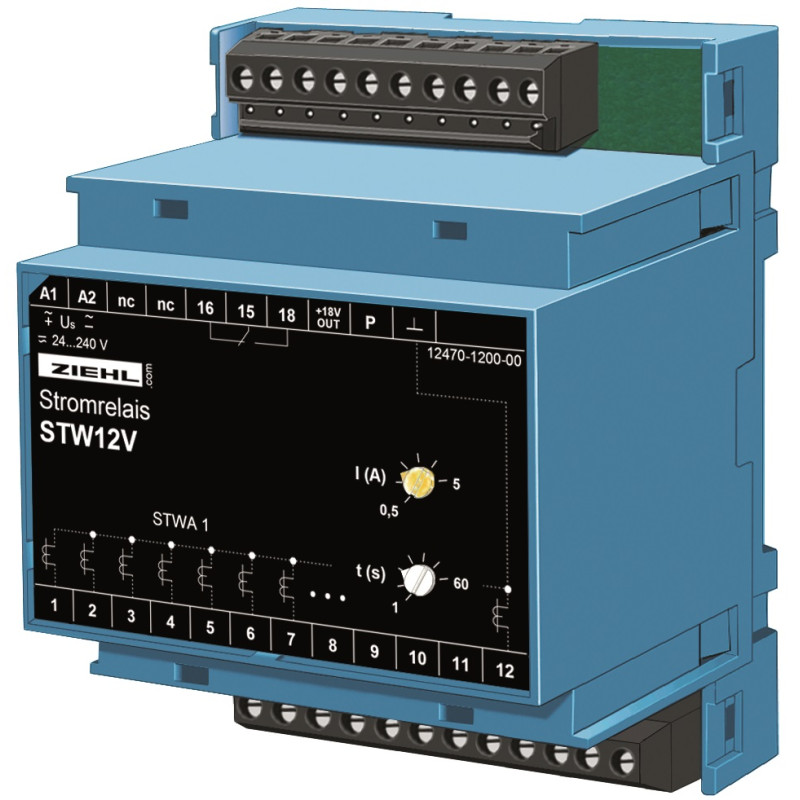

STW12V - Stromrelais - S225519

  • S225519
  • Produkttyp Motor IP00, Elektronik IP20 / je nach Montage und Lage
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Kundenspezifisch / IP 6K9K
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Glasfaserverstärktes PA-Material.

Die Grundfunktion des Gerätes besteht darin, zu erkennen, ob in der Zuleitung einer von mehreren Holzbearbeitungsmaschinen Strom fließt. Wird ein Stromfluss erkannt, schaltet das Gerät eine Absauganlage ein. Beim Abschalten der letzten Maschine stoppt das Gerät die Absauganlage verzögert.

Stromrelais in ODER-Auswertung mit 12 Eingängen, konzipiert z. B. zur Steuerung von Absauganlagen in der Holz- und Kunststoffverarbeitung.

Die Stromerfassung erfolgt mit Stromwandlern Typ STWA 1, Stromsensoren S 1 (auch DC) oder potentialfreien Kontakten. Fließt durch mindestens einen der angeschlossenen Wandler ein Wechselstrom höher als der eingestellte Ansprechwert (Einstellbereich 0,5 - 5A), zieht das integrierte Relais (1 Schließer) an. Werden alle überwachten Stromkreise abgeschaltet oder unterschreitet der Strom den eingestellten Ansprechwert um ca. 0,3 A, das Ausgangsrelais fällt nach der eingestellten Zeitverzögerung (1 - 60) ab.

Durch den einstellbaren Ansprechwert kann der Anwender geringere Ströme zulassen, ohne Schaltungen auszulösen.  So kann beispielsweise eine Maschine eingeschaltet werden, um deren elektronische Einstellungen anzupassen (niedriger Strom über Trafos).  Der STW schaltet erst ein, wenn der Hauptmotor in Betrieb genommen wurde (hoher Strom). Durch die einstellbare Abschaltverzögerung ist eine einfache Anpassung der Nachlaufzeit möglich.

  • Stromüberwachung von bis zu 12 Strömen
  • Eingänge für Stromwandler STWA 1, Stromsensoren S1 oder potentialfreie Kontakte
  • Einstellbarer Schaltpunkt 0,5 - 5 A
  • Einstellbare Abschaltverzögerung (1 - 60 s)
  • Steckklemmen
  • Universalversorgungsspannung AC/DC 24-240 V
  • Gehäuse zum Einbau in Schaltschränke oder Sicherungskästen, 70 mm breit, Einbauhöhe 55 mm

Anwendung

ZIEHL-Stromwächter in ODER-Schaltungen können insbesondere dort eingesetzt werden, wo durch verschiedene elektrische Geräte Staub, Rauch und Gase entstehen und diese durch eine zentrale Absauganlage abgesaugt werden müssen. Durch die integrierte Verzögerungszeit wird der Saugvorgang kontrolliert fortgesetzt.
