Producent: ZIEHL

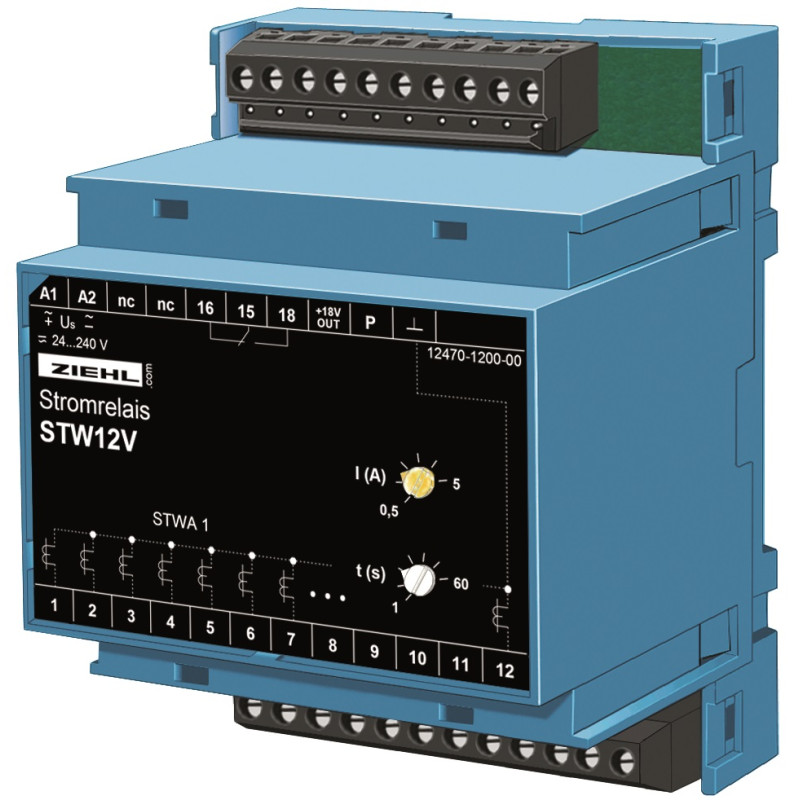

STW12V - Przekaźnik prądowy - S225519

  • S225519
  • Typ produktu Przekaźniki przełączające i sterowanie
  • Napięcie zasilania AC/DC 24 - 240 V
  • Wykonanie Montaż w szafie rozdzielczej, Montaż w skrzynce bezpieczników
  • Certyfikat EU / UKCA-Deklaracja Zgodności
  • Funkcja wyjścia Wyjścia/Przekaźniki
  • Wartość mierzona Wykrywanie prądu tak/nie, Wejście cyfrowe

Podstawową funkcją urządzenia jest wykrywanie, czy w linii zasilającej jednej z kilku maszyn do obróbki drewna płynie prąd. Jeśli zostanie wykryty przepływ prądu, urządzenie włącza układ ssący. Po wyłączeniu ostatniej maszyny urządzenie zatrzymuje układ wyciągowy z opóźnieniem.

Przekaźniki prądowe w ocenie OR z 12 wejściami, przeznaczone np. do sterowania instalacjami ssącymi w przemyśle drzewnym i tworzyw sztucznych.

Rejestracja prądu odbywa się za pomocą przekładników prądowych typu STWA 1, czujników prądowych S 1 (również DC) lub styków bezpotencjałowych. Jeśli przez co najmniej jeden z podłączonych przekładników popłynie prąd przemienny większy od ustawionej wartości odpowiedzi (zakres ustawień 0,5 - 5A), zintegrowany przekaźnik (1 NO) się zamyka. Jeśli wszystkie monitorowane obwody zostaną wyłączone lub prąd spadnie poniżej ustawionej wartości odpowiedzi o ok. 0,3 A, przekaźnik wyjściowy zostaje zwolniony po upływie ustawionego opóźnienia czasowego (1 - 60).

Dzięki regulowanej wartości odpowiedzi użytkownik może zezwolić na niższe prądy bez zwalniania przełączeń. W ten sposób można na przykład włączyć maszynę w celu dostosowania jej ustawień elektronicznych (niski prąd przez transformatory). STW włączy się dopiero po uruchomieniu silnika głównego (wysoki prąd). Dzięki regulowanemu opóźnieniu wyłączenia możliwa jest łatwa regulacja opóźnienia wyłączenia.

  • Monitorowanie prądu do 12 prądów
  • Wejścia dla przekładników prądowych STWA 1, czujników prądowych S1 lub styków bezpotencjałowych
  • Regulowany punkt przełączania 0,5 - 5 A
  • Regulowane opóźnienie wyłączenia (1 - 60 s)
  • Zaciski wtykowe
  • Uniwersalne napięcie zasilania AC/DC 24-240 V
  • Obudowa do montażu w szafach rozdzielczych lub skrzynkach bezpiecznikowych, szerokość 70 mm, wysokość montażu 55 mm

Zastosowanie

Monitory prądu ZIEHL w obwodach operacyjnych mogą być stosowane szczególnie tam, gdzie różne urządzenia elektryczne wytwarzają pył, opary i gazy, które muszą być odsysane przez centralny system odsysania. Dzięki zintegrowanemu opóźnieniu kontrolowane jest dalsze ssanie.
