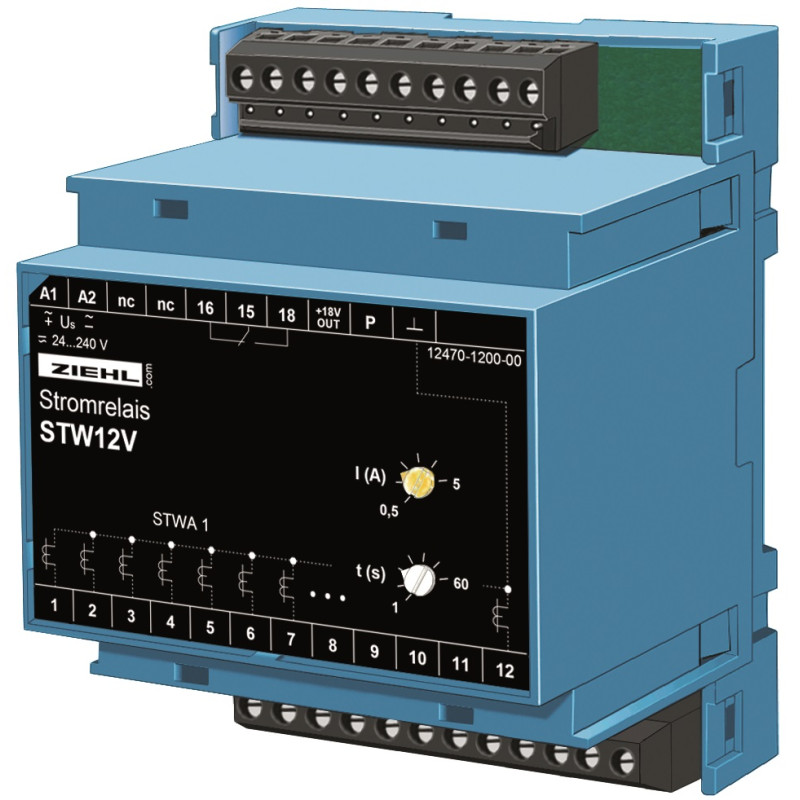

STW12V - Relé de corriente - S225519

La función básica del dispositivo es detectar si fluye corriente en la línea de alimentación de una de varias máquinas para trabajar la madera. Si se detecta corriente, el dispositivo activa un sistema de aspiración. Cuando se apaga la última máquina, el dispositivo detiene el sistema de aspiración tras un retardo. Relés de corriente con evaluación OR y 12 entradas, diseñados, por ejemplo, para el control de plantas de aspiración en la industria de procesamiento de madera y plásticos. El registro de la corriente se realiza con transformadores de corriente tipo STWA 1, sensores de corriente S 1 (también CC) o contactos libres de potencial. Cuando circula una corriente CA superior al valor de respuesta ajustado (rango de ajuste: 0,5 - 5 A) a través de al menos uno de los transformadores conectados, se activa el relé integrado (1 NA). Si todos los circuitos monitoreados se apagan o la corriente cae por debajo del valor de respuesta establecido en aproximadamente 0,3 A, el relé de salida se libera después del retardo de tiempo establecido (1 - 60).

Debido al valor de respuesta ajustable, el usuario puede permitir corrientes más bajas sin liberar conmutaciones. Así, por ejemplo, se puede encender una máquina para ajustar sus configuraciones electrónicas (baja corriente a través de transformadores). El STW solo se encenderá cuando el motor principal se haya puesto en funcionamiento (alta corriente). Gracias al retardo de desconexión ajustable, es posible ajustar fácilmente el seguimiento.

• Monitorización de corriente de hasta 12 corrientes
• Entradas para transformadores de corriente STWA 1, sensores de corriente S1 o contactos libres de potencial
• Punto de conmutación ajustable 0,5 - 5 A
• Retardo de desconexión ajustable (1 - 60 s)
• Terminales enchufables
• Tensión de alimentación universal CA/CC 24-240 V
• Carcasa para montaje en armarios de distribución o cajas de fusibles, 70 mm de ancho, altura de montaje 55 mm

Aplicación

Los monitores de corriente ZIEHL en circuitos OR se pueden utilizar especialmente donde se generan polvo, humos y gases por diversos dispositivos eléctricos, y donde estos deben ser extraídos por un sistema de succión central. Gracias al retardo integrado, se controla el seguimiento de la succión.
