Zkušební zařízení VN a VN

Testovací zařízení typu AP jsou nastavitelné zdroje střídavého, stejnosměrného nebo střídavého a stejnosměrného napětí. Používají se při laboratorním testování izolace systémů s vysokou vnitřní kapacitou. Jsou to univerzální, snadno použitelné a bezpečné nástroje pro kontrolu dielektrické pevnosti izolačních systémů.

Funkce:

AP2-5

• Maximální zkušební napětí až 5 kV;

• Měření napětí se provádí na straně nízkého napětí. Digitální měřič napětí je kalibrován v kilovoltech;

• Zařízení lze vyrobit se dvěma izolovanými svorkami nebo s jednou uzemněnou a jednou izolovanou svorkou.

AP1-12

• Dva maximální rozsahy testovacího napětí do 6 kV a do 12 kV;

• Mikroprocesorový ovladač umožňuje naprogramovat hodnotu napětí, rychlost zvyšování napětí a dobu trvání testu;

• Přepínatelné vinutí napájecího zdroje umožňuje dva rozsahy napětí, což zvyšuje přesnost nastavení a měření;

• Měření napětí lze provádět na straně nízkého napětí nebo z měřicí odbočky odvozené od vinutí VN. Měřič napětí je kalibrován v kilovoltech;

• Digitální měřiče proudu a napětí.

AP05-5

• Maximální zkušební napětí až 5 kV;

• Mikroprocesorový ovladač umožňuje naprogramovat hodnotu napětí, rychlost zvyšování napětí a dobu trvání testu;

• Měření napětí se provádí na straně vysokého napětí pomocí děliče napětí;

• Digitální měřiče proudu a napětí;

• Zařízení je možné vyrobit se dvěma izolovanými svorkami nebo s jednou uzemněnou a jednou izolovanou svorkou (měření proudu pouze u druhé verze);

• Vysoké napětí se zapíná pomocí tlačítka na pistoli nebo na předním panelu.:

AP1-10

• Dva rozsahy maximálního střídavého nebo stejnosměrného zkušebního napětí až do 5 kV a 10 kV;

• Mikroprocesorový ovladač umožňuje naprogramovat hodnotu napětí, rychlost zvyšování napětí a dobu trvání testu;

• Přepínatelné vinutí napájecího zdroje umožňuje dva rozsahy napětí, což zvyšuje přesnost nastavení a měření;

• Měření napětí se provádí na straně vysokého napětí pomocí děliče napětí;

• Digitální měřiče proudu a napětí.

Technické údaje:

Výhody:

• Výběr provozního režimu – automatický nebo manuální (kromě AP2-5);

• Ochrana zařízení elektronickou spouští proti přetížení a zkratu;

• Regulační autotransformátor s motorovým pohonem (kromě AP2-5)

• Jednoduché ovládání a jasný signalizační systém;

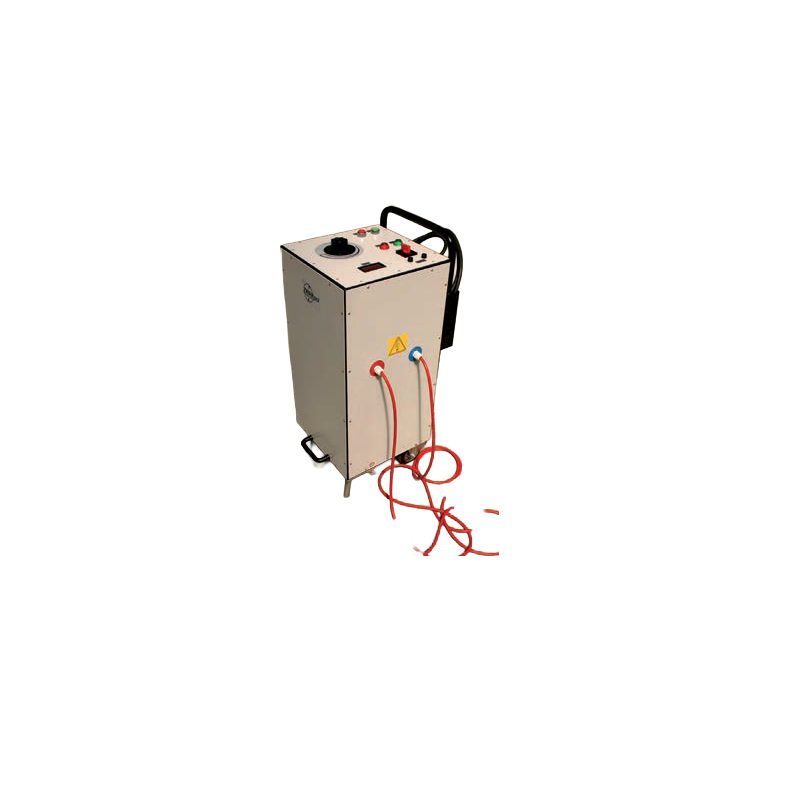

• Bezpečné použití díky možnosti zakončení svodů pohodlnými „pistolovými“ elektrodami;

• Všestranné použití;

• Standardní vybavení zařízení VN kabely;

• Parametry výrobního procesu v souladu se systémem managementu kvality

        podle normy PN-EN ISO 9001:2009.

Zařízení AP03-30, AP03-40, AP03-50

• Maximální zkušební napětí v závislosti na typu až do 30, 40, 50 kV.

• Měření napětí se provádí na straně nízkého napětí.

• Měřič napětí je kalibrován v kilovoltech.

• Verze A: Analogové měřiče.

• Verze C: Digitální měřiče a časovač.

      AP03-30A                               AP03-40C                                      4 - 0           4 - 0 >

Technické údaje:

Typ	AP03-30 A a C	AP03-40 A a C	AP03-50 A a C
Napájecí napětí 50 Hz	230 V	230 V	230 V
Sekundární střídavé napětí	0-30 kV	0-40 kV	0-50 kV
Maximální trvalý proud	6 mA	6 mA	6 mA
Maximální proud 30 minut	10 mA	10 mA	10 mA
Přesnost měření Napětí	±2 %	±2 %	±2 %
Přesnost měření proudu	±2 %	±2 %	±2 %
Hmotnost	26 kg	26 kg	40 kg

Výhody:

• Hladká regulace napětí;

• Bezpečnostní zámek zabraňující náhodnému zapnutí napětí;

• Ochrana zařízení elektronickou spouští proti přetížení a zkratu;

• Snadné použití díky vhodným řídicím a signalizačním systémům;

• Ergonomický design usnadňuje testování;

• Mobilita;

• Vhodné pro testování v terénu díky odolnému krytu vyrobenému z hliníkové slitiny;

• Parametry výrobního procesu v souladu se systémem managementu jakosti dle PN-EN ISO 9001:2009.

Volitelná výbava:

VN kabel - délka dle potřeb zákazníka.

Zkušební zařízení s jinými než standardními parametry lze vyrobit po konzultaci s výrobcem.
