Fabricant: ZWARpol

Équipement de test HT et MT

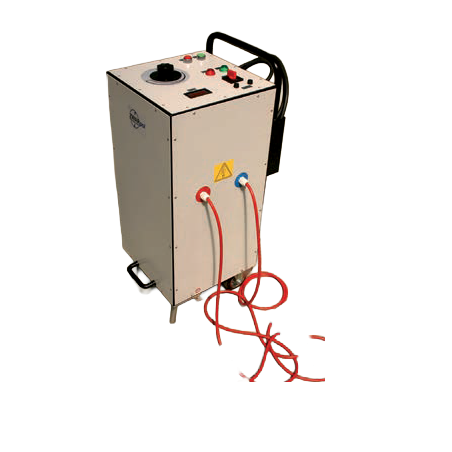

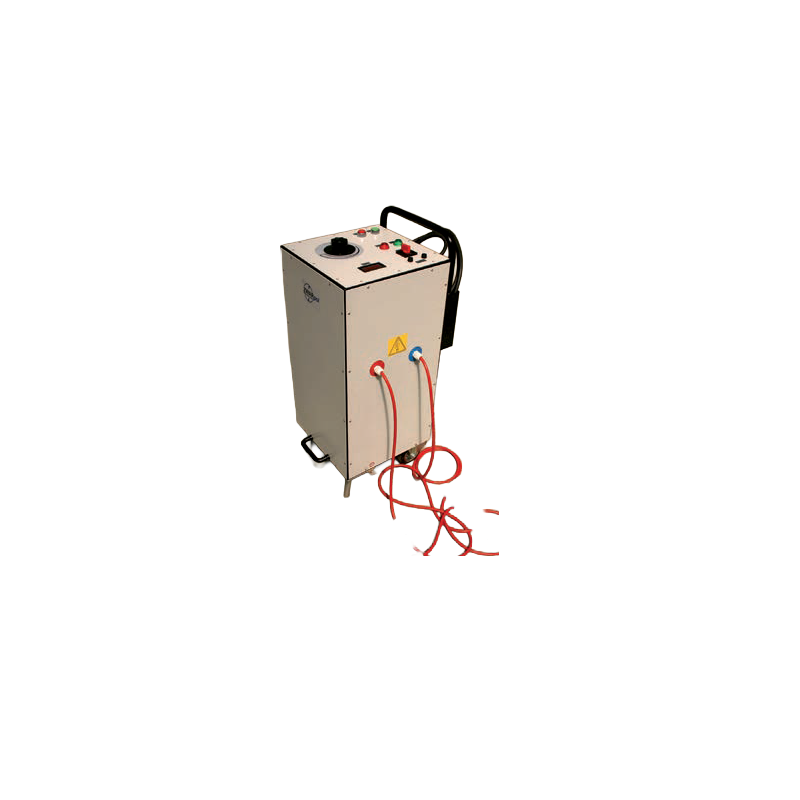

Les appareils de test de type AP sont des sources réglables de tension alternative, continue ou alternative et continue. Ils sont utilisés pour tester en laboratoire l'isolation des systèmes à forte capacité interne. Ce sont des outils polyvalents, faciles à utiliser et sûrs pour vérifier la rigidité diélectrique des systèmes d'isolation.

Caractéristiques :

AP2-5

• Tension d'essai maximale jusqu'à 5 kV ;

• La mesure de tension est effectuée côté basse tension. Le voltmètre numérique est étalonné en kilovolts.

• L'appareil peut être fabriqué avec deux bornes isolées ou avec une borne de terre et une borne isolée.

AP1-12

• Deux plages de tension d'essai maximales, jusqu'à 6 kV et 12 kV.

• Le contrôleur à microprocesseur permet de programmer la valeur de tension, la vitesse d'augmentation de la tension et la durée du test.

• L'enroulement d'alimentation commutable permet deux plages de tension, ce qui augmente la précision des réglages et des mesures ;

• La mesure de tension peut être effectuée côté basse tension ou à partir d'une prise de mesure dérivée de l'enroulement HT. Le voltmètre est étalonné en kilovolts ;

• Courantomètres et voltmètres numériques.

AP05-5

• Tension d'essai maximale jusqu'à 5 kV ;

• Le contrôleur à microprocesseur permet de programmer la valeur de tension, la vitesse d'augmentation de tension et la durée du test ;

• La mesure de tension est effectuée côté haute tension, via un diviseur de tension ;

• Mètres de courant et de tension numériques ;

• L'appareil peut être équipé de deux bornes isolées ou d'une borne de terre et d'une borne isolée (mesure de courant uniquement dans la deuxième version) ;

• La haute tension est activée à l'aide d'un bouton situé sur le pistolet ou sur le panneau avant.

AP1-10

• Deux plages de Tension d'essai CA ou CC maximale jusqu'à 5 kV et 10 kV ;

• Le contrôleur à microprocesseur permet de programmer la valeur de tension, la vitesse d'augmentation de la tension et la durée du test.

• Le bobinage d'alimentation commutable permet deux plages de tension, ce qui augmente la précision des réglages et des mesures.

• La mesure de la tension s'effectue côté haute tension, via un diviseur de tension.

• Appareils de mesure de courant et de tension numériques.

Données techniques :

Type : AP2-5 AP1-12 AP05-5 AP1-10
Tension d'alimentation 230 V 230 V 230 V
Tension secondaire réglable 0-5 kV CA 0-6 kV ou 0-12 kV CA 0-5 kV CA 0-10 kV CA
0-10 kV CC
Courant maximal HT 0,4 A 0,1 A 100 mA 150 mA CA
5 mA CC
Précision de la mesure de tension ±3 % ±3 % ±2 % ±2 %
Vitesse de montée en tension 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s
Tension d'essai des circuits HT 6 kV CA 14 kV CA 6 kV CA 12 kV CA
Tension d'essai des circuits basse tension 2 kV 2 kV 2 kV 2 kV
Dimensions 360 × 490 × 880 (h) mm 360 × 490 × 880 (h) mm 489 × 450 × 193 (h) mm 489 × 450 × 520 (h) mm
Poids 70 kg 60 kg 22 kg 65 kg

Avantages :

• Sélection du mode de fonctionnement : automatique ou manuel (sauf AP2-5) ;

• Protection de l'appareil par déclencheur électronique de surcharge et de court-circuit ;

• Autotransformateur de régulation avec entraînement motorisé (sauf AP2-5)

• Fonctionnement simple et système de signalisation clair ;

• Utilisation sûre grâce à la possibilité d'utiliser des cordons de terminaison avec des électrodes « pistolet » pratiques ;

• Polyvalente utilisation ;

• Équipement standard des appareils avec des câbles HT ;

• Paramètres du processus de production conformes au système de gestion de la qualité Système

        selon la norme PN-EN ISO 9001:2009.

Appareils AP03-30, AP03-40, AP03-50

• Tension d'essai maximale selon le type : jusqu'à 30, 40 et 50 kV.

• La mesure de tension est effectuée côté basse tension.

• Le voltmètre est étalonné en kilovolts.

• Version A : Compteurs analogiques.

• Version C : Compteurs numériques et minuterie.

      AP03-30A                                 AP03-40C                                 AP03-50C

Données techniques :

Type AP03-30 A et C AP03-40 A et C AP03-50 A et C
Tension d'alimentation 50 Hz 230 V 230 V 230 V
Tension alternative secondaire 0-30 kV 0-40 kV 0-50 kV
Courant continu maximal 6 mA 6 mA 6 mA
Courant maximal sur 30 min 10 mA 10 mA 10 mA
Précision de mesure Tension ±2 % ±2 % ±2 %
Précision de mesure du courant ±2 % ±2 % ±2 %
Poids 26 kg 26 kg 40 kg

Avantages :

• Régulation de tension fluide ;

• Verrouillage de sécurité pour éviter toute mise sous tension accidentelle ;

• Protection de l'appareil par déclencheur électronique de surcharge/court-circuit ;

• Simplicité d'utilisation grâce à des systèmes de commande et de signalisation adaptés ;

• Conception ergonomique facilitant les tests ;

• Mobilité ;

• Convient aux essais sur le terrain grâce à un boîtier robuste en alliage d'aluminium ;

• Paramètres du processus de production conformes au système de gestion de la qualité selon la norme PN-EN ISO 9001:2009.

Équipements en option :

Câble HT - longueur selon les besoins du client Besoins.


Des dispositifs de test présentant des paramètres autres que ceux de la norme peuvent être fabriqués après consultation du fabricant.
