Aparaty probiercze WN i SN

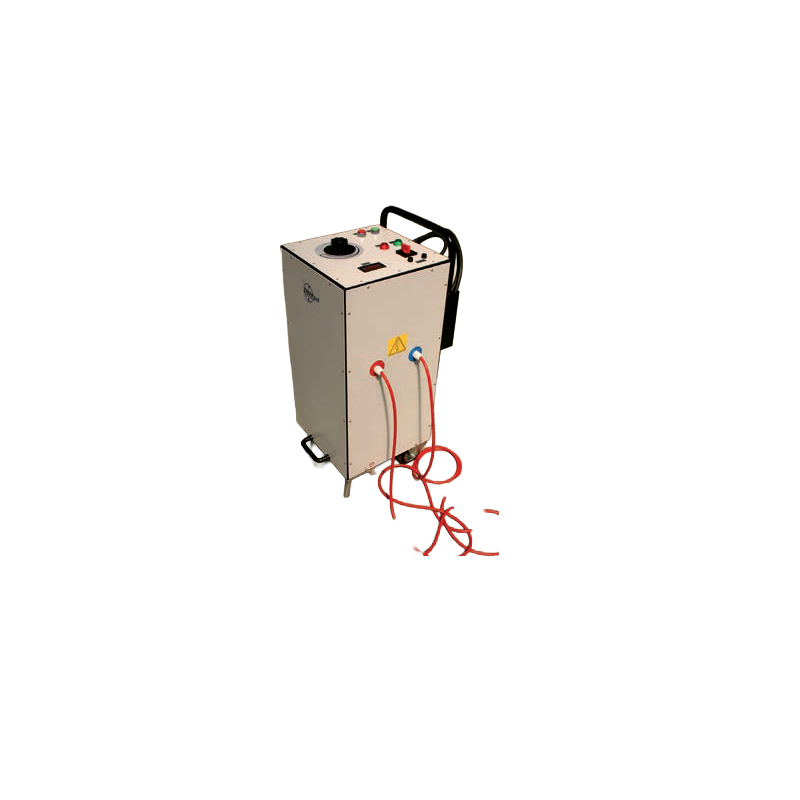

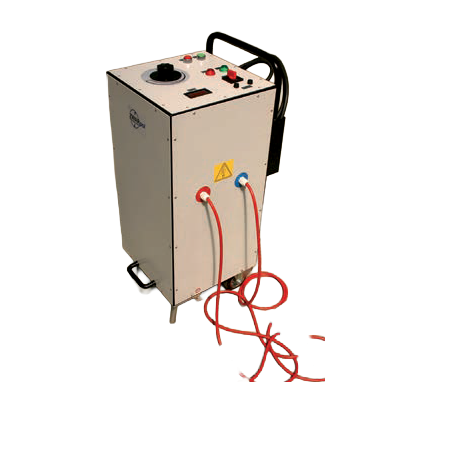

Aparaty probiercze typu AP stanowią regulowane źródła napięcia przemiennego, stałego lub przemiennego i stałego. Znajdują one zastosowanie w laboratoryjnych ba-daniach izolacji w układach o dużej pojemności wewnętrznej. Są wszechstronnymi, prostymi w obsłudze i bezpiecznymi narzędziami do sprawdzania wytrzymałości dielek-trycznej układów izolacyjnych.

Charakterystyka:

AP2-5

• Maksymalne napięcie probiercze do 5 kV;

• Pomiar napięcia realizowany jest po stronie niskie-go napięcia. Cyfrowy miernik napięcia wyskalowa-ny jest w kilowoltach;

• Możliwe jest wykonanie urządzenia z dwoma za-ciskami izolowanymi lub z jednym zaciskiem uzie-mionym i jednym izolowanym

AP1-12

• Dwa zakresy maksymalnego napięcia probierczego do 6 kV i do 12 kV;

• Mikroprocesorowy sterownik umożliwia zaprogramo-wanie wartości napięcia, prędkości podnoszenia na-pięcia i czasu trwania próby;

• Przełączane uzwojenie zasilające umożliwia uzyska-nie dwóch zakresów napięciowych, co zwiększa do-kładność nastaw i pomiarów;

• Pomiar napięcia może być realizowany po stronie niskiego napięcia, lub z odczepu pomiarowego wyprowadzonego z uzwojenia WN. Miernik napięcia wyskalowany jest w              kilowoltach;

• Cyfrowe mierniki prądu i napięcia.

AP05-5

• Maksymalne napięcie probiercze do 5 kV;

• Mikroprocesorowy sterownik umożliwia zaprogra-mowanie wartości napięcia, prędkości podnoszenia napięcia i czasu trwania próby;

• Pomiar napięcia realizowany jest po stronie wysokie-go napięcia, poprzez dzielnik napięcia;

• Cyfrowe mierniki prądu i napięcia;

• Możliwe jest wykonanie urządzenia z dwoma zaci-skami izolowanymi lub z jednym zaciskiem uziemio-nym i jednym izolowanym (pomiar prądu wyłącznie w drugiej                wersji wykonania);

• Załączanie wysokiego napięcia realizowane jest za pomocą przycisku w pistolecie lub na płycie czołowej.:

AP1-10

• Dwa zakresy maksymalnego napięcia probierczego przemiennego lub stałego do 5 kV i 10 kV;

• Mikroprocesorowy sterownik umożliwia zaprogra-mowanie wartości napięcia, prędkości podnoszenia napięcia i czasu trwania próby;

• Przełączane uzwojenie zasilające umożliwia uzyska-nie dwóch zakresów napięciowych, co zwiększa do-kładność nastaw i pomiarów;

• Pomiar napięcia realizowany jest po stronie wysokie-go napięcia, poprzez dzielnik napięcia;

• Cyfrowe mierniki prądu i napięcia.

Dane techniczne:

Typ: AP2-5 AP1-12 AP05-5 AP1-10
Napięcie zasilania 230V 230V 230V 230V
Napięcie wtórne regulowane 0-5 kV AC 0-6 kV lub 0-12 kV AC 0-5 kV AC 0-10 kV AC
0-10 kV DC
Prąd maksymalny strony WN 0,4 A 0,1 A 100 mA 150 mA AC
5 mA DC
Dokładność pomiaru napięcia ±3% ±3% ±2% ±2%
Szybkość podnoszenia napięcia 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s
Napięcie probiercze obwodów WN 6 kV AC 14 kV AC 6 kV AC 12 kV AC
Napięcie probiercze obwodów niskiego napięcia 2 kV 2 kV 2 kV 2 kV
Wymiary 360×490×880 (h) mm 360×490×880 (h) mm 489×450×193 (h) mm 489×450×520 (h) mm
Masa 70 kg 60 kg 22 kg 65 kg

Zalety:

• Wybór trybu pracy – automatyczny lub manualny (oprócz AP2-5);

• Zabezpieczenie aparatów przez elektroniczny wyzwalacz przeciążeniowo-zwarciowy;

• Autotransformator regulacyjny z napędem silnikowym (oprócz AP2-5)

• Prosta obsługa i przejrzysty układ sygnalizacyjny;

• Bezpieczne użytkowanie dzięki możliwości zakończenia wyprowadzeń wygodnymi elektrodami „pistoletowymi”;

• Wszechstronność zastosowania;

• Standardowe wyposażenie aparatów w przewody WN;

• Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością

        wg PN-EN ISO 9001:2009.

Aparaty typu AP03-30, AP03-40, AP03-50

• Maksymalne napięcie probiercze w zależności od typu do 30, 40, 50 kV.

• Pomiar napięcia realizowany jest po stronie niskiego napięcia.

• Miernik napięcia wyskalowany jest w kilowoltach.

• W wersji A mierniki analogowe

• W wersji C mierniki cyfrowe i timer

      AP03-30A                                 AP03-40C                               AP03-50C

Dane techniczne:

Typ AP03-30 A i C AP03-40 A i C AP03-50 A i C
Napięcie zasilania 50 Hz 230 V 230 V 230 V
Napięcie wtórne przemienne 0-30 kV 0-40 kV 0-50 kV
Prąd maksymalny ciągły 6 mA 6 mA 6 mA
Prąd maksymalny 30-min 10 mA 10 mA 10 mA
Dokładność pomiaru napięcia ±2 % ±2 % ±2 %
Dokładność pomiaru prądu ±2 % ±2 % ±2 %
Masa 26 kg 26 kg 40 kg

Zalety:

• Płynna regulacja napięcia;

• Blokada bezpieczeństwa zapobiegająca przypadkowemu załączeniu napięcia;

• Zabezpieczenie aparatu przy pomocy elektronicznego wyzwalacza przeciążenio-wo-zwarciowego;

• Łatwe użytkowanie dzięki odpowiednim systemom sterowania i sygnalizacji;

• Ergonomiczna budowa ułatwiająca przeprowadzanie prób;

• Mobilność;

• Przystosowanie do prób terenowych dzięki wytrzymałej obudowie wykonanej ze stopu aluminium;

• Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością wg PN-EN ISO 9001:2009.

Opcjonalne wyposażenie:

Przewód WN - długość zgodnie z potrzebami klienta.


Aparaty probiercze o parametrach innych niż typowe mogą być wykonane po uzgodnieniu z producentem.
