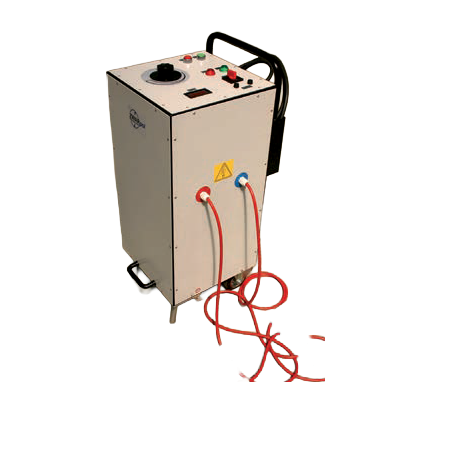

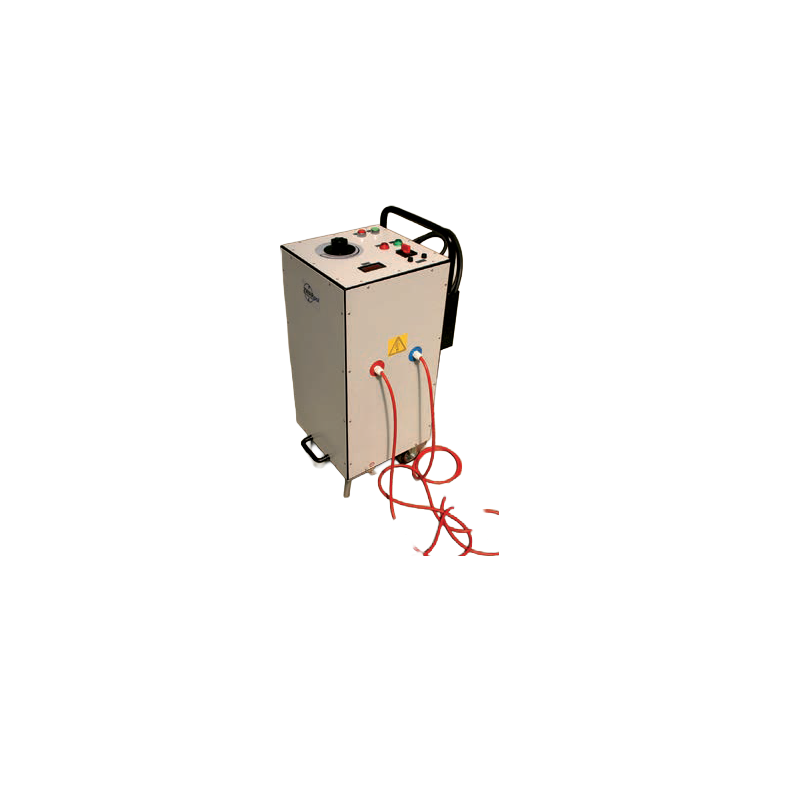

HV és MV vizsgálóberendezések

Az AP-típusú teszteszközök állítható váltakozó, egyen- vagy váltakozó- és egyenfeszültségforrások. Nagy belső kapacitású rendszerek laboratóriumi szigetelési vizsgálatához használják. Sokoldalú, könnyen használható és biztonságos eszközök a szigetelőrendszerek dielektromos szilárdságának ellenőrzésére.

Jellemzők:

AP2-5

• Maximális vizsgálati feszültség 5 kV-ig;

• A feszültségmérés a kisfeszültségű oldalon történik. A digitális feszültségmérőt kilovoltban kell kalibrálni;

• A készülék két szigetelt csatlakozóval vagy egy földelt és egy szigetelt csatlakozóval is gyártható.

AP1-12

• Két maximális tesztfeszültség tartomány 6 kV-ig és 12 kV-ig;

• A mikroprocesszoros vezérlő lehetővé teszi a feszültség értékének, a feszültségnövelési sebességnek és a teszt időtartamának programozását;

• A kapcsolható tápegység tekercselése két feszültségtartományt tesz lehetővé, ami növeli a beállítások és a mérések pontosságát;

• A feszültségmérés a kisfeszültségű oldalon vagy a nagyfeszültségű tekercsből származó mérőcsapról végezhető. A feszültségmérőt kilovoltban kell kalibrálni;

• Digitális áram- és feszültségmérők.

AP05-5

• Maximális vizsgálati feszültség 5 kV-ig;

• A mikroprocesszoros vezérlő lehetővé teszi a feszültség értékének, a feszültségnövelési sebességnek és a teszt időtartamának programozását;

• A feszültségmérés a nagyfeszültségű oldalon, feszültségosztón keresztül történik;

• Digitális áram- és feszültségmérők;

• Lehetőség van a készülék elkészítésére két szigetelt csatlakozóval, vagy egy földelt és egy szigetelt csatlakozóval (árammérés csak a második változatban);

• A nagyfeszültséget a pisztolyon vagy az előlapon található gombbal lehet bekapcsolni.:

AP1-10

• A maximális AC vagy DC tesztfeszültség két tartománya 5 kV és 10 kV-ig;

• A mikroprocesszoros vezérlő lehetővé teszi a feszültség értékének, a feszültségnövelési sebességnek és a teszt időtartamának programozását;

• A kapcsolható tápegység tekercselése két feszültségtartományt tesz lehetővé, ami növeli a beállítások és a mérések pontosságát;

• A feszültségmérés a nagyfeszültségű oldalon, feszültségosztón keresztül történik;

• Digitális áram- és feszültségmérők.

Műszaki adatok:

Előnyök:

• Működési mód kiválasztása – automatikus vagy kézi (kivéve AP2-5);

• Eszközvédelem elektronikus túlterheléssel és rövidzárlati kioldással;

• Szabályozó autotranszformátor motoros meghajtással (kivéve AP2-5)

• Egyszerű kezelés és egyértelmű jelzőrendszer;

• Biztonságos használat a kényelmes "pisztoly" elektródákkal ellátott lezáró vezetékeknek köszönhetően;

• Sokoldalú felhasználás;

• HV-kábellel rendelkező eszközök szabványos felszerelése;

• A gyártási folyamat paraméterei a minőségirányítási rendszer szerint

        a PN-EN ISO 9001:2009 szerint.

AP03-30, AP03-40, AP03-50 eszközök

• Maximális vizsgálati feszültség típustól függően 30, 40, 50 kV-ig.

• A feszültségmérés a kisfeszültségű oldalon történik.

• A feszültségmérőt kilovoltban kell kalibrálni.

• A verzió: Analóg mérőórák.

• C verzió: Digitális mérőórák és időzítő.

      AP03-30A                               AP03-40C                                                                                                                3 >

Műszaki adatok:

Típus	AP03-30 A és C	AP03-40 A és C	AP03-50 A és C
Tápfeszültség 50 Hz	230 V	230 V	230 V
Másodlagos váltakozó feszültség	0-30 kV	0-40 kV	0-50 kV
Maximális folyamatos áram	6 mA	6 mA	6 mA
Maximum 30 perces áramerősség	10 mA	10 mA	10 mA
Mérési pontosság Feszültség	±2 %	±2 %	±2 %
Az aktuális mérési pontosság	±2 %	±2 %	±2 %
Súly	26 kg	26 kg	40 kg

Előnyök:

• Sima feszültségszabályozás;

• Biztonsági zár a feszültség véletlen bekapcsolásának megakadályozására;

• Készülékvédelem elektronikus túlterhelés-rövidzárlati kioldóval;

• Könnyen használható a megfelelő vezérlő- és jelzőrendszereknek köszönhetően;

• Az ergonómikus kialakítás megkönnyíti a tesztelést;

• Mobilitás;

• Az alumíniumötvözetből készült tartós háznak köszönhetően alkalmas terepi tesztelésre;

• A gyártási folyamat paraméterei megfelelnek a PN-EN ISO 9001:2009 szerinti minőségirányítási rendszernek.

Opcionális felszerelés:

HV kábel – hossza az ügyfél igényei szerint.

A szabványtól eltérő paraméterekkel rendelkező teszteszközök a gyártóval történt egyeztetés után gyárthatók.
