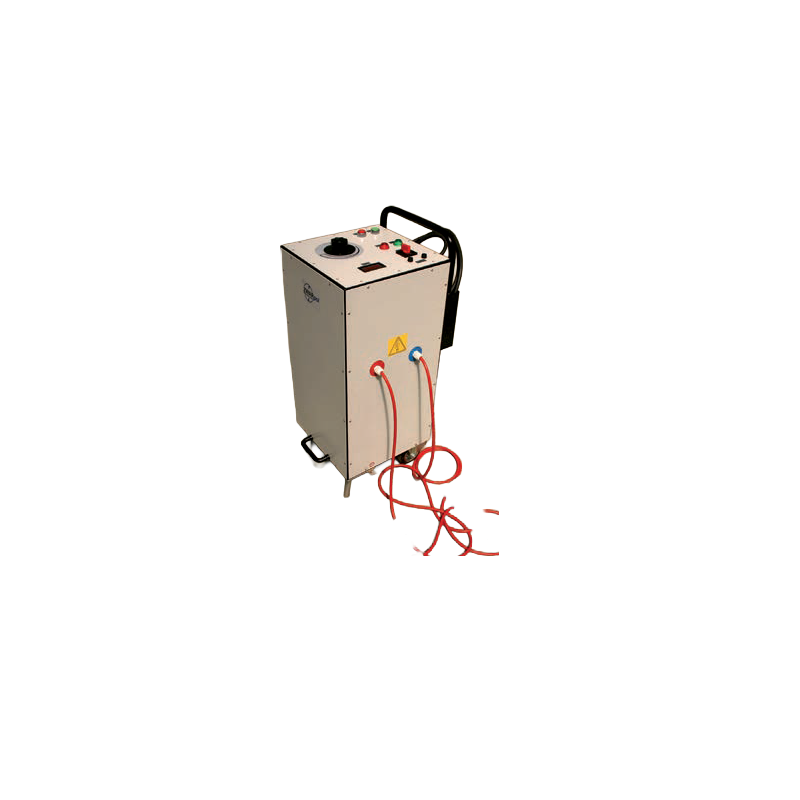

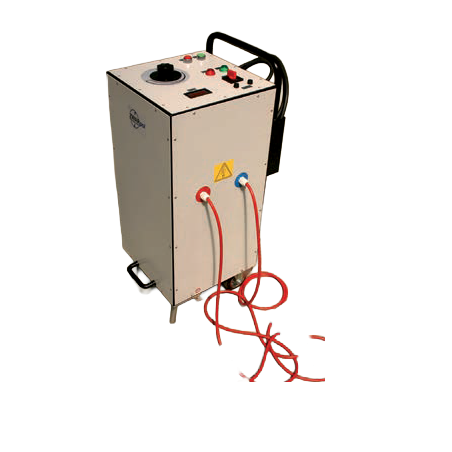

Aukštos ir vidutinės įtampos bandymo įranga

AP tipo bandymo įrenginiai yra reguliuojami kintamosios, nuolatinės arba kintamosios ir nuolatinės srovės įtampos šaltiniai. Jie naudojami laboratoriniams didelės vidinės talpos sistemų izoliacijos bandymams. Jie yra universalūs, lengvai naudojami ir saugūs įrankiai, skirti patikrinti izoliacijos sistemų dielektrinį stiprumą.

Savybės:

AP2-5

• Didžiausia bandomoji įtampa iki 5 kV;

• Įtampos matavimas atliekamas žemos įtampos pusėje. Skaitmeninis įtampos matuoklis kalibruojamas kilovoltais;

• Įrenginys gali būti pagamintas su dviem izoliuotais gnybtais arba su vienu įžemintu ir vienu izoliuotu gnybtu.

AP1-12

• Du didžiausios bandomosios įtampos diapazonai iki 6 kV ir iki 12 kV;

• Mikroprocesoriaus valdiklis leidžia užprogramuoti įtampos vertę, įtampos didinimo greitį ir bandymo trukmę;

• Perjungiama maitinimo šaltinio apvija leidžia naudoti du įtampos diapazonus, o tai padidina nustatymų ir matavimų tikslumą;

• Įtampa gali būti matuojama žemos įtampos pusėje arba iš matavimo čiaupo, gauto iš HV apvijos. Įtampos matuoklis kalibruojamas kilovoltais;

• Skaitmeniniai srovės ir įtampos matuokliai.

AP05-5

• Didžiausia bandomoji įtampa iki 5 kV;

• Mikroprocesoriaus valdiklis leidžia užprogramuoti įtampos vertę, įtampos didinimo greitį ir bandymo trukmę;

• Įtampa matuojama aukštos įtampos pusėje per įtampos daliklį;

• Skaitmeniniai srovės ir įtampos matuokliai;

• Įrenginį galima pagaminti su dviem izoliuotais gnybtais arba su vienu įžemintu ir vienu izoliuotu gnybtu (srovės matavimas tik antroje versijoje);

• Aukšta įtampa įjungiama naudojant pistoleto arba priekinio skydelio mygtuką.:

AP1-10

• Du didžiausios kintamosios arba nuolatinės srovės bandymo įtampos diapazonai iki 5 kV ir 10 kV;

• Mikroprocesoriaus valdiklis leidžia užprogramuoti įtampos vertę, įtampos didinimo greitį ir bandymo trukmę;

• Perjungiama maitinimo šaltinio apvija leidžia naudoti du įtampos diapazonus, o tai padidina nustatymų ir matavimų tikslumą;

• Įtampa matuojama aukštos įtampos pusėje per įtampos daliklį;

• Skaitmeniniai srovės ir įtampos matuokliai.

Techniniai duomenys:

Privalumai:

• Darbo režimo pasirinkimas – automatinis arba rankinis (išskyrus AP2-5);

• Įrenginio apsauga nuo elektroninės perkrovos ir trumpojo jungimo;

• Reguliuojantis autotransformatorius su variklio pavara (išskyrus AP2-5)

• Paprastas valdymas ir aiški signalizavimo sistema;

• Saugus naudojimas, nes galima prijungti laidus su patogiais „pistoleto“ elektrodais;

• Įvairus naudojimas;

• Standartinė įrenginių su aukštos įtampos kabeliais įranga;

• Gamybos proceso parametrai pagal kokybės valdymo sistemą

        pagal PN-EN ISO 9001:2009.

AP03-30, AP03-40, AP03-50 įrenginiai

• Maksimali bandomoji įtampa, priklausomai nuo tipo, iki 30, 40, 50 kV.

• Įtampos matavimas atliekamas žemos įtampos pusėje.

• Įtampos matuoklis kalibruojamas kilovoltais.

• A versija: analoginiai skaitikliai.

• C versija: skaitmeniniai skaitikliai ir laikmatis.

      AP03-30A                                 AP03-40C                                                                             3 >

Techniniai duomenys:

Tipas	AP03-30 A ir C	AP03-40 A ir C	AP03-50 A ir C
Maitinimo įtampa 50 Hz	230 V	230 V	230 V
Antrinė kintamosios srovės įtampa	0–30 kV	0–40 kV	0–50 kV
Didžiausia nuolatinė srovė	6 mA	6 mA	6 mA
Didžiausia 30 min. srovė	10 mA	10 mA	10 mA
Matavimo tikslumas Įtampa	±2 %	±2 %	±2 %
Dabartinis matavimo tikslumas	±2 %	±2 %	±2 %
Svoris	26 kg	26 kg	40 kg

Privalumai:

• Sklandus įtampos reguliavimas;

• Apsauginis užraktas, kad būtų išvengta atsitiktinio įtampos įjungimo;

• Įrenginio apsauga su elektroniniu perkrovos trumpojo jungimo išjungikliu;

• Lengva naudoti dėl tinkamų valdymo ir signalizacijos sistemų;

• Ergonomiškas dizainas palengvina testavimą;

• Mobilumas;

• Tinka bandymams lauke dėl patvaraus aliuminio lydinio korpuso;

• Gamybos proceso parametrai, atitinkantys kokybės vadybos sistemą pagal PN-EN ISO 9001:2009.

Papildoma įranga:

HV kabelis – ilgis pagal kliento poreikius.

Bandymo prietaisus, kurių parametrai skiriasi nuo standartinių, galima pagaminti pasikonsultavus su gamintoju.
