Hersteller: ZWARpol

HV- und MV-Testgeräte

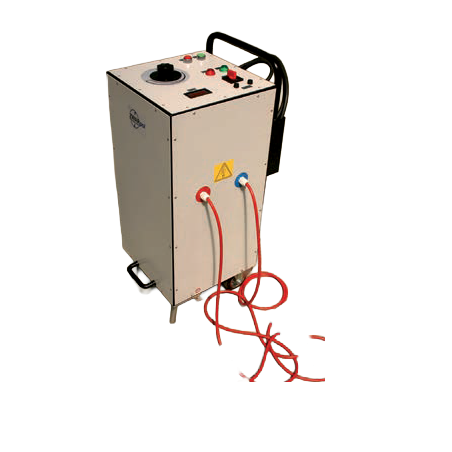

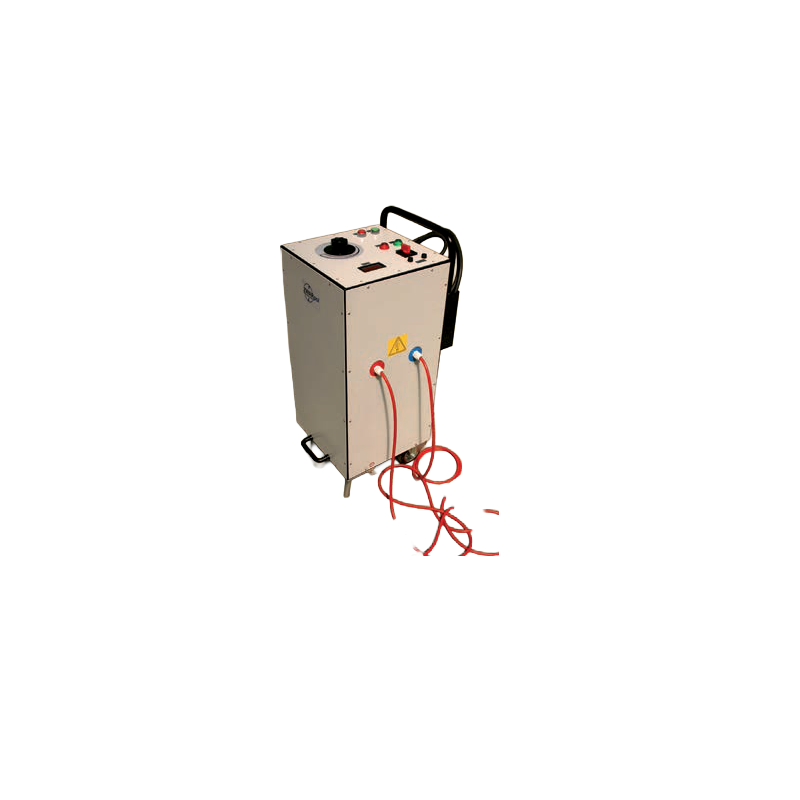

AP-Prüfgeräte sind einstellbare Quellen für Wechsel-, Gleich- oder Wechsel- und Gleichspannung. Sie werden in Laboren zur Isolationsprüfung von Systemen mit hoher innerer Kapazität eingesetzt. Sie sind vielseitige, benutzerfreundliche und sichere Werkzeuge zur Überprüfung der Durchschlagfestigkeit von Isolationssystemen.

Funktionen:

AP2-5

• Maximale Prüfspannung bis zu 5 kV;

• Die Spannungsmessung erfolgt auf der Niederspannungsseite. Der digitale Spannungsmesser ist in Kilovolt kalibriert.

• Das Gerät kann mit zwei isolierten Anschlüssen oder mit einem geerdeten und einem isolierten Anschluss hergestellt werden.

AP1-12

• Zwei maximale Prüfspannungsbereiche bis 6 kV und bis 12 kV.

• Mit der Mikroprozessorsteuerung können Sie Spannungswert, Spannungsanstiegsgeschwindigkeit und Prüfdauer programmieren.

• Die umschaltbare Versorgungswicklung ermöglicht zwei Spannungsbereiche, was die Genauigkeit von Einstellungen und Messungen erhöht.

• Die Spannungsmessung kann auf der Niederspannungsseite oder über einen von der Oberspannungswicklung abgeleiteten Messabgriff erfolgen. Der Spannungsmesser ist in Kilovolt kalibriert.

• Digitale Strom- und Spannungsmesser.

AP05-5

• Maximale Prüfspannung bis zu 5 kV.

• Mit der Mikroprozessorsteuerung können Sie Spannungswert, Spannungsanstiegsgeschwindigkeit und Prüfdauer programmieren.

• Die Spannungsmessung erfolgt hochspannungsseitig über einen Spannungsteiler.

• Digitale Strom- und Spannungsmesser.

• Das Gerät kann mit zwei isolierten Anschlüssen oder mit einem geerdeten und einem isolierten Anschluss ausgeführt werden (Strommessung nur in der zweiten Version).

• Die Hochspannung wird über eine Taste an der Pistole oder an der Vorderseite eingeschaltet.

AP1-10

• Zwei Maximalspannungsbereiche AC- oder DC-Prüfspannung bis 5 kV und 10 kV;

• Mit der Mikroprozessorsteuerung können Sie Spannungswert, Spannungsanstiegsgeschwindigkeit und Prüfdauer programmieren.

• Die umschaltbare Netzteilwicklung ermöglicht zwei Spannungsbereiche, was die Genauigkeit von Einstellungen und Messungen erhöht.

• Die Spannungsmessung erfolgt hochspannungsseitig über einen Spannungsteiler.

• Digitale Strom- und Spannungsmessgeräte.

Technische Daten:

Typ: AP2-5 AP1-12 AP05-5 AP1-10
Versorgungsspannung 230 V 230 V 230 V
Sekundärspannung einstellbar 0–5 kV AC 0–6 kV oder 0–12 kV AC 0–5 kV AC 0–10 kV AC
0–10 kV DC
Maximaler Strom HV 0,4 A 0,1 A 100 mA 150 mA AC
5 mA DC
Spannungsmessgenauigkeit ±3 % ±3 % ±2 % ±2 %
Spannungsanstiegsgeschwindigkeit 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s 0,05 – 0,5 kV/s
Prüfspannung von Hochspannungskreisen 6 kV AC 14 kV AC 6 kV AC 12 kV AC
Prüfspannung von Niederspannungskreisen 2 kV 2 kV 2 kV 2 kV
Abmessungen 360×490×880 (h) mm 360×490×880 (h) mm 489×450×193 (h) mm 489×450×520 (h) mm
Gewicht 70 kg 60 kg 22 kg 65 kg

Vorteile:

• Betriebsartenwahl – automatisch oder manuell (außer AP2-5);

• Geräteschutz durch elektronischen Überlast- und Kurzschlussauslöser;

• Regel-Spartransformator mit Motorantrieb (außer AP2-5)

• Einfache Bedienung und klare Signalisierung;

• Sichere Anwendung dank der Möglichkeit, Anschlussleitungen mit praktischen Pistolenelektroden anzuschließen;

• Vielseitig einsetzbar;

• Geräte standardmäßig mit Hochspannungskabeln ausgestattet;

• Produktionsprozessparameter gemäß Qualitätsmanagement System

        gemäß PN-EN ISO 9001:2009.

Geräte AP03-30, AP03-40, AP03-50

• Maximale Prüfspannung je nach Typ bis zu 30, 40, 50 kV.

• Die Spannungsmessung erfolgt auf der Niederspannungsseite.

• Der Spannungsmesser ist in Kilovolt kalibriert.

• Version A: Analoge Messgeräte.

• Version C: Digitale Messgeräte und Zeitschaltuhr.

      AP03-30A                                 AP03-40C                                 AP03-50C

Technische Daten:

Typ AP03-30 A und C AP03-40 A und C AP03-50 A und C
Versorgungsspannung 50 Hz 230 V 230 V 230 V
Sekundärspannung AC 0-30 kV 0-40 kV 0–50 kV
Maximaler Dauerstrom 6 mA 6 mA 6 mA
Maximaler 30-Minuten-Strom 10 mA 10 mA 10 mA
Messgenauigkeit Spannung ±2 % ±2 % ±2 %
Strommessgenauigkeit ±2 % ±2 % ±2 %
Gewicht 26 kg 26 kg 40 kg

Vorteile:

• Sanfte Spannungsregelung;

• Sicherheitsverriegelung gegen versehentliches Einschalten der Spannung;

• Geräteschutz mit elektronischer Überlast-/Kurzschlussauslösung;

• Einfache Bedienung dank entsprechender Steuerungs- und Meldesysteme;

• Ergonomisches Design erleichtert die Prüfung;

• Mobilität;

• Geeignet für Feldtests dank robustem Gehäuse aus Aluminiumlegierung;

• Die Parameter des Produktionsprozesses entsprechen dem Qualitätsmanagementsystem gemäß PN-EN ISO 9001:2009.

Optionale Ausstattung:

Hochspannungskabel – Länge nach Kundenwunsch.


Prüfgeräte mit abweichenden Parametern können nach Rücksprache mit dem Hersteller gefertigt werden.
