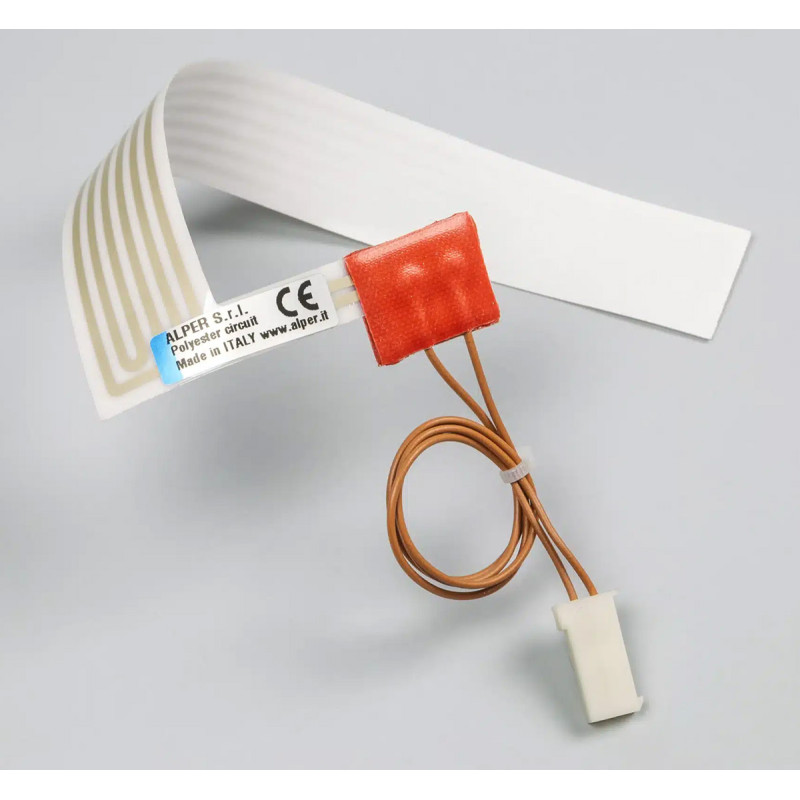

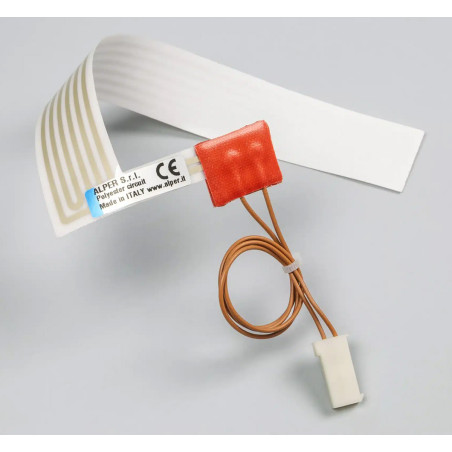

Flexibilní tištěné spoje Alper-001

Vodivé stopy se nanášejí pomocí směsi na bázi stříbra a dalších složek. Ohebné obvody jsou poté chráněny izolačními vrstvami, které poskytují vysokou dielektrickou pevnost přesahující 3750 V. Každý flexibilní obvod PTF (Polymer Thick Film) může být samolepicí na jedné nebo obou stranách a vybaven jakýmkoli typem kabelu a konektoru.

Flexibilní tištěné spoje (FPC) jsou výjimečně tenké (minimální tloušťka 0,2 mm) a mohou se ohýbat a ohýbat bez rizika poškození nebo poškození obvodu. Flexibilní desky s plošnými spoji Alper, vyráběné společností Printed Electronics, jsou navrženy tak, aby integrovaly různé technologie a implementace v mnoha aplikacích.

Díky těmto funkcím se používají v malých prostorách, kde je vyžadován signál a dokonce i proud.

Technické specifikace:

• Maximální rozměry: 1000 x 600 mm (vlastní rozměry jsou k dispozici na vyžádání).
• Aplikace povrchově montovaných kovových fólií pro uzemnění, tepelné stínění nebo mechanickou ochranu.
• Aplikace lepicích povrchů pomocí široké škály specifických oboustranných lepidel pro každou aplikaci.
• Kabely podle specifikací zákazníka.
• Přizpůsobený design.
• Min. teplota: -30°C
• Max. Teplota: 90 °C (nepřetržitý provoz)
• Max. teplota: 100 °C (krátkodobě)
• Navrženo v souladu se směrnicí 2014/35/EU.

Testy shody:

• Zkoušky v souladu s EN 60335-1 a EN 50106.
• S.I. 2016 č. 1101 (Předpisy o (bezpečnosti) elektrických zařízení 2016).
• BS EN 60335-1, BS EN 50106.
• V souladu s normami RoHS a REACH.

Alper používá Printed Electronics k výrobě elektrických tištěných obvodů pomocí sítotisku: vodivá stříbrná pasta je aplikována na PET list. Flexibilní tištěné spoje Alper se mohou přizpůsobit jakémukoli povrchu bez rizika přerušení signálu. Polyesterová fólie je ideálním flexibilním substrátem; lze jej ohnout bez poškození stříbrného obvodu natištěného nahoře. Výhodou použití Printed Electronics je možnost vytvářet flexibilní tištěné spoje vhodné pro integraci s technologií IoT (Internet of Things). Polyesterové tištěné obvody Alper se stávají dokonalým nástrojem pro inteligentní konektivitu pro výměnu informací a zpracování dat mezi zařízeními.
