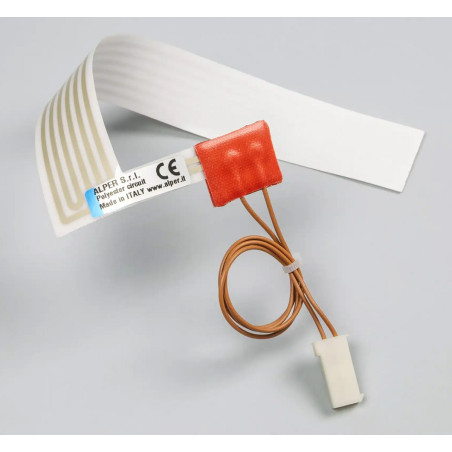

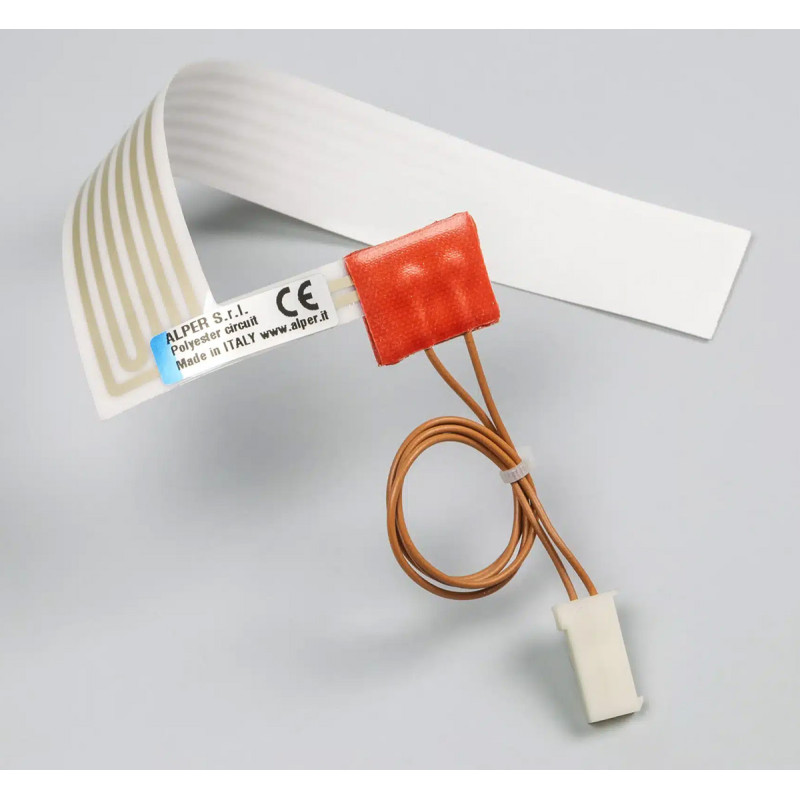

Circuitos impresos flexibles Alper-001

Las pistas conductoras se aplican con un compuesto a base de plata y otros componentes. Los circuitos flexibles se protegen mediante capas aislantes que proporcionan una alta rigidez dieléctrica, superior a 3750 V. Cada circuito flexible de PTF (Película Gruesa de Polímero) puede ser autoadhesivo por una o ambas caras y estar equipado con cualquier tipo de cable y conector.

Los circuitos impresos flexibles (FPC) son excepcionalmente delgados (grosor mínimo de 0,2 mm) y pueden doblarse y flexionarse sin riesgo de rotura ni daños. Las placas de circuito impreso flexibles de Alper, fabricadas por Printed Electronics, están diseñadas para integrar múltiples tecnologías e implementaciones en numerosas aplicaciones.

Gracias a estas características, se utilizan en espacios reducidos donde se requiere señal e incluso corriente.

Especificaciones técnicas:

• Dimensiones máximas: 1000 x 600 mm (dimensiones personalizadas disponibles bajo pedido).
• Aplicación de láminas metálicas de montaje superficial para conexión a tierra, apantallamiento térmico o protección mecánica.
• Aplicación de superficies adhesivas mediante una amplia gama de adhesivos de doble cara específicos para cada aplicación.
• Cables según especificaciones del cliente.
• Diseño personalizado.
• Temperatura mín.: -30 °C
• Temperatura máx.: 90 °C (funcionamiento continuo).
• Máx. Temperatura: 100 °C (periodos cortos).
• Diseñado de conformidad con la Directiva 2014/35/UE.

Pruebas de conformidad:

• Pruebas de conformidad con las normas EN 60335-1 y EN 50106.
• S.I. 2016 N.º 1101 (Reglamento de seguridad de equipos eléctricos de 2016).
• BS EN 60335-1, BS EN 50106.
• Cumple con las normas RoHS y REACH.

Alper utiliza electrónica impresa para producir circuitos impresos eléctricos mediante serigrafía: se aplica una pasta conductora de plata a una lámina de PET. Los circuitos impresos flexibles de Alper se adaptan a cualquier superficie sin riesgo de interrupción de la señal. La película de poliéster es un sustrato flexible ideal. Se puede doblar sin dañar el circuito de plata impreso en la parte superior. La ventaja de usar electrónica impresa es la capacidad de crear circuitos impresos flexibles, compatibles con la tecnología IoT (Internet de las cosas). Los circuitos impresos de poliéster de Alper se están convirtiendo en la herramienta definitiva para la conectividad inteligente, el intercambio de información y el procesamiento de datos entre dispositivos.
