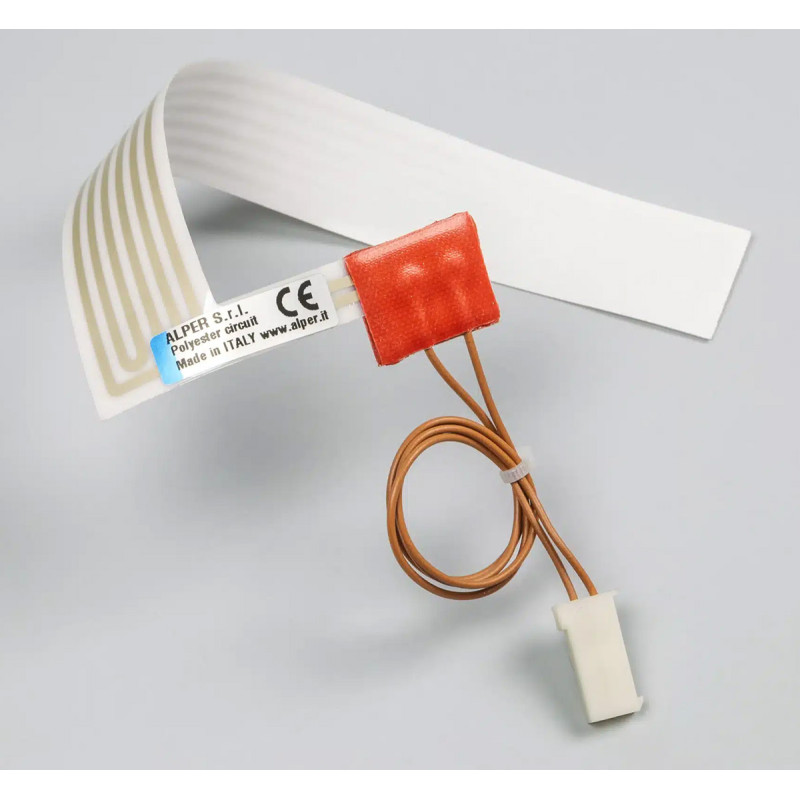

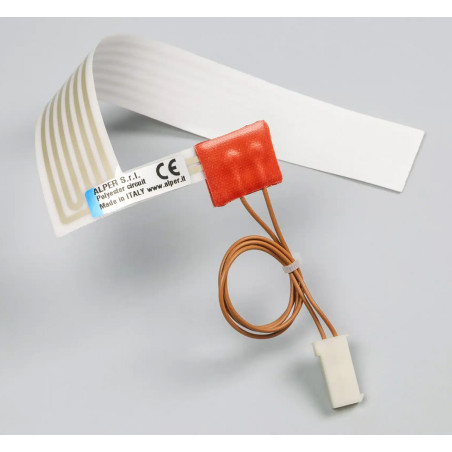

Гнучкі друковані схеми Alper-001

Провідники наносяться за допомогою компаунду на основі срібла та інших компонентів. Потім гнучкі схеми захищаються ізоляційними шарами, які забезпечують високу діелектричну міцність понад 3750 В. Кожна гнучка схема PTF (полімерна товста плівка) може бути самоклеючою з одного або обох боків і оснащена будь-яким типом кабелю та роз’єму.

Гнучкі друковані схеми (FPC) надзвичайно тонкі (мінімальна товщина 0,2 мм) і можуть згинатися та згинатися без ризику поломки чи пошкодження схеми. Гнучкі друковані плати Alper, вироблені компанією Printed Electronics, розроблені для інтеграції багатьох технологій і реалізацій у багатьох програмах.

Завдяки цим функціям їх використовують у невеликих приміщеннях, де потрібен сигнал і навіть струм.

Технічні характеристики:

• Максимальні розміри: 1000x600 мм (спеціальні розміри доступні за запитом).
• Застосування металевої фольги для поверхневого монтажу для заземлення, теплового екранування або механічного захисту.
• Нанесення клейових поверхонь за допомогою широкого спектру спеціальних двосторонніх клеїв для кожного застосування.
• Кабелі відповідно до специфікацій замовника.
• Індивідуальний дизайн.
• Мін. температура: -30°C
• Макс. Температура: 90 °C (безперервна робота)
• Макс. температура: 100 °C (короткі періоди)
• Розроблено відповідно до Директиви 2014/35/EU.

Випробування на відповідність:

• Випробування відповідно до EN 60335-1 і EN 50106.
• С.І. 2016 № 1101 (Правила (безпеки) електричного обладнання 2016).
• BS EN 60335-1, BS EN 50106.
• Відповідає стандартам RoHS і REACH.

Alper використовує Printed Electronics для виготовлення електричних друкованих схем за допомогою трафаретного друку: на лист ПЕТ наноситься електропровідна срібна паста. Гнучкі друковані схеми Alper можуть адаптуватися до будь-якої поверхні без ризику переривання сигналу. Поліефірна плівка є ідеальною гнучкою підкладкою; його можна зігнути, не пошкодивши срібну схему, надруковану зверху. Перевагою використання Printed Electronics є можливість створювати гнучкі друковані схеми, придатні для інтеграції з технологією IoT (Інтернет речей). Поліефірні друковані схеми Alper стають найкращим інструментом для інтелектуального підключення для обміну інформацією та обробки даних між пристроями.
