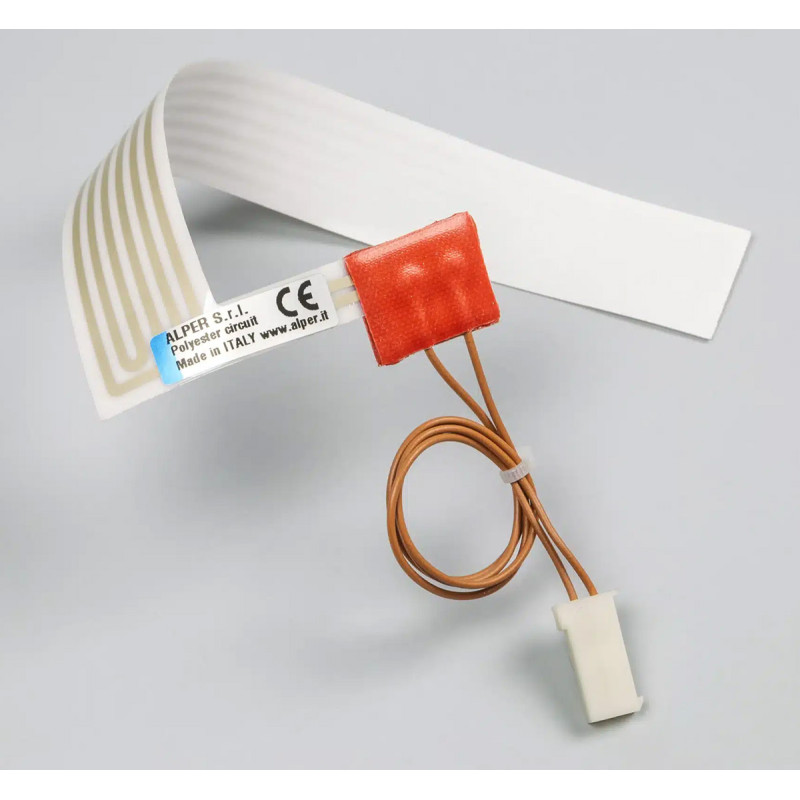

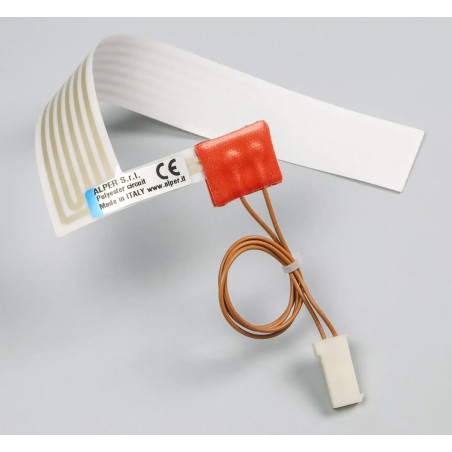

Alper-001 lanksčios spausdintinės grandinės

Laidūs pėdsakai naudojami naudojant mišinį, kurio pagrindą sudaro sidabras ir kiti komponentai. Tada lanksčios grandinės yra apsaugotos izoliaciniais sluoksniais, kurie užtikrina aukštą dielektrinį stiprumą, viršijantį 3750 V. Kiekviena lanksti PTF (polimero storio plėvelės) grandinė gali būti lipni iš vienos arba abiejų pusių ir su bet kokio tipo kabeliu ir jungtimi.

Lanksčios spausdintinės grandinės (FPC) yra ypač plonos (minimalus storis 0,2 mm) ir gali sulenkti bei lankstyti, nerizikuojant sulaužyti arba sugadinti grandinę. „Alper“ lanksčios spausdintinės plokštės, kurias gamina „Printed Electronics“, yra skirtos integruoti kelias technologijas ir įgyvendinimus daugelyje programų.

Dėl šių funkcijų jie naudojami mažose erdvėse, kur reikalingas signalas ir net srovė.

Techninės specifikacijos:

• Maksimalūs matmenys: 1000 x 600 mm (pagal pageidavimą galimi pasirinktiniai matmenys).
• Paviršiuje montuojamų metalinių folijų taikymas įžeminimui, šiluminiam ekranavimui arba mechaninei apsaugai.
• Klipių paviršių klijavimas naudojant platų specifinių dvipusių klijų asortimentą kiekvienam pritaikymui.
• Kabeliai pagal kliento specifikacijas.
• Tinkintas dizainas.
• Min. temperatūra: -30°C
• Maks. Temperatūra: 90 °C (nepertraukiamas veikimas)
• Maks. temperatūra: 100 °C (trumpalaikiai)
• Sukurta pagal Direktyvą 2014/35/ES.

Atitikties testai:

• Bandai pagal EN 60335-1 ir EN 50106.
• S.I. 2016 Nr.1101 (Elektros įrenginių (saugos) taisyklės 2016).
• BS EN 60335-1, BS EN 50106.
• Atitinka RoHS ir REACH standartus.

Alper naudoja spausdintą elektroniką, kad gamintų elektrines spausdintas grandines, naudodamas šilkografiją: ant PET lakšto užtepama laidžios sidabro pasta. Lanksčios „Alper“ spausdintinės grandinės gali prisitaikyti prie bet kokio paviršiaus, nerizikuojant nutrūkti signalui. Poliesterio plėvelė yra idealus lankstus pagrindas; jį galima sulenkti nepažeidžiant ant viršaus atspausdintos sidabrinės grandinės. Spausdintos elektronikos naudojimo pranašumas yra galimybė sukurti lanksčias spausdintas grandines, tinkamas integracijai su IoT (daiktų interneto) technologija. „Alper“ poliesterio spausdintinės grandinės tampa geriausiu išmaniojo ryšio įrankiu keičiantis informacija ir apdorojant duomenis tarp įrenginių.
