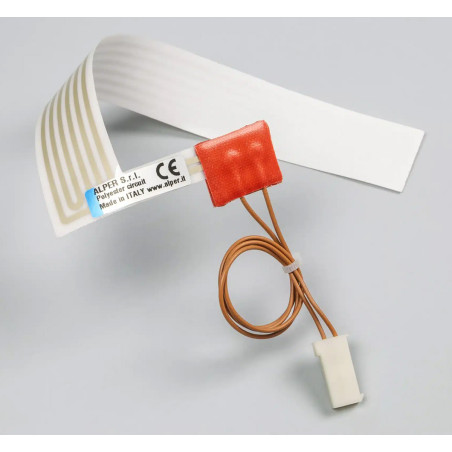

Elastyczne obwody drukowane Alper-001

Elektronika Drukowana stosowana przez Alper wytwarza elastyczne obwody drukowane metodą sitodruku.

Ścieżki przewodzące są nanoszone za pomocą mieszanki opartej na srebrze i innych komponentach. Następnie obwody elastyczne są chronione warstwami izolacyjnymi, które zapewniają wysoką wytrzymałość dielektryczną, przekraczającą 3750 V. Każdy elastyczny obwód PTF (Polymer Thick Film) może być wykonany jako samoprzylepny po jednej lub obu stronach oraz wyposażony w dowolny typ kabla i złącza.

Elastyczne obwody drukowane (FPC) są wyjątkowo cienkie (min. grubość 0,2 mm), mogą się zginać i wyginać bez ryzyka przerwania lub uszkodzenia obwodu. Elastyczne obwody drukowane produkowane przez Alper za pomocą Elektroniki Drukowanej są przystosowane do integrowania wielu technologii i implementacji w licznych zastosowaniach.

Dzięki tym cechom są one używane w małych przestrzeniach, w których potrzebny jest sygnał, a nawet prąd.

Specyfikacja Techniczna:

• Maksymalne wymiary: 1000x600mm (niestandardowe wymiary dostępne na życzenie).
• Aplikacja powierzchniowych folii metalowych używanych jako uziemienie, ekrany termiczne lub zabezpieczenia mechaniczne.
• Aplikacja powierzchni klejących za pomocą szerokiej gamy specyficznych dwustronnych klejów, przeznaczonych do każdego zastosowania.
• Okablowanie zgodnie ze specyfikacją klienta.
• Projekt dostosowany do klienta.
• Min. temperatura: -30 °C
• Max. temperatura: 90 °C (ciągła praca)
• Max. temperatura: 100 °C (krótkie okresy)
• Konstrukcja zgodna z dyrektywą 2014/35/UE.

Badania Zgodności:

• Testy zgodnie z EN 60335-1 i EN 50106.
• S.I. 2016 No. 1101 (Electrical Equipment (Safety) Regulations 2016).
• BS EN 60335-1, BS EN 50106.
• Zgodność z normami RoHS i REACH.

Alper wykorzystuje Elektronikę Drukowaną do wytwarzania elektrycznych obwodów drukowanych metodą sitodruku: na arkusz PET nanosi się przewodzącą pastę srebrną. Elastyczne obwody drukowane Alper pozwalają dostosować się do każdej powierzchni bez ryzyka przerwania transmisji sygnału. Folia poliestrowa jest idealnym elastycznym podłożem; można ją zginać bez niebezpieczeństwa uszkodzenia obwodu srebrnego wydrukowanego na wierzchu. Zaletą stosowania Elektroniki Drukowanej jest możliwość tworzenia elastycznych obwodów drukowanych odpowiednich do integracji z technologią IoT (Internet Rzeczy). Obwody drukowane na poliestrze od Alper stają się najlepszym narzędziem do inteligentnego połączenia w celu wymiany informacji i przetwarzania danych między urządzeniami.
