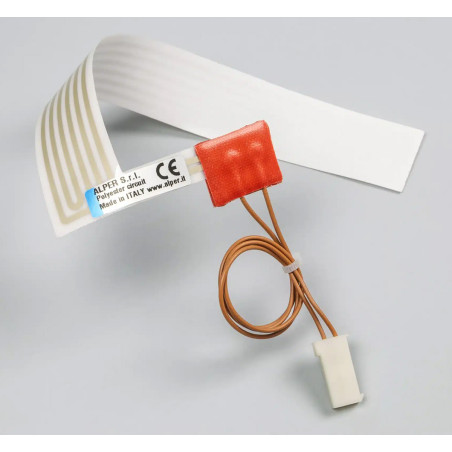

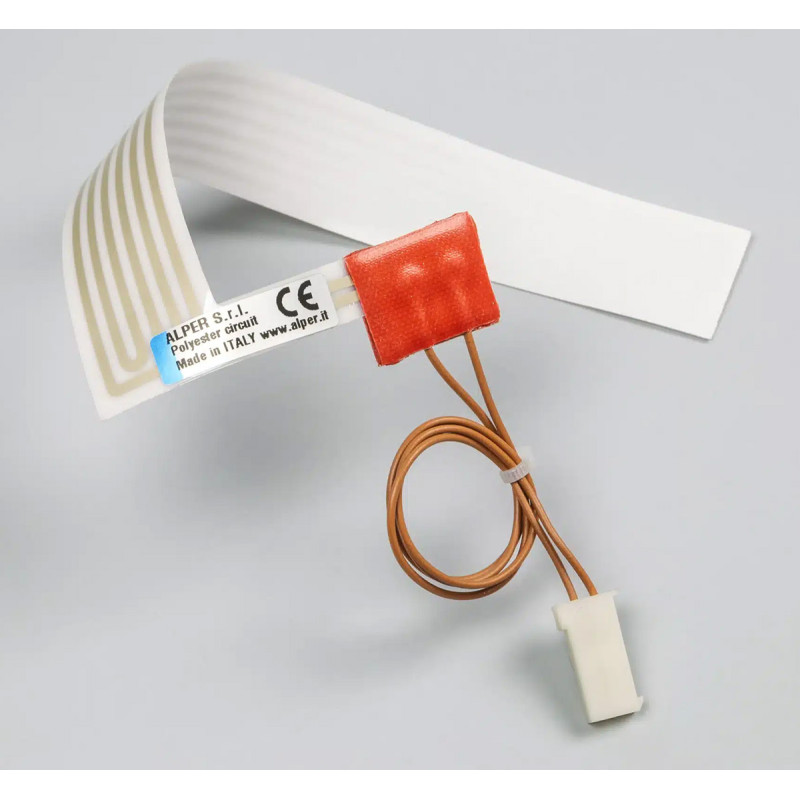

Circuits imprimés flexibles Alper-001

Les pistes conductrices sont appliquées à l'aide d'un composé à base d'argent et d'autres composants. Les circuits flexibles sont ensuite protégés par des couches isolantes offrant une rigidité diélectrique élevée supérieure à 3 750 V. Chaque circuit flexible PTF (Polymer Thick Film) peut être auto-adhésif sur une ou deux faces et équipé de tout type de câble et de connecteur.

Les circuits imprimés flexibles (FPC) sont exceptionnellement fins (épaisseur minimale de 0,2 mm) et peuvent se plier et fléchir sans risque de rupture ni d'endommagement du circuit. Les circuits imprimés flexibles Alper, fabriqués par Printed Electronics, sont conçus pour intégrer de multiples technologies et implémentations dans de nombreuses applications.

Grâce à ces caractéristiques, ils sont utilisés dans les espaces restreints où un signal et un courant constants sont requis.

Spécifications techniques :

• Dimensions maximales : 1 000 x 600 mm (dimensions personnalisées disponibles sur demande).
• Application de feuilles métalliques montées en surface pour la mise à la terre, le blindage thermique ou la protection mécanique.
• Application de surfaces adhésives grâce à une large gamme d'adhésifs double-face spécifiques à chaque application.
• Câbles selon les spécifications du client.
• Conception personnalisée.
• Température minimale : -30 °C
• Température maximale : 90 °C (fonctionnement continu)
• Température maximale : Température : 100 °C (courtes périodes)
• Conçu conformément à la directive 2014/35/UE.

Tests de conformité :

• Tests conformes aux normes EN 60335-1 et EN 50106.
• S.I. 2016 n° 1101 (Règlement de 2016 sur la sécurité des équipements électriques).
• BS EN 60335-1, BS EN 50106.
• Conforme aux normes RoHS et REACH.

Alper utilise l’électronique imprimée pour produire des circuits imprimés électriques par sérigraphie : une pâte d’argent conductrice est appliquée sur une feuille de PET. Les circuits imprimés flexibles d’Alper s’adaptent à toutes les surfaces sans risque d’interruption du signal. Le film polyester est un substrat flexible idéal ; Il peut être plié sans endommager le circuit imprimé argenté. L'avantage de l'électronique imprimée réside dans la possibilité de créer des circuits imprimés flexibles, compatibles avec l'IoT (Internet des objets). Les circuits imprimés en polyester d'Alper deviennent l'outil idéal pour la connectivité intelligente, l'échange d'informations et le traitement de données entre appareils.
