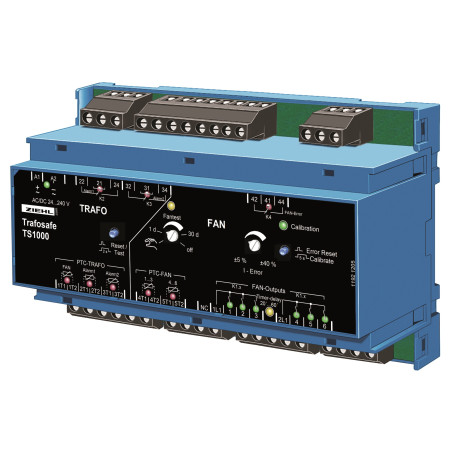

TS1000 - Trafosafe - T221660

El Trafosafe TS1000 se utiliza en transformadores con refrigeración forzada. Monitorea la temperatura del transformador con tres circuitos de sensores (termistores PTC), controla la refrigeración forzada en función de la carga del transformador, informa sobre la superación de la temperatura de alarma y desconecta el transformador (disparo) si la temperatura continúa aumentando. El TS1000 permite controlar y monitorizar directamente hasta seis ventiladores. Los contactores y los interruptores de protección del motor ya no son necesarios.

En los transformadores monitoreados por Pt 100, el TS1000 se puede usar para controlar solo los ventiladores.

Monitoreo de temperatura

• 1 circuito PTC para controlar la refrigeración (1T1/1T2) = entrada para iniciar el ventilador cuando se usa solo como control del ventilador
• 2 x 1 circuito PTC para alarma 1 (2T1/2T2) y alarma 2/disparo (3T1/3T2), monitoreado para cortocircuito e interrupción
• Alarma 1 (K2) en modo de corriente de circuito cerrado = monitoreo de función
• Alarma 2/disparo (K3) en modo de corriente de circuito abierto = sin señal/disparo al encender el dispositivo
• Botón de prueba/reinicio para probar la función

Control del ventilador y monitoreo de Ventilador

• Conexión directa de hasta 6 ventiladores de 0,07 a 4,0 A
• Superación automática del tiempo de funcionamiento de los ventiladores con alta carga del transformador
• Monitorización de fallos de ventilador (sobrecorriente/subcorriente)
• Autocalibración de los valores monitorizados de las corrientes de los ventiladores
• Punto de conmutación en caso de fallo de corriente ajustable ± 5-40%
• Prueba automática de ventiladores de 1 a 30 días, desconectable
• Relé para informar sobre fallos de ventilador
• Indicadores LED claros

General

• Fuente de alimentación universal CA/CC 24-240 V
• Carcasa compacta para montaje en armario, 140 mm de ancho, altura de montaje 55 mm
• Fijación en carril estándar de 35 mm o con 3 tornillos M4
