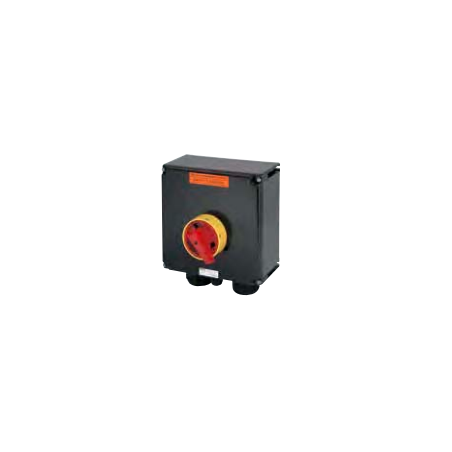

Interruptor de seguridad industrial Ex (160A) GHG 981 0031 R0004

Los interruptores de seguridad CEAG pueden protegerse contra activaciones involuntarias gracias a un sistema de bloqueo integrado que permite colocar hasta tres candados en la posición OFF. Para evitar manipulaciones, las tapas de la carcasa no pueden abrirse en la posición de bloqueo sin dañarlas. Capacidad de conmutación total para 3 motores de CA Capacidad de conmutación total para 3 motores de CA y propiedades de aislamiento según la norma EN 60947-4-1 con apertura obligatoria de los contactos principales y versiones opcionales de parada de emergencia según la norma EN 60204-1 son características adicionales que ofrecen los interruptores de seguridad CEAG. Los contactos de retardo/aceleración adicionales proporcionan doble seguridad en condiciones de funcionamiento extremas.

Los interruptores de seguridad presentan un diseño fácil de instalar y terminales de conexión de fácil acceso.

Aplicaciones industriales en entornos hostiles

Para entornos industriales hostiles, utilizamos carcasas antideflagrantes de eficacia probada: carcasas de plástico modificado resistentes a impactos, fabricadas en fibra de vidrio, con recubrimiento en polvo o acero inoxidable 316 L. Opcionalmente, se pueden suministrar con bridas de plástico o latón a presión. Las versiones metálicas pueden equiparse con bridas roscadas. Hasta 630 A, se garantiza un alto grado de protección: IP66.

Parámetros técnicos:

Parámetro	Valor
Temperatura ambiente admisible	–20 °C a +40 °C
Nominal Voltaje	hasta máx. 690 V
Corriente nominal	máx. 160 A
Frecuencia	50/60 Hz
Capacidad de conmutación AC-3 según EN 60947-3	Ue 230 V / Ie 160 A Ue 400 V / Ie 160 A Ue 500 V / Ie 160 A Ue 690 V / Ie 160 A
Protección por fusible	Hasta 400 V CA: 250 A gG Hasta 500 V CA: 250 A gG Hasta 690 V CA: 200 A gG
Bornes de conexión	Contacto principal: 1 x 95 mm² Contacto auxiliar/de señal: 2 x 4 mm²
Clase de protección	I
Grado de protección según EN 60529	IP66
Entradas de cable / Perforación de la carcasa	Entrada de cable M25 – Ver detalles del pedido Entrada de cable M63 – Ver detalles del pedido Cabezal de cable doble (Ø 46-72 mm) Opción: Brida metálica con 2 roscas
Peso	Versión de 3 polos: Aprox. 9,50 kg Versión de 6 polos: Aprox. 16,00 kg
Material de la carcasa	Poliéster reforzado con fibra de vidrio
Color de la carcasa	Negro
Contactos auxiliares	1 contacto NA (conexión retardada, interrupción anticipada) 1 contacto NC (conexión anticipada, interrupción tardía)
Bloqueable	Bloqueable en la posición OFF Con tres candados disponibles comercialmente (Ø máx. 6 mm)
