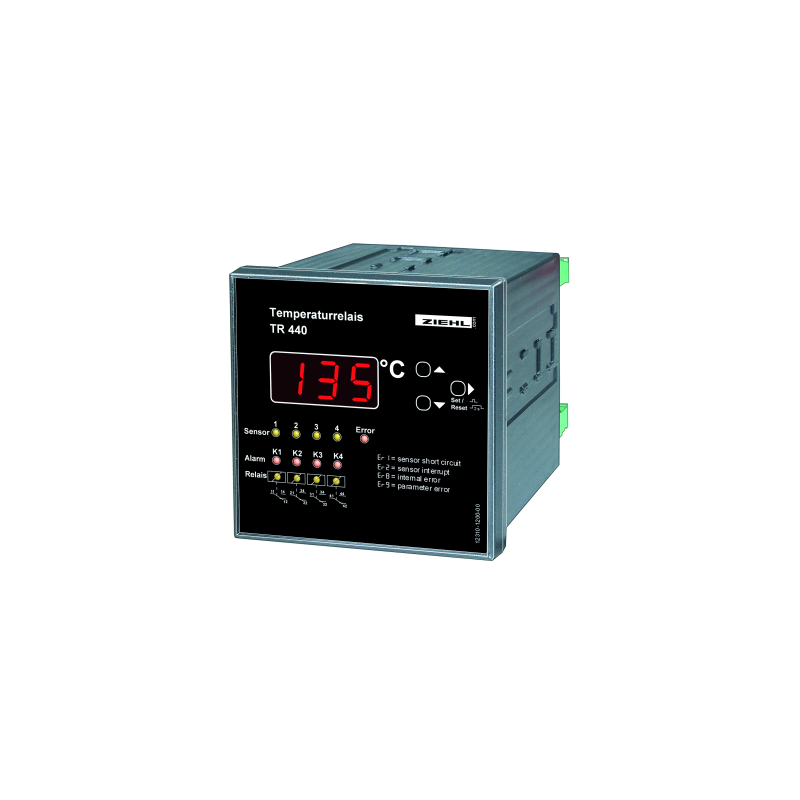

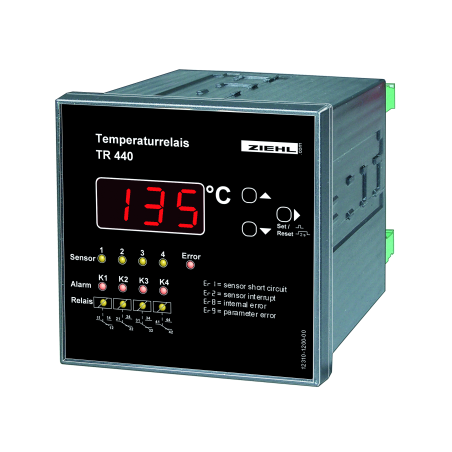

TR440-RS485 - Relais de protection de température du transformateur - T224185

Relais de température pour la protection des transformateurs contre les surchauffes et la commande d'un ventilateur.
La température des enroulements est surveillée par trois sondes Pt 100. La température du cœur peut être surveillée par une quatrième sonde.
Les quatre relais d'alarme/de sortie permettent de commander le ventilateur, de signaler un avertissement préalable et de couper le transformateur. Différents programmes permettent d'utiliser l'alarme de manière optimale pour chaque application. Selon le programme, un relais supplémentaire est disponible, par exemple, pour le message d'erreur ou le déclenchement en cas de dépassement de la température maximale du cœur.

Autres utilisations

La quatrième sonde permet également de surveiller la température du local où se trouve le transformateur et, grâce à l'alarme, de réguler la ventilation du local. L'appareil peut également être utilisé pour d'autres tâches de surveillance de la température, par exemple pour les moteurs.

Aperçu des fonctions

• 4 entrées de sonde Pt 100 (RTD), raccordement 2 ou 3 fils
• Large plage de surveillance : -199…+850 °C / -199…+999 °F
• 4 alarmes / relais
• Affichage numérique à 3 chiffres (résolution : 1 °C / 1 °F)
• 4 LED de sonde
• 4 LED de relais
• 4 LED d'alarme
• 1 LED d'erreur
• Tension de commande : AC/DC 24-240 V
• Affichage clair et programmation simple
• Valeurs minimales et maximales de la sonde enregistrables
• Verrouillage par code pour éviter toute modification involontaire ou non autorisée des paramètres
• Interface RS 485 en option avec Modbus RTU Protocole
• EasySimulation pour une simulation simple des valeurs des capteurs
